Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6294T | 2003–2006 |
Примечание: Сервоцилиндр расположен в коробке передач.
Осторожно: Чистота очень важна при работе с автоматическими коробками передач. Используйте неворсистую бумагу или ветошь.
Осторожно: Прежде чем начинать работать, прочитайте инструкции.
Снятие
Подготовка
Откачайте масло из коробки передач, используя устройство для откачивания масла.Выньте емкость для масла.Поднимите автомобиль.
Снимите:
- брызговик под двигателем. Очистите продувкой сжатым воздухом и протрите начисто вокруг маслосборника трансмиссионного масла
- маслосборник трансмиссионного масла. См. Трансмиссионное масло / масляный фильтр, замена.
Снятие сервоцилиндра (2-1)

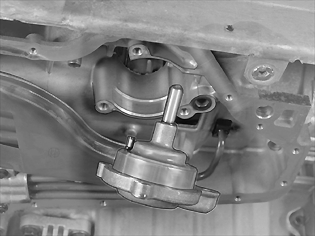

Ослабьте 3 винта.Потяните вниз крышку с сервоцилиндром. Проверьте положение маленького сетчатого фильтра на цилиндре.
Осторожно: Заметьте положение сетчатого фильтра для установки заново.
Поднимите поршень с крышки.
Разборка сервоцилиндра

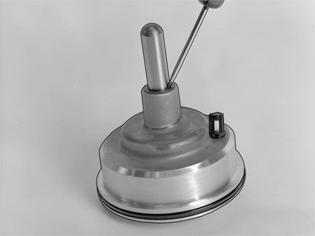

Откройте фиксатор на толкателе (прижмите поршень к рабочей поверхности).Отсоедините цилиндр.
Проверьте:
- чтобы в цилиндре не было грязи или других частиц
- чтобы обе пружины были не повреждены.
Очистите цилиндр продувкой сжатым воздухом.
Замена прокладки, уплотнительного кольца и сетчатого фильтра
Замените уплотнительное кольцо на поршне.Замените прокладку на внутреннем поршне.
Примечание: Проверьте положение прокладки на поршне.
Снимите сетчатый фильтр, потянув его прямо вверх. Замените сетчатый фильтр.
Установка
Сборка сервоцилиндра
Нанесите немного вазелина на прокладку внутреннего поршня. Используйте фирменный вазелин Volvo (номер 116 1151-4).Осторожно вдавите поршень вверх в цилиндр.Установите защелку на толкатель.
Установка сервоцилиндра на коробке передач
Примечание: Сетчатый фильтр на поршне должен входить в отверстие слева в коробке передач.

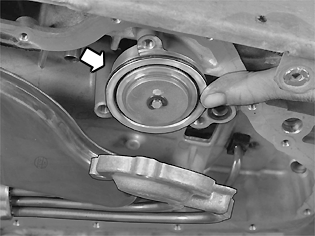

Нанесите вазелин на уплотнительное кольцо. Используйте фирменный вазелин Volvo (номер 116 1151-4).Установите поршень в корпус. Удерживайте поршень в положении рукой. Убедитесь, что сетчатый фильтр находится напротив отверстия слева.Сдвиньте крышку вверх к поршню. Опустите поршень к крышке. Вдавите пальцами поршень вниз в крышку так, чтобы уплотнительного кольца не было видно на поршне.

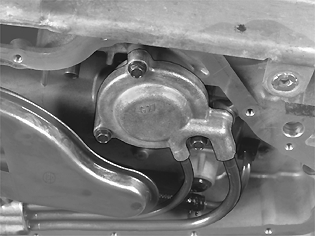

Установите винты и затяните рукой. Закрепите крышку, так чтобы все винты были выровнены.Затяните винты. Затяните до 25 Н·м.
Завершение
Установите маслосборник. См. Трансмиссионное масло / масляный фильтр, замена.
Долейте масло. Проверьте уровень масла. См. Трансмиссионное масло / масляный фильтр, замена.
Выполните дорожное испытание автомобиля.
