Прокладка внутреннего кожуха привода ГРМ (B6324S, B6324S5)

Снимите переднее уплотнение коленчатого вала. передний сальник коленчатого вала.

Поверните двигатель в нулевое положение. 🔧 Ключ.

Замкните распределительные валы. 🔧 Датчик положения.

Снимите наружный кожух привода ГРМ. Прокладка наружного колпака трансмиссии.

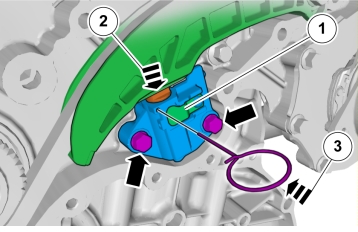

Поднимите немного шайбу натяжителя (1) и сожмите натяжитель (2). Замкните стальной проволокой, сверлом или другим приспособлением отверстии натяжителя (3) диаметром в 2 мм.

• 🔧 Упор
• 🔧 Упор
• 🔧 Torx 60

M7. Момент затяжки

Вывинтите винты на два оборота.

M6. Момент затяжки Удалите стопор натяжителя.

• 🔧 Упор
• 🔧 Упор

• 🔧 Torx 60

• Центральный винт, распредвал на стороне выхода. Момент затяжки

• Центральный винт, распредвал на стороне входа. Момент затяжки

• 🔧 Упор

• 🔧 Упор
• 🔧 Torx 60

• 🔧 Датчик положения

Проверните коленчатый вал на два оборота и проверьте настройку.

Снимите и забракуйте прокладку промежуточного вала.

Установите крышку.Используйте инструмент и 3 винта в указанном месте, чтобы направить кожух и прокладку в нужное положение. Не производите затяжку!🔧 Датчик положения и 🔧 Датчик положения.

M7. Момент затяжки

Затяните винты в порядке, показанном на иллюстрации.M7. Момент затяжки

Ввинтите регулировочные винты до прилегания.Регулировочный винт внутреннего колпака трансмиссии. Момент затяжки

M8. Момент затяжки

• M6. Момент затяжки
• M7. Момент затяжки
• M8. Момент затяжки

• ведущее колесо и новое уплотнение. Прокладка средней оси, сторона вспомогательного агрегата
• кронштейны вспомогательного аппарата. Кронштейны вспомогательного аппарата..

M7. Момент затяжки

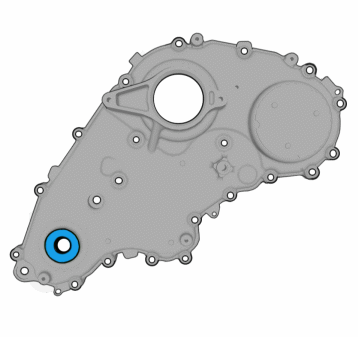

Установите новые уплотнения.

Заправьте систему охлаждения. Опорожнение системы охлаждения, заполнение и вывод воздуха.
