Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 940 SE | — | 1991 |
| 960 | — | 1991–1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Предварительное состояние СИДов

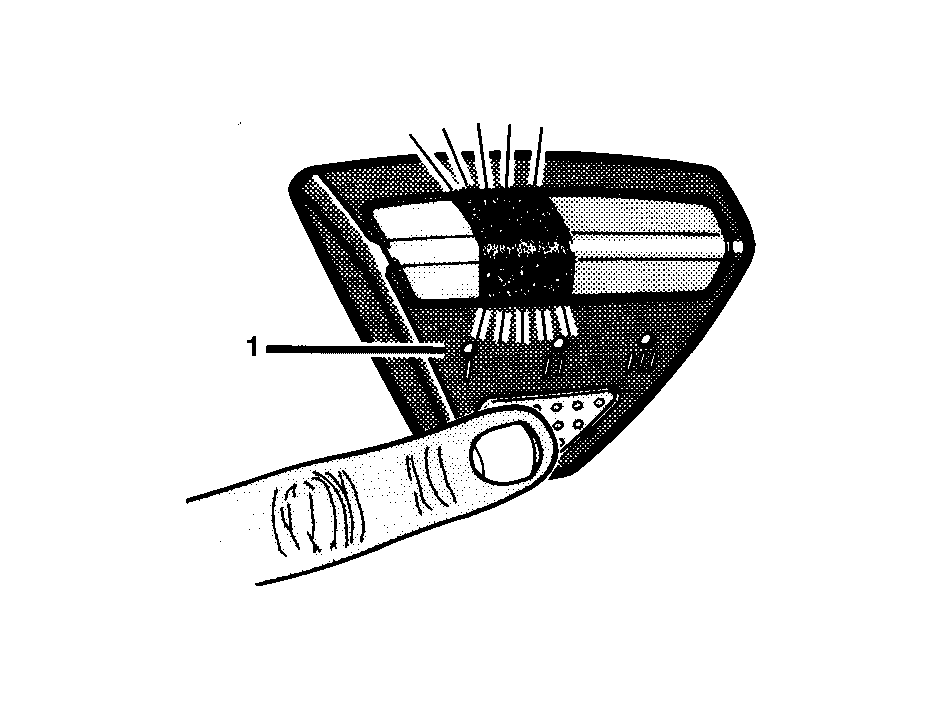

Согласно предыдущим инструкциям, приведенным в Новое программирование или повторное программирование блока сис темы управления, система сигнализации готова к программированию.Программирование может быть приостановлено в любое время путем выключения зажигания и открытия двери. Система охранной сигнализации возвращается в этом случае в стандартный режим.Indicator LEDs I, II and III (1) show the various functions and the currently programmed value.
| Функция | СИД I II III | |
|---|---|---|
| 1 | O O O | Чувствительность 1-8 |
| Датчик III | ||
| "Жесткая"автоматическая активация | ||
| 2 | * O O | "Мягкая"автоматическая активация |
| Повторная активация | ||
| 3 | O * O | Время действия системы центрального запирания |
| Отключено/1 сек./3 сек. | ||
| 4 | * * O | Сигналы указателей поворота выключены/включены |
| Лампы внутреннего освещения | ||
| 5 | O O * | Время действия охранной сигнализации, датчик III |
| 5/15/20/30 сек. | ||
| 6 | * O * | Слышимая сигнализация, 1-8 |
| Датчик I и II | ||
| 7 | O * * | Слышимая сигнализация, 1-8 |
| Датчик III | ||
| 8 | * * * | Видимая сигнализация, 1-8 |
Приведение в действие
Для того, чтобы достичь функции, которая должна быть изменена, используйте функциональную клавишу. Индикаторные СИДы I, II и III загораются как показано на функциональной схеме.
Выключите зажигание. СИД индикации статуса 1 должен загореться.
Установленный вариант/характер сигнала демонстрируется комбинацией зажженных и незажженных индикаторных СИДов.
Если установка должна быть изменена, продвигайтесь вперед, используя функциональную клавишу.

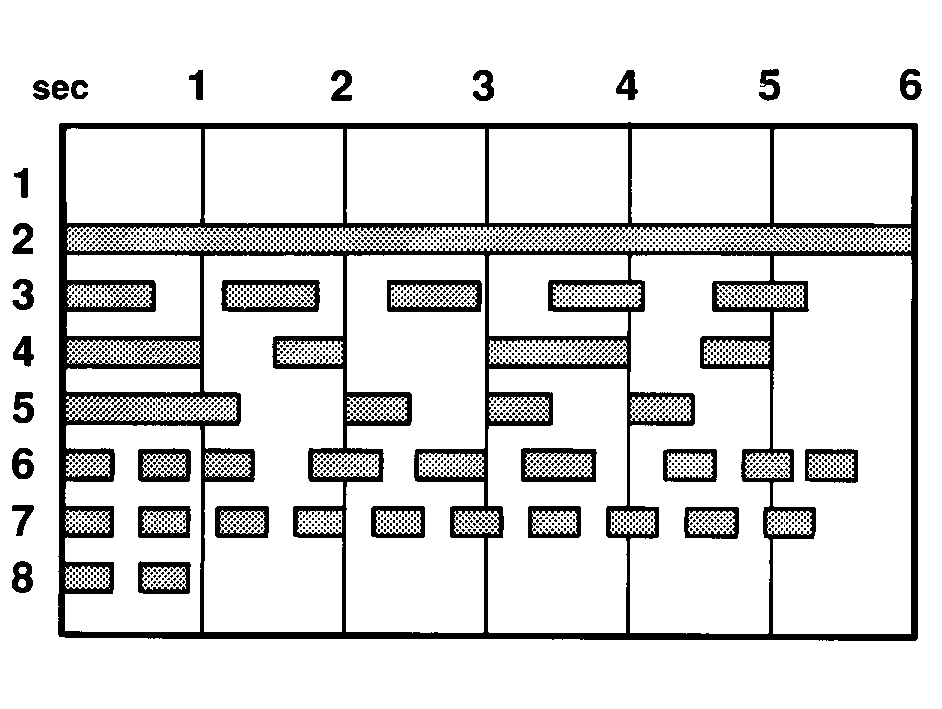

Характер сигнала:Функции 6,7 и 8.
| * горящий СИД, | o незажженный СИД | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| I II III | I II III | I II III | I II III | I II III | I II III- | I II III | I II III | ||
| O O O | * O O | O * O | * * O | O O * | * O * | O * * | * * * | ||
| Функция | Альтернативы, функции 1-5 | ||||||||
| 1 | Датчик чувствительности III: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| "Жесткая"автоматическая активация: | Выключена | Выключена | Выключена | Включена | Выключена | Выключена | Выключена | Включена | |
| 2 | "Мягкая"автоматическая активация: | Выключена | Включена | Выключена | Выключена | Выключена | Включена | Выключена | Выключена |
| Повторная активация: | Выключена | Выключена | Выключена | Выключена | Включена | Включена | Включена | Включена | |
| 3 | Система централизованного запирания: | Выключена | Установлена на 1 сек. | Установлена на 5 сек. | |||||
| 4 | Сигналы указателей поворота: | Выключены | Включены | Выключены | Включены | ||||
| Лампы внутреннего освещения: | Выключены | Выключены | Включены | Включены | |||||
| 5 | Время действия охранной сигнализации: | 5 сек. | 15 сек. | 20 сек. | 30 сек. | ||||
| Датчик III: | |||||||||
| Характер сигнала, функция 6-8 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 6 | Характер слышимого сигнала: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Датчики I и II: | |||||||||
| 7 | Характер слышимого сигнала: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Датчик III: | |||||||||
| 8 | Характер видимого сигнала: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |

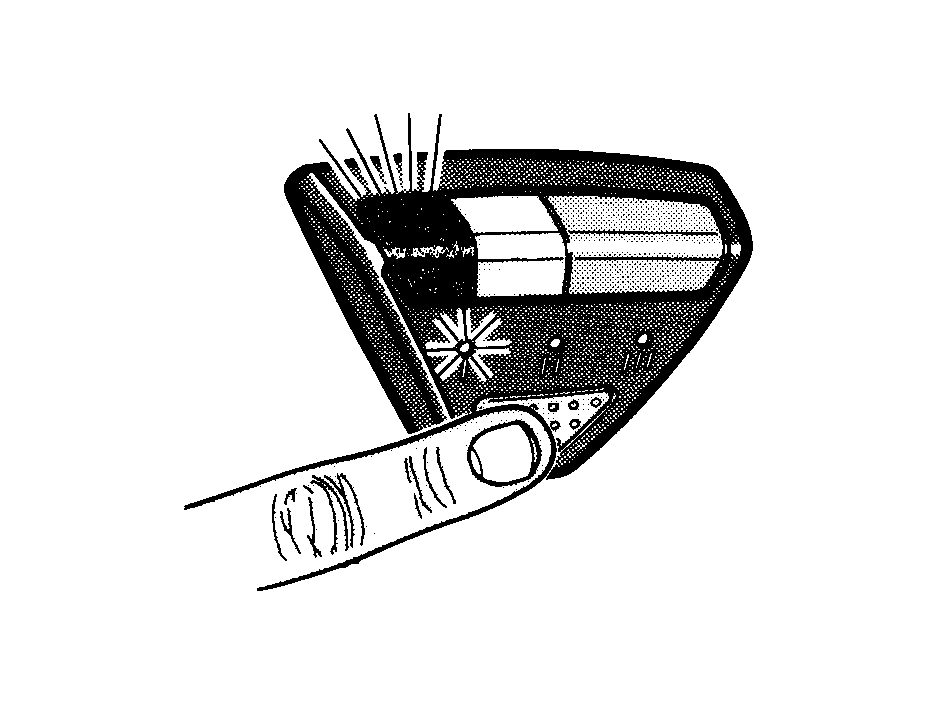

Заложите новую установку сигнализации на хранение в память путем нажатия кнопки на устройстве дистационного управления.
Когда СИД индикации статуса 1 начинает мигать, это означает, что новое значение заложено на хранение в пямять.
Если должны быть изменены дополнительные функции, включите зажигание и вернитесь к Приведение в действие

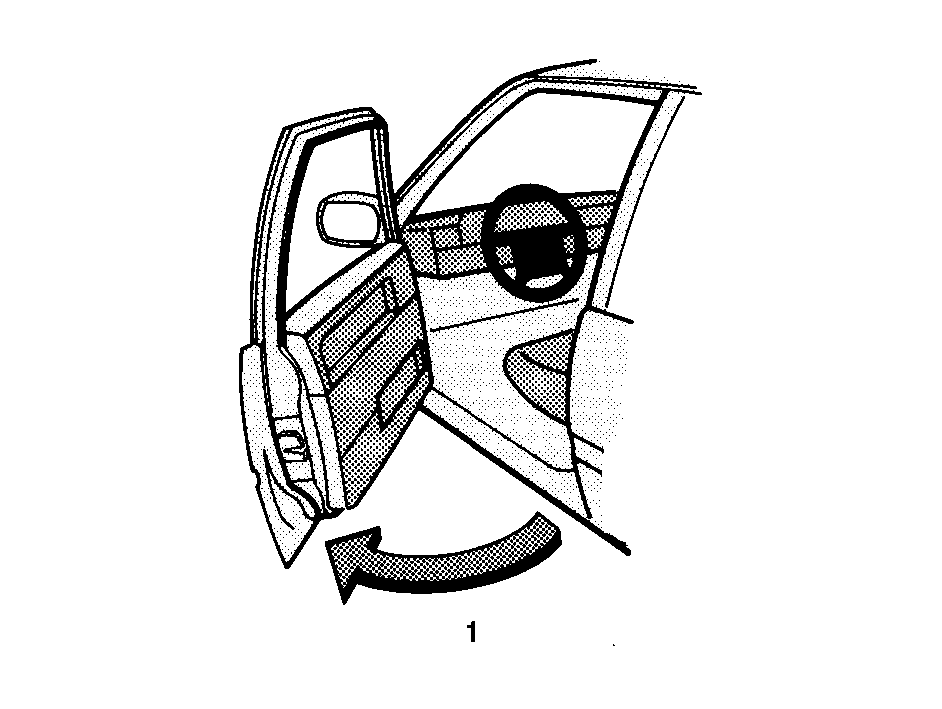

По окончании указанной операции выключите зажигание и откройте дверь. Система охранной сигнализации возвращается в этом случае в стандартный режим. Проинформируйте владельца автомобиля о текущем программировании и запишите вновь запрограммированные уставки в руководство по обслуживанию автомомобиля, принадлежащее данному клиенту.
