Проделывание отверстий для держателей ламп (1999, 2000)

Установите опору

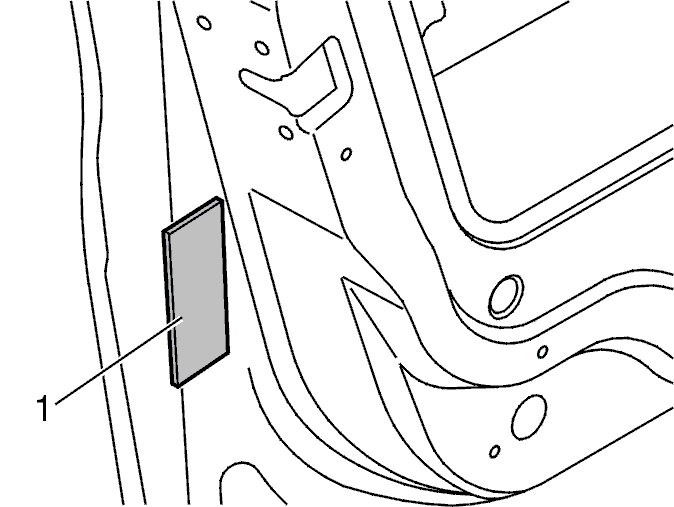

• Вырежьте прямоугольный кусок (1) из металлического листа толщиной 1 мм. Его размер должен быть таким, чтобы большая часть его поверхности прилегала к двери, а прим. 10 мм выступало.
• следите, чтобы острые края не прилегали к двери.

Ьр№ъш№ютър 1

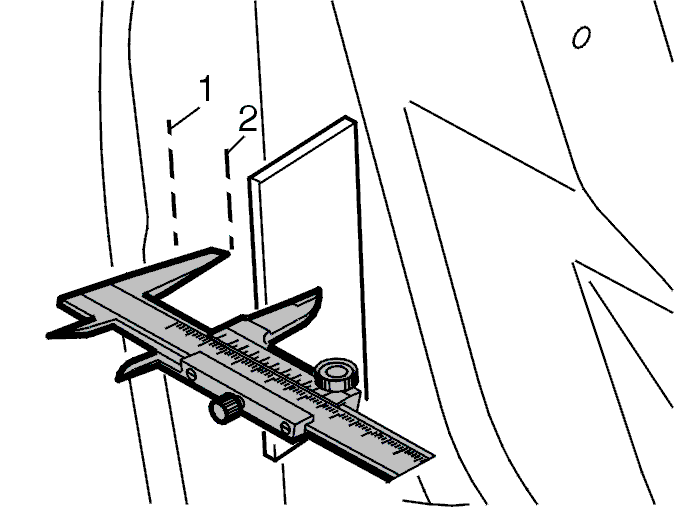

• Наметьте центр сверления отверстия с помощью штангенциркуля, имеющего точность ±0,05 мм.
• Сделайте пару параллельных рисок, пользуясь вырезанным листом в качестве шаблона. Размер действителен только в том случае, когда кусок листа прилегает к двери, как показано на рисунке. Толщину листа следует прибавить. Поэтому толщину куска листа следует измерить очень точно.
• 1 = 35,37 (+ толщина куска листа).
• 2 = 20,73 (+ толщина куска листа).

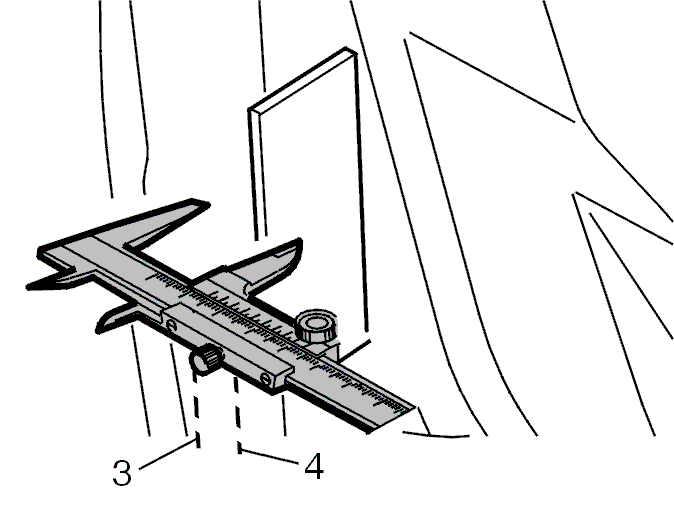

• Наметьте центр сверления отверстия с помощью штангенциркуля, имеющего точность ±0,05 мм.
• Сделайте пару параллельных рисок, пользуясь вырезанным листом в качестве шаблона. Размер действителен только в том случае, когда кусок листа прилегает к двери, как показано на рисунке. Толщину листа следует прибавить. Поэтому толщину куска листа следует измерить очень точно.
• 3 = 33,67 (+ толщина куска листа).
• 4 = 18,73 (+ толщина куска листа).

Ьр№ъш№ютър 2

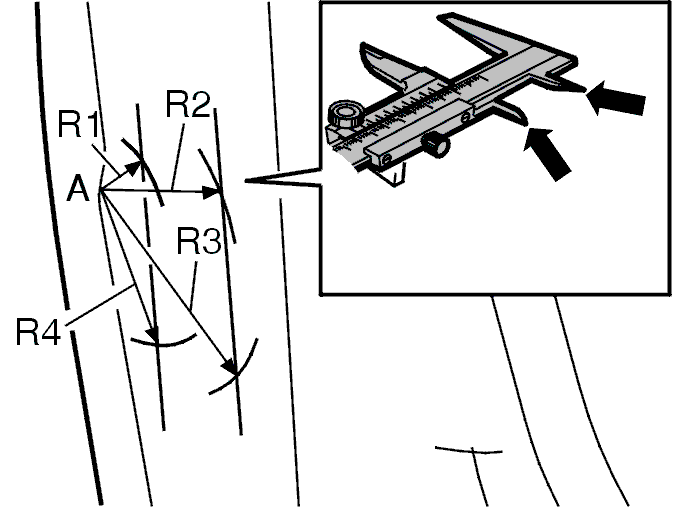

• Слегка накерните в точке А. Помните о том, что область А будет видна после лакировки.
• Наметьте центр сверления отверстия с помощью штангенциркуля, имеющего точность ±0,05 мм.
• R1 = 17,43
• R2 = 31,51
• R3 = 47,77
• R4 = 39,98

Ьр№ъш№ютър 3

• Проверьте размеры.
• A = 45,00
• B = 15,00
• C = 47,43
• Вышеуказанное должно соблюдаться, независимо от того, как треугольник располагается в прямоугольнике.
• Хотя точки разреза выглядят не так, как в действительности, принцип и размеры действительны. (Внешний вид точек разреза взят с задней двери).

• Отмерьте и наметьте внешние контуры окончательной формы.
• B1 = 3,00
• B2 = 4,50
• H1 = 3,00
• H2 = 12,30
• H3 = 20,30
• H4 = 31,70
• H5 = 35,20
• H6 = 48,00

Проделывание отверстий

• Накерните в 1, 2, 3, 4.
• Просверлите сверлом диаметр3.
• Просверлите сверлом диаметр6.
• Хотя точки разреза выглядят не так, как в действительности, принцип действителен. (Внешний вид точек разреза взят с задней двери).

Проделывание отверстий 2

• Подрежьте небольшим кругом отверстие перед насеченными границами.
• Хотя задняя дверь может "мелькать", принцип проделывания отверстий действителен.

Проделывание отверстий 3

• Примечание: > Очень важно проверить габаритным фонарем, чтобы не было биения в отверстии, перед тем, как расшлифовывать его к насеченным границам.Если удалить слишком много металла, то придется заменить дверь.

• Сошлифуйте металл так, чтобы габаритный фонарь входил без проблем, но не слишком много, чтобы он не болтался.
• Подшлифуйте острые края.
• Хотя задняя дверь может "мелькать", принцип проделывания отверстий действителен.

Заключительные операции

Загрунтуйте дверь внутри и вокруг отверстия под габаритный фонарь после обезжиривания и осторожной насечки поверхности в отверстии и вокруг него.
