Приводной вал, снятие

Снимите

• Колпак ступицы
• контргайку приводного вала и кольцо.

Правый приводной вал. Снимите брызговик

Левый приводной вал. Слейте масло коробки передач

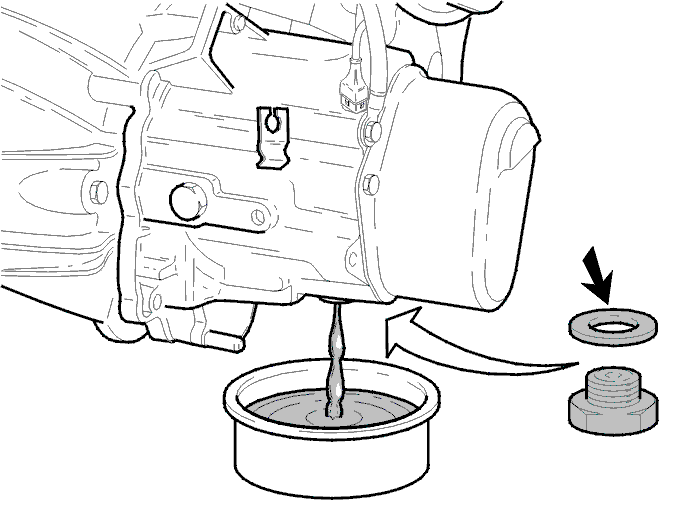

Выверните болт и снимите отстойник.Слейте масло:

• Расположите резервуар.
• Снимите сливную пробку.

Установите сливную пробку с новым уплотнительным кольцом. Момент затяжки 38 Н·м.

Правый приводной вал. Снимите тепловой экран

Выверните три болта и снимите тепловой экран.

Правый приводной вал. Снимите центральную продольную балку

Снимите две гайки опоры двигателя (резиновые элементы).Выверните четыре болта.Выверните два болта из резиновых элементов.Полностью снимите центральную продольную балку.

Отсоедините правый приводной вал

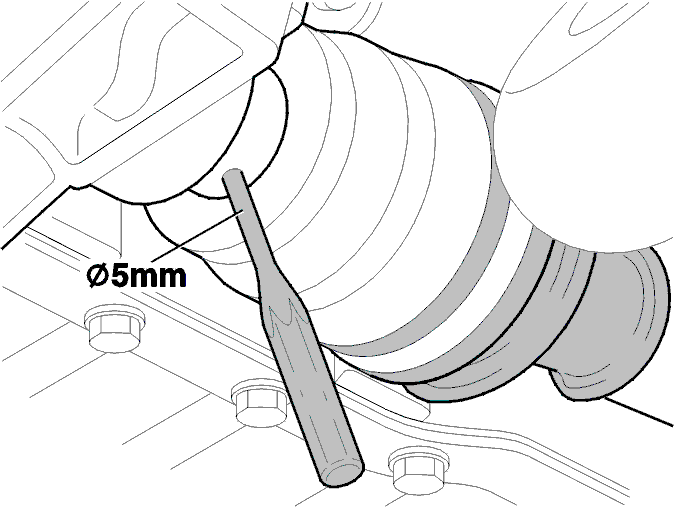

Снимите два стопорных штифта c помощью выколотки ⋄ 5 мм.

Поднимите переднюю часть шасси

Поместите блоки под передними точками поддомкрачивания.Снимите переднее колесо.

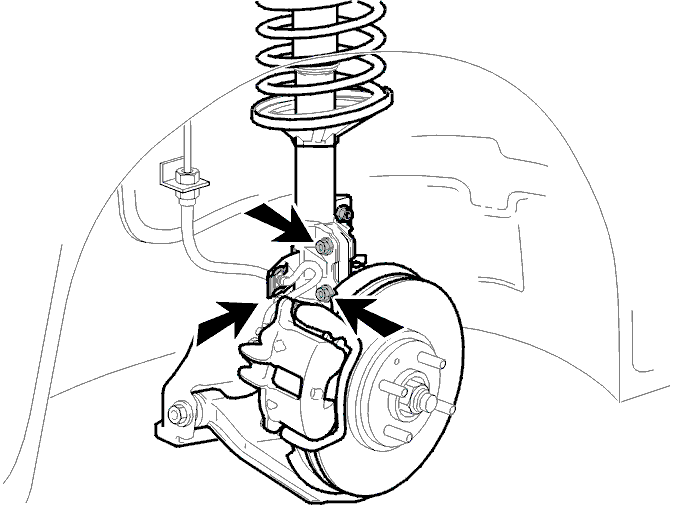

Отсоедините держатель поворотной цапфы от амортизатора

Снимите кабели ABS с опор.Снимите зажим с крепления тормозной трубки.Снимите тормозную трубку с опоры.Выверните два подогнанных болта.

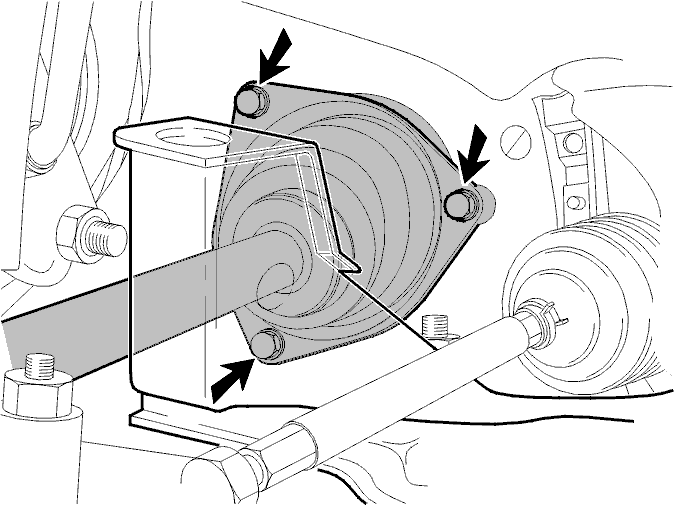

Отсоедините левый приводной вал

Выверните три болта.Снимите гофрированный чехол с коробки передач.

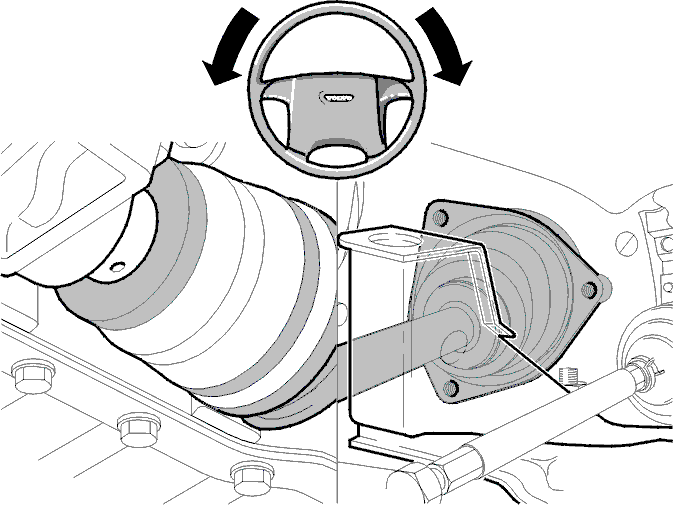

Снимите приводной вал с коробки передач

Поверните рулевое колесо:

• налево для правого приводного вала.
• направо для левого приводного вала.

Потяните вниз держатель поворотной цапфы и снимите приводной вал с коробки передач.

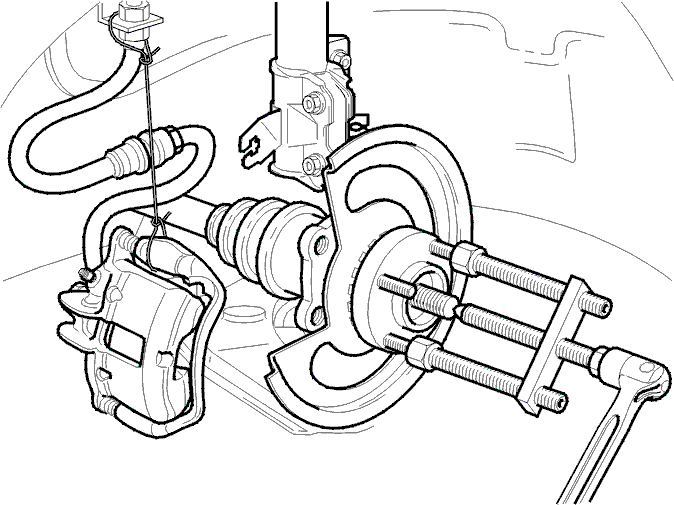

Снимите приводной вал с держателя поворотной цапфы

Расположите универсальный съемник на приводном вале.Вытолкните приводной вал из держателя поворотной цапфы.Осторожно снимите приводной вал.

Снимите зубчатое кольцо ABS с приводного вала

Осторожно выбейте кольцо с приводного вала, используя оправку правильного размера.
