Приводной вал, левая сторона, замена (2001, 2002)

Демонтаж гайки универсального шарнира

Снимите:

• капсула ступицы
• гайка ведущей оси и шайба.

Снятие колеса и брызговиков

Снимите:

• левое переднее колесо
• брызговики под двигателем
• брызговик в колесной нише.

Снятие приводного вала в коробке передач

Выньте приводной вал из коробки передач настолько, чтобы освободить стопорное кольцо в дифференциальной передаче. Используйте монтировку 🔧 ERSATT AV 9995681.

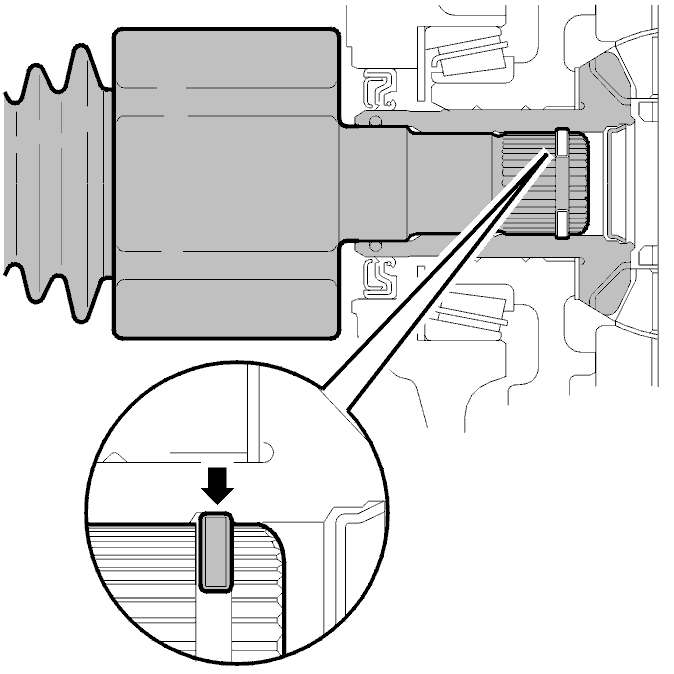

Снятие приводного вала в ступице

Подсказка: Если проводной вал застрял в ступице, постучите в начале медным или пластмассовым молотком. Если необходимо, пользуйтесь универсальным съемником. Приводной вал может быть сжат примерно на 15 мм.

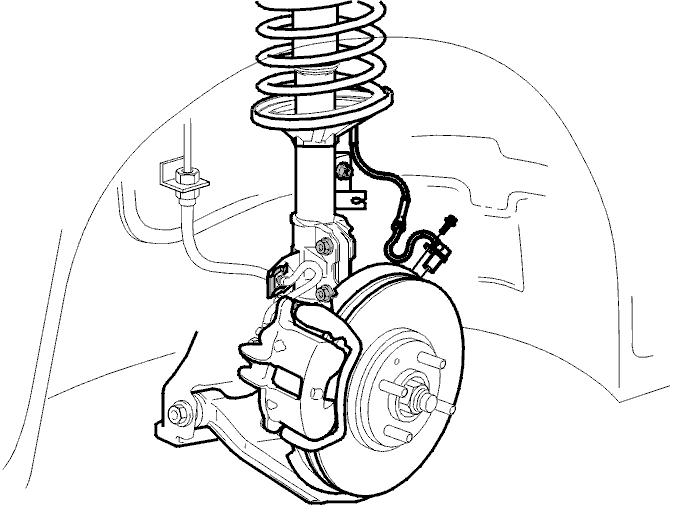

Снятие компонентов

Снимите:

• тормозной шланг с крепления в пружинной стойке
• Кабель ABS из крепления в колесной нише и на пружинной стойке
• датчик ABS
• цапфу поворотного кулака с пружинной стойки.

Снятие приводного вала

Поверните колесо (поворот вправо).Наклоните колесный шпиндель и освободите приводной вал из ступицы и из коробки передач.

Осторожно: Не повредите уплотнение в ступице.

Закрепите предварительно колесный шпиндель в пружинной стойке новыми болтами.

Осторожно: Следите за тем, чтобы в подшипник ступицы колеса не попала грязь.

Установка левого приводного вала

Примечание: Убедитесь в том, что используется новое расширительное кольцо.

Убедитесь, что импульсное колесо датчика ABS на приводном вале чистое.С силой вдавите приводной вал так, чтобы его стопорное кольцо зафиксировалось в своей канавке в дифференциале. Осторожно потяните универсальный шарнир приводного вала, чтобы убедиться, что приводной вал закреплен.

Примечание: Убедитесь, что уплотнительное кольцо в коробке передач и защитный чехол приводного вала не повреждены.

Установка приводного вала, колесного шпинделя, тормозного шланга и датчика ABS

Выровняйте приводной вал в ступице

Установите:

• болты колесного шпинделя с новыми контргайкамиМомент затяжки: 90 Нм.
• тормозной шланг с зажимом крепления на пружинную стойку
• датчик ABS
• Линию ABS на пружинную стойку и в колесную нишу.

Установите новую шайбу и новую контргайку на приводном вале.Затяните гайку слегка.

Установка брызговиков и колес

Установите:

• брызговик в колесной нише
• брызговики под коробкой передач/двигателем
• колесо,См. Установка колес.

Затяжка гайки приводного вала

• Опустить автомобиль.
• Затяните стояночный тормоз.
• Переведите переключатель передач в P.
• Затяните гайку приводного вала, см. Centrummutter, drivaxel och åtdragningsmoment.
• Установите колесную капсулу.
