Приводной вал, левая сторона, замена (1996, 1997)

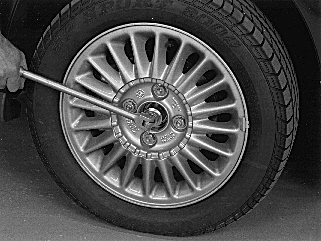

Демонтаж гайки универсального шарнира

Снимите:

• Капсула ступицы
• Гайка ведущей оси и шайба

Снятие колеса и брызговиков

Снимите:

• левое переднее колесо
• Брызговики под двигателем
• Брызговик в колесной нише.

Снятие приводного вала в коробке передач

Выньте приводной вал из коробки передач настолько, чтобы освободить стопорное кольцо в дифференциальной передаче. Используйте монтировку 🔧 ERSATT AV 9995681.

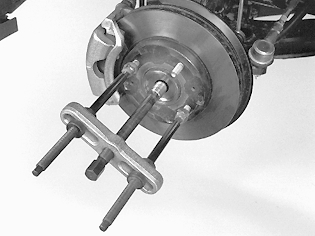

Снятие приводного вала в ступице

Подсказка: Если проводной вал застрял в ступице, постучите в начале медным или пластмассовым молотком. Если необходимо, пользуйтесь универсальным съемником. Приводной вал может быть сжат примерно на 15 мм.

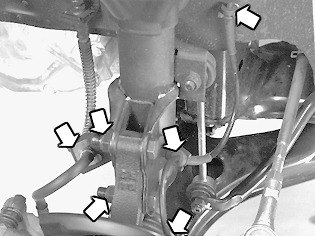

Снятие компонентов

Снимите:

• Тормозной шланг с крепления в пружинной стойке.
• Кабель ABS из крепления в колесной нише и на пружинной стойке
• датчик ABS
• Цапфу поворотного кулака с пружинной стойки.

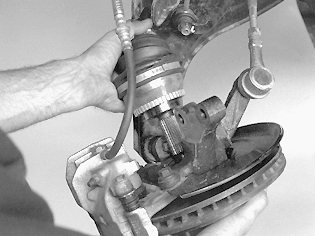

Снятие приводного вала

Поверните колесо (поворот вправо)Наклоните колесный шпиндель и освободите приводной вал из ступицы и из коробки передач.

Осторожно: Не повредите уплотнение в ступице.

Закрепите предварительно колесный шпиндель в пружинной стойке новыми болтами.Вставьте пробку 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 в коробку передач

Осторожно: Следите за тем, чтобы в подшипник ступицы колеса не попала грязь.

Установка приводного вала в коробку передач

Примечание: Убедитесь в том, что используется новое расширительное кольцо.

Снимите уплотняющую заглушку.Установите приводной вал в коробку передач.

Осторожно: Следите за тем, чтобы не повредить чехол и уплотнение в коробке передач.

Хорошо втолкните приводной вал.

Убедитесь, что приводной вал правильно зафиксирован на своем месте в дифференциале, осторожно потянув универсальный шарнир приводного вала.

Установка приводного вала, колесного шпинделя, тормозного шланга и датчика ABS

Выровняйте приводной вал в ступицеУстановите:

• Болты колесного шпинделя с новыми контргайкамиМомент затяжки: 90 Нм.
• Тормозной шланг с зажимом крепления на пружинную стойку
• датчик ABS
• Линию ABS на пружинную стойку и в колесную нишу.

Установите новую шайбу и новую контргайку на приводном вале.Затяните гайку слегка.

Установка брызговиков и колес

Установите:

• Брызговик в колесной нише
• Брызговики под коробкой передач/двигателем
• колесо.См. Установка колес.

Затяжка гайки приводного вала

Опустите автомобильЗатяните стояночный тормозПереведите переключатель передач в положение P.Затяните гайку приводного уровня, см. Centrummutter, drivaxel och åtdragningsmoment Установите колесную капсулу.
