Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Поскольку одни и те же иллюстрации в этой информации используются для различных модельных годов и/или моделей, в них могут иметься некоторые несоответствия. Основная информация в иллюстрациях, однако, всегда правильная.
Подготовительные работы
Важная информация
Модуль электродвигателя заслонки (DMM) распределения воздуха расположен только с левой стороны.
Снятие бардачка
Снимите бардачок. См.: Handskfack.
Снятие
Снятие модуля электродвигателя заслонки (DMM) распределения воздуха
Отсоедините разъем.
Подсказка: Используйте маленькую отвертку-пробник, чтобы поддеть разъем в месте фиксации. Нажмите на разъем на заднем крае. Вытяните прямо.
Снимите:
- 3 винта
- модуль управления.
Установка
Установка модуля электродвигателя заслонки (DMM) распределения воздуха
Проверьте функционирование. Смажьте механизм заслонки распределения воздуха, если необходимо.

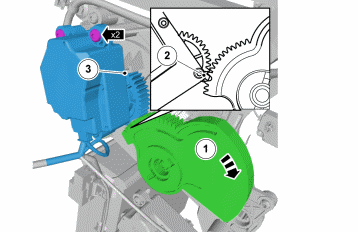

Отрегулируйте механизм (1) в его крайнее заднее положение.
Установите:
- модуль управления (3) так, чтобы шестерня совпадала, как показано на рис. (2)
- 2 винта. Затяните по диагонали
- контакт. Проверьте, чтобы он был хорошо закреплен.
Примечание: Идентифицируйте распределение воздуха Модуля электродвигателя заслонки (DMM). См. VIDA Обмен данными об автомобиле.
Завершение
Проверка системы управления микроклиматом
Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll.
Установка бардачка
Установите бардачок. См.: Handskfack.
