Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T | 2001–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| XC90 | D5244T | 2003–2006 |
Снятие окружающего оборудования
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовка
Слив охлаждающей жидкости
Откройте штуцер на радиаторе.Слейте охлаждающую жидкость в емкость.Закройте штуцер.
Снятие корпуса воздухоочистителя
Снимите:
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и зажим жгута проводов на корпусе воздухоочистителя
- разъем с датчика массового расхода воздуха.
Отсоедините шланг датчика массового расхода воздуха на трубе подачи нагнетаемого воздуха. Снимите узел корпуса воздухоочистителя.
Снятие компонентов
Снимите:
- крышку двигателя, потянув ее прямо вверх
- разъем привода рециркуляции выхлопных газов.
Снятие охладителя рециркуляции выхлопных газов
Снимите:
- винт трубы подачи нагнетаемого воздуха с вакуумного насоса
- трубу подачи нагнетаемого воздуха
- Только для автомобилей с автоматической коробкой передач: вакуумный насос
- винты во фланце около клапана рециркуляции выхлопных газов
- впускной шланг со смесителя
- винт охладителя рециркуляции выхлопных газов под насосом высокого давления
- два винта из кронштейна на заднем крае радиатора
- шланги охлаждающей жидкости двигателя с охладителя рециркуляции выхлопных газов
- узел охладителя рециркуляции выхлопных газов с корпусом клапана, смесителем и приводом.
Замена привода рециркуляции выхлопных газов

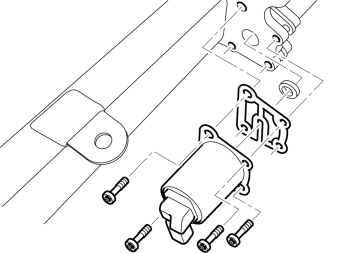

Снятие привода рециркуляции выхлопных газов
- четыре винта
- активатор
- прокладка и уплотнение.
Очистка
Очистите поверхность прокладки на радиаторе.
Установка привода рециркуляции выхлопных газов
Примечание: Манжета уплотнения должна быть повернута в сторону клапана EGR.
- новый активатор с новой прокладкой и уплотнением
- Вставьте новые винты и затяните их со следующим усилием: 2 шт. М6 10 Нм и 2 шт. М8 24 Нм.
Установка окружающего оборудования
Установка охладителя рециркуляции выхлопных газов
Установите:
- узел охладителя рециркуляции выхлопных газов
- шланги охлаждающей жидкости двигателя
- 2 винта охладителя рециркуляции выхлопных газов в кронштейн на заднем крае радиатора и под насосом высокого давления, не затягивая
- винты трубы рециркуляции выхлопных газов к клапану. Затяните до касания.
Затяните винты радиатора. Затяните 2 M10 до 50 Нм и 1 M8 до 25 Нм.
Установите:
- трубу подачи нагнетаемого воздуха
- винт трубы подачи нагнетаемого воздуха с вакуумного насоса
- впускные шланги на смесителе.
Установка корпуса воздухоочистителя
Установите:
- разъем привода рециркуляции выхлопных газов.
- узел корпуса воздухоочистителя
- шланг на заборник свежего воздуха турбонагнетателя
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажимы на корпусе воздухоочистителя
- разъем на датчик массового расхода воздуха.
Завершение
Установите крышку двигателяДолейте охлаждающей жидкости.
Проверьте:
Прогрейте двигатель до открытия термостата.Проверьте двигатель на наличие утечек.Долейте охлаждающей жидкости, если необходимо.
