Присоединение провода заземления для выключателя звукового сигнала рулевого колеса

Информация о ремонте

Примечание: Установка провода заземления для выключателя звукового сигнала рулевого колеса требуется только для модели 850 GLT.

Если звуковой сигнал не работает, или работает плохо, то причиной этого может являться плохой электрический контакт. В этом случае необходимо выполнить новое подключение.

Внимание: Вытащите ключ из замка зажигания чтобы обеспечить выключение зажигания, когда будут сняты панели вокруг верхней части рулевой колонки. С автомобилями с системой SRS (буквы "SRS" на рулевом колесе) необходимо обращаться, как описывается в Руководстве по системе SRS. Проявляйте осторожность, чтобы не повредить кабели, разъемы и держатели кабелей.

Изготовление кабеля

Используйте черный провод длиной 1100 мм сечением 1,5 мм² и инструмент🔧 KABELSKOTÅNG,OISOLERADE RUNDSTIFT.

Установите:

• прикрепите кабельные контакты к концам проводов, как показано на рисунке.

Снимите:

• крышки в верхней части рулевой колонки и панель звукоизоляции со стороны водителя.
• отвинтите винт нижнего крепления выключателя указателей поворотов и сохраните этот винт.

Прокладывание кабеля

Пропустите кабель через кабелепровод под рулевой колонкой и к боковой части капота со стороны водителя.

Установите:

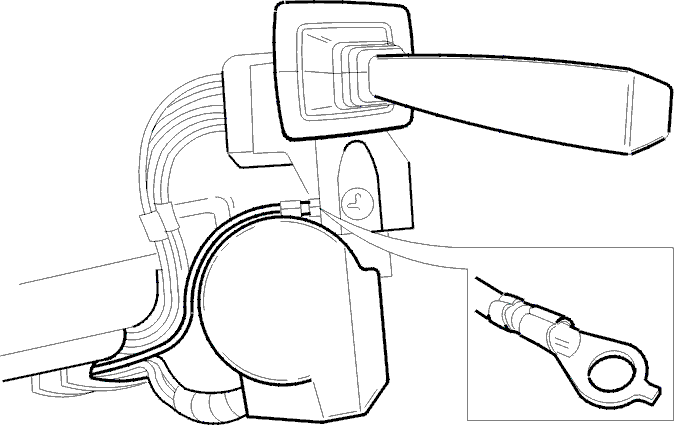

• кабельный контакт между нижним креплением выключателя указателей поворотов и держателем на рулевой колонке.
• привинтите на место нижнее крепление выключателя указателей поворотов и винт.

Прокладывание кабеля, продолжение

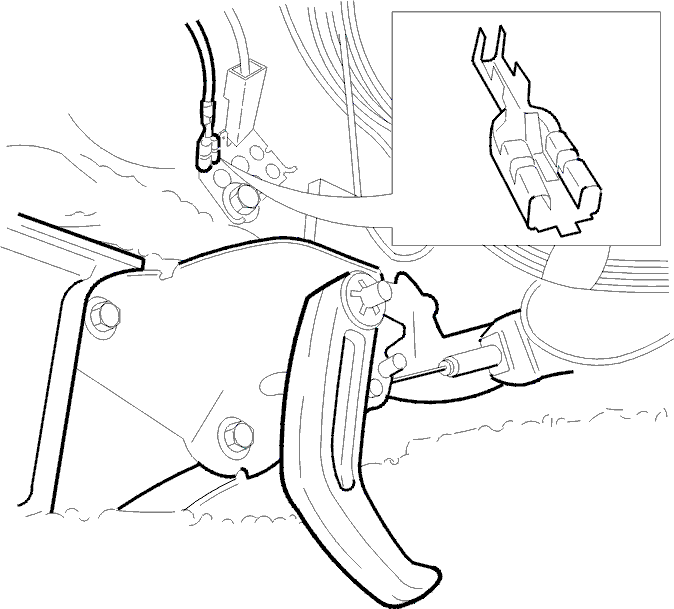

Расположите кабель над кабельным жгутом у боковой стороны капота и прикрепите кабельный контакт к контакту заземления впереди передней стойки.Прикрепите кабель с помощью изоляционной ленты к защитной оболочке других кабелей.

Примечание: На рисунке показан автомобиль с левосторонним управлением. Однако та же методика с крепление перед передней стойкой используется и для автомобилей с правосторонним управлением.

Проверьте работу:

• включения указателей поворотов.
• выключения указателей поворотов.
• звукового сигнала.

Установите:

• крышку верхней части рулевой колонки и звукоизоляционную панель со стороны водителя.
