Заряд от генератора
| Двигатель | Мощность генератора | Подсоединенные энергопотребители | Нагрузка (А) |
|---|---|---|---|
| Графитные щетки | (30 А) | Двигатель | 2 |
| 35 А | Ближний свет + стояночные фонари | 12 | |
| Обогреватель заднего стекла | +12 | ||
| = 26 | |||
| Впрыск | 55 А | Двигатель | 12 |
| Ближний свет + стояночные фонари | 12 | ||
| Обогреватель заднего стекла | +12 | ||
| = 36 А | |||
| Впрыск | 70 А | Двигатель | 12 |
| Ближний свет + стояночные фонари | 12 | ||
| Обогреватель заднего стекла | 12 | ||
| Вывод 3 вентилятора (CU=2) | +9 | ||
| = 45 А |

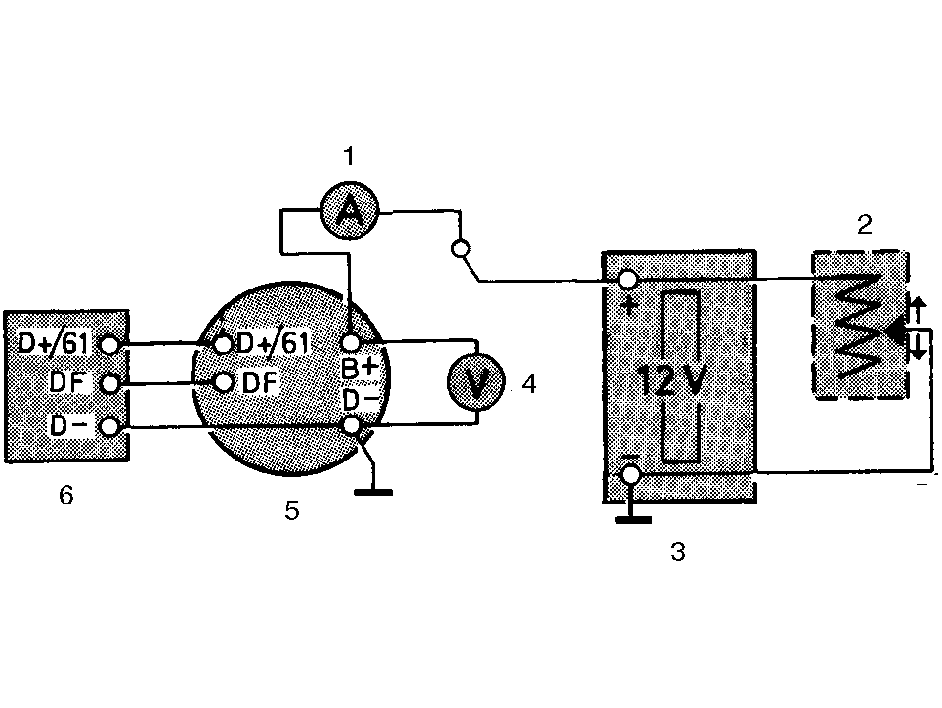

Нагрузка генератора переменным резистором (реостатом)
Во избежание падения напряжения, при проверке генератора всегда используйте подходящие разъемы или щупы амперметра при его подсоединении.
- Амперметр
- Генератор
- Аккумуляторная батарея
- Вольтметр
- Регулятор
- Реостат
