Повышение качества компонентов системы охранной сигнализации Volvo Guard Alarm (1993, 1994)

Если владелец автомобиля сталкивается с проблемами при пользовании компонентами системы Volvo Guard Alarm, в особенности, при пользовании устройством дистанционного управления, проверьте сначала неделю производства модуля системы управления охранной сигнализации (модуль системы управления находится под приборной панелью с левой стороны).Если указанное производство относится к неделе W320 или к более раннему периоду, следуйте процедурам, установленным в "Бюллетене по техническому обслуживанию".

Метод:

Подготовка:

• Отметьте радиокод.
• Отсоедините отрицательный вывод батареи.
• Снимите левую звукоизолирующую панель.

Нахождение соединителя

Год производства 1993/94Найдите 2-штыревой соединитель. Начните с модуля системы управления охранной сигнализацией и проследите движение проводки в направлении 2-штыревого соединителя под приборной панелью.

Проверка блокиратора зажигания

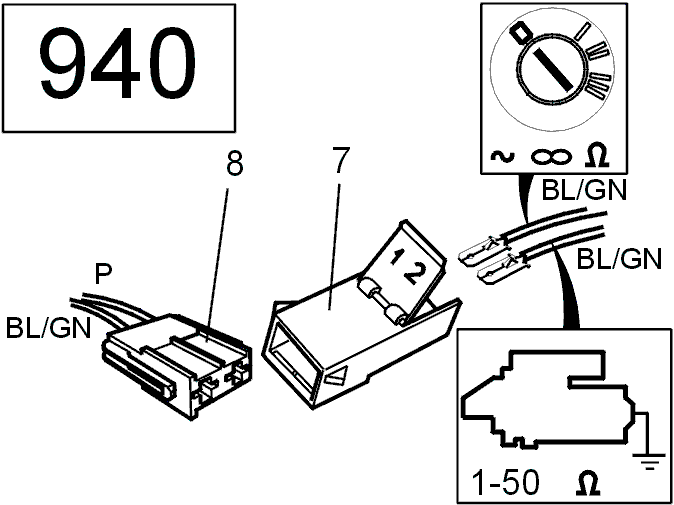

940 1993-94Подсоедините омметр между одним из синих/зеленых кабелей и заземлением.Синий/зеленый кабель, который соединяется с розовым кабелем соединителя, должен показывать бесконечность между кабелем и заземлением.Если оба значения верны, продолжите операцию по "Проверке недели производства модуля системы управления сигнализации". Если значения не являются верными, осуществите следующий шаг.

Регулировка переключателя блокиратора зажигания.

Если показания являются неверными и кабели соединителя были неправильно соединены, поменяйте кабели местами и замените модуль системы управления.

Проверка недели производства модуля системы управления охранной сигнализацией.

Найдите модуль системы управления охранной сигнализацией.Если модуль системы управления был произведен ранее недели 20 (W20) 1993 года, замените его; запасная деталь 9124542-3.Неделя производства приведена на наклейке, прикрепленной к модулю системы управления. W320-X означает неделю 20 в 1993 году.

Проверка недели производства устройства дистанционного управления

Неделя производства приведена нанаклейке, расположенной на внутренней стороне крышки, под которой находятся батарейки.Если передающее устройство дистанционного управления произведено ранее, чем неделя 20 1993 года, (W320), то замените его на новое устройство дистанционного управления (P/N 3542775-6).

Примечание: Проверьте неделю производства на всех устройствах дистанционного управления, принадлежащих владельцу автомобиля!

Заново установите:

Отрицательный вывод аккумуляторной батареи.

Программирование кодов

Если заменены модуль системы управления сигнализацией и/или какое-либо из устройств дистанционного управления, то код ключа устройства дистанционного управления должен быть заново запрограммирован следующим образом:

• Активируйте сигнализацию.
• Закройте все двери.
• Поставьте замок зажигания в позицию II.

• Нажмите функциональную клавишу на панели индикации статуса и оставляйте ее прижатой до тех пор, пока не загорятся СИДы индикации статуса, а также индикаторный СИД 1.
• Отпустите функциональную клавишу.
• Продвиньтесь вперед до неиспользованной позиции кода ключа I, II или III, используя при этом функциональную клавишу.

Позиция, которая находится в использовании, обнаруживается с помощью мерцающего диода; неиспользованная позиция демонстрируется стабильно горящим диодом.Новое программирование используемой позиции вызывает стирание старого кода.

Как только будет выбрана одна из трех ячеек, устройство дистанционного управления должно передать кодированный сигнал. Если этого не произойдет в течение десяти секунд, система сигнализации вернется в нормальное положение, и процедуру программирования будет необходимо повторить снова.

Система сигнализации показывает подтверждение кода путем быстрого мигания диодов индикации статуса и индикаторных диодов. Система сигнализации возвращается в нормальный рабочий режим.

Проверьте функции сигнализации

Проверьте работу всех функций охранной сигнализации, включая обе системы дистанционного управления, смотрите "Руководством по технитескому обслуживанию".

Заново установите:

• Все элементы нутренней отделки.
• Введите радиокод защиты от кражи.
• Установите часовой механизм.
