Повышение качества компонентов системы охранной сигнализации Volvo Guard Alarm (1992)

Если владелец автомобиля сталкивается с проблемами при пользовании компонентами системы Volvo Guard Alarm, в особенности, при пользовании передающим устройством дистанционного управления, проверьте сначала неделю производства модуля системы управления охранной сигнализации, указанную под приборной панелью с левой стороны.Если указанное производство относится к неделе W320 или к более раннему периоду, следуйте процедурам, установленным в "Бюллетене по техническому обслуживанию".

Метод:

Подготовка:

• Отметьте радиокод.
• Отсоедините вывод заземления аккумуляторной батареи.
• Снимите левую изоляционную панель.

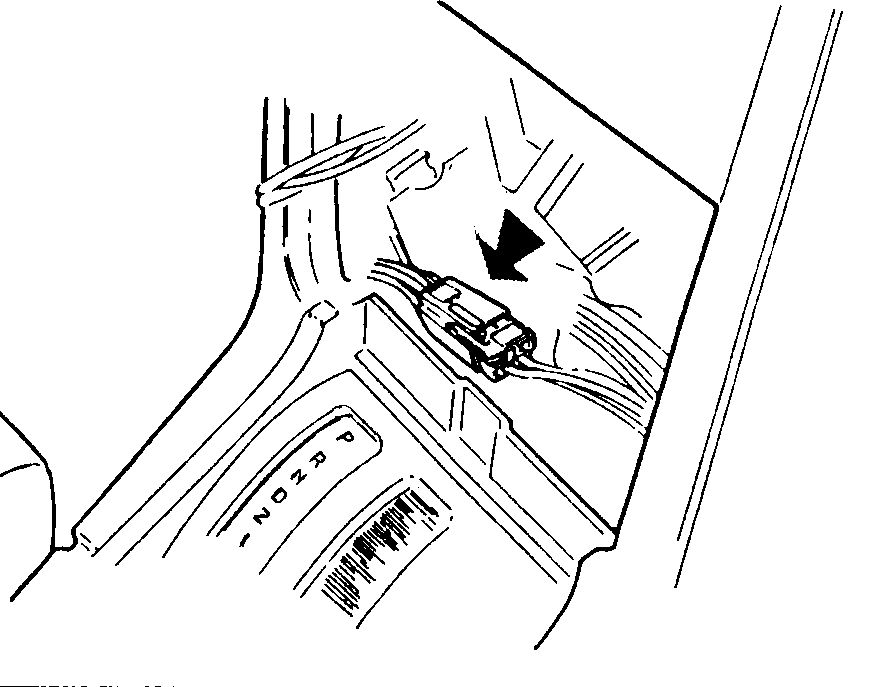

Определение местонахождения соединителя

модель 940,960 1992 годаНайдите 4-штырьковый соединитель, расположенный с левой стороны крепежной скобы центрального модуля электронного оборудования.

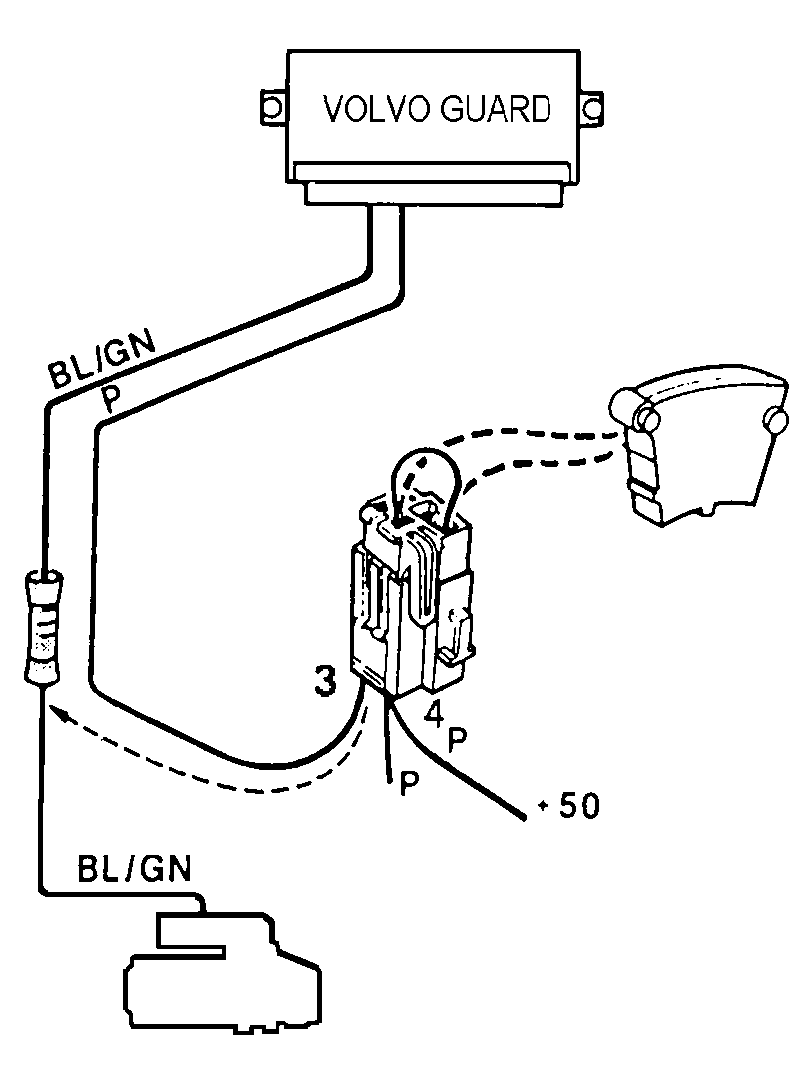

Проверка прерывателя запуска

Убедитесь, что розовыйкабель от модуля системы управления сигнализацией подсоединен к позиции 3 на 4-штырьковом соединителе.Убедитесь, что сине-зеленый кабель от модуля системы управления сигнализацией соединен с сине-зеленымкабелем, идущим от стартера.

Регулировка переключателя прерывателя запуска.

Если снятые показания выходят за установленные рамки и причиной этого являются неверно соединенные кабели соединителя, необходимо поменять местами кабели и заменить модуль системы управления сигнализацией на новый, после того, как будет произведена регулировка кабелей.

Проверка недели производства модуля системы управления охранной сигнализацией.

Найдите модуль системы управления охранной сигнализацией.Если данный модуль в автомобиле произведен ранее, чем W20 (неделя 20) 1993 г., замените его на новый, запасная деталь P/N 9124542-3.Неделя производства приведена на табличке, прикрепленной к модулю системы управления. Обозначение W320-X означает неделю 20 в 1993 году.

Проверка недели производства передающих устройств дистанционного управления.

Неделя производства приведена на табличке, расположенной на внутренней стороне крышки, под которой находятся батарейки.Если передающее устройство дистанционного управления произведено ранее, чем неделя 20 1993 года, обозначение W320, то замените его на новое передающее устройство дистанционного управления (P/N 3542775-6).

Примечание: Проверьте неделю производства на всех передающих устройствах дистанционного управления, принадлежащих владельцу автомобиля!

Заново установите:

Вывод заземления батареи.

Программирование кодов передающего устройства.

Если заменены модуль системы управления сигнализацией и/или какое-либо из передающих устройств дистанционного управления, то коды передающего устройства должны быть заново запрограммированы следующим образом:

• Приведите сигнализацию в действие.
• Закройте все двери.
• Поставьте замок зажигания в позицию II.

• Нажмите на функциональную клавишу на панели индикации статуса и держите ее прижатой до тех пор, пока не зажгутся диоды индикации статуса и индикаторный диод 1.
• Отпустите функциональную клавишу.
• Продвиньтесь вперед до неиспользованной позиции кода ключа передатчика I, II или III, используя при этом функциональную клавишу.

Позиция, которая находится в использовании, обнаруживается с помощью мерцающего диода; неиспользованная позиция демонстрируется стабильным горением диода.Программирование используемой позиции вызовет стирание старого кода.

После выбора одного из трех мест устройство дистанционного управления должно направить кодированный сигнал. Если этого не произойдет в течение десяти секунд, система сигнализации вернется в нормальное положение, и процедуру программирования кода передающего устройства будет необходимо выполнить снова.

Система сигнализации показывает подтверждение кода путем быстрого мигания диодов индикации статуса и индикаторных диодов, за чем следует возвращение в нормальную рабочую позицию.

Проверьте функции сигнализации

Проверьте все функции охранной сигнализации, включая обе системы дистанционного управления, для нахождения необходимого метода справьтесь с "Руководством по технитескому обслуживанию".

Заново установите:

• Все снятые внутренние детали.
• Заново введите радиокод защиты от кражи.
• Установите часовой механизм.
