Поток воздуха вокруг рулевой колонки, регулировка

Информация

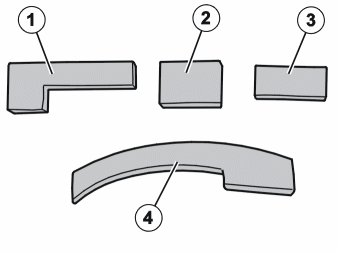

В состав сервисного набора входит следующее:

• пенопластовое уплотнение (1), (2), (3) и (4).

Подготовка

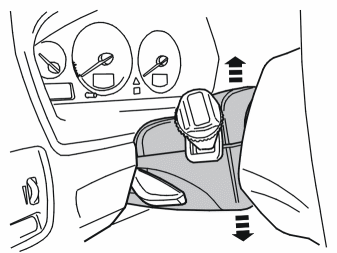

Освободите фиксатор регулировки руля.Открутите и снимите винты около нижнего колпака руля.

Подготовка, продолжение

Снимите:

• верхнюю крышку руля и рамку комбинированного инструмента
• нижнюю крышку руля.

Установка уплотнений

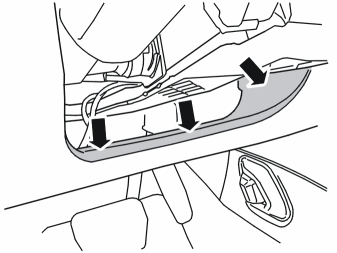

Очистите средством для чистки H на поверхности под рулевой стойкой, должно быть уплотнение.

Установка уплотнения, продолжения

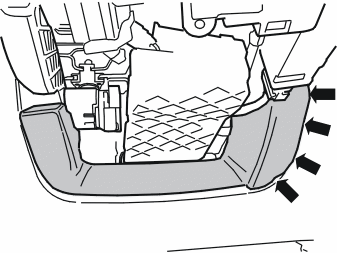

Вставьте сервисный набор, часть 4 (см. шаг 1) на панели приборов под рулевой стойкой.Перед установкой пенопластового уплотнения снимите защитную бумагу сзади на пенопластовом уплотнении. Относится для всех деталей набора.

Примечание: следите за тем, чтобы правая часть набора прилегала как можно ближе к проему и не оказалась со стороны.

Это важно чтобы не допустить застревания нижнего края крышки руля в пенопластовом уплотнении когда рулевая стойка будет введена в углубленный канал.

Установка уплотнения, продолжения

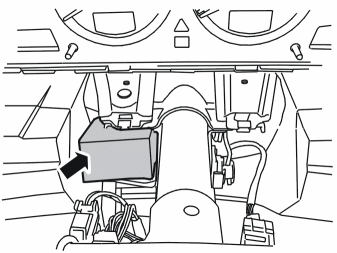

Установите сервисный набор, часть 2 (см. шаг 1) над рычагом замка руля.Следите за тем, чтобы вставить часть набору так, чтобы она примерно на 20 мм выступала перед рычагом регулировки руля, см. иллюстрацию.

Установка уплотнения, продолжения

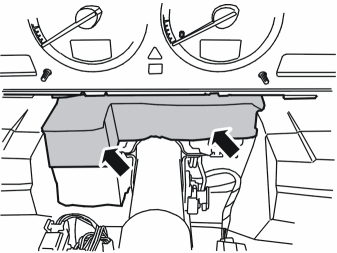

Вставьте сервисный набор, часть 1 (см. шаг 1) над консолью вокруг оси руля.

Установка уплотнения, продолжения

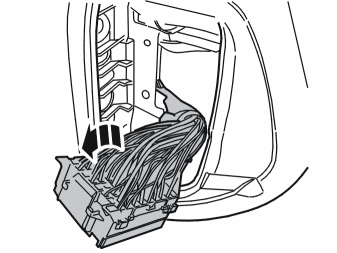

Освободите и снимите крышку блока предохранителей около левой торцевой части панели приборов.Поднимите и отогните наружу блок предохранителей, см. иллюстрацию.

Установка уплотнения, продолжения

Установите:

• крышку руля и рамку комбинированного инструмента

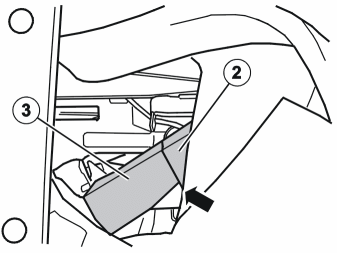

• сервисный набор, часть 3 (см. шаг 1), перед нижней частью крышки руля, см. иллюстрацию.

Сервисный набор, часть 3 и 2 (см. шаг 1), должны прилегать один к другому когда руль задвинут внутрь максимально. См. иллюстрацию.

Завершение работы

Установите:

• коробку предохранителей
• крышку коробки предохранителей.

Проверьте, чтобы рулевая стойка входила и выходила не застревая и чтобы не было никакого постороннего шума.

Отрегулируйте при необходимости детали набора.
