Поток воздуха блока управления микроклиматом

Применимость

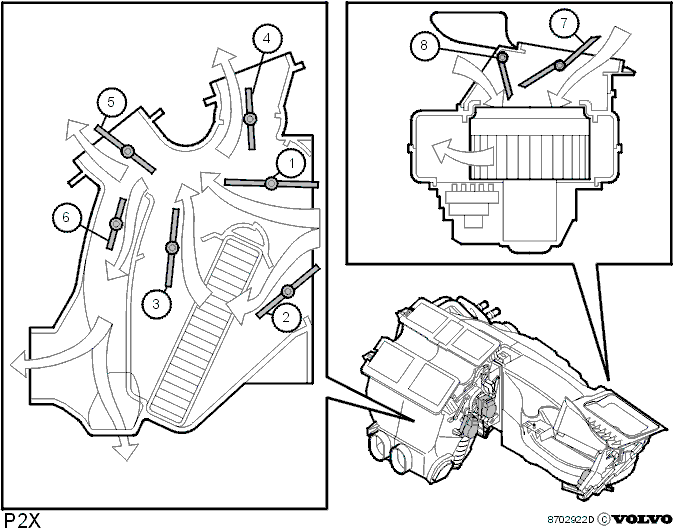

Общее описание системы

1. Заслонка регулировки температуры для направления воздуха к нагревательному элементу
2. Заслонка регулировки температуры, расположенная до нагревательного элемента
3. Заслонка регулировки температуры, расположенная до нагревательного элемента
4. Заслонка удаления запотевания
5. Вентиляционная заслонка
6. Заслонка воздуха к полу
7. Заслонка свежего воздуха
8. Рециркуляционная заслонка

Заслонки

Существуют одиннадцать различных заслонок,
направляющих поток воздуха блока управления
микроклиматом.

• Шесть заслонок регулировки температуры для смешивания горячего и холодного воздуха. Три на левой и три на правой сторонах. На каждой стороне установлено по одной заслонке сверху (2) и снизу (3) от нагревательного элемента. (1) и (2) вместе управляют количеством нагреваемого воздуха, а (3) направляет горячий воздух к нужному вентиляционному отверстию.
• Заслонка в полу, направляющая поток воздуха вперед и назад.
• Заслонка антиобледенителя, направляющая поток воздуха на лобовое стекло и боковые стекла.

Примечание: Электронная система управления микроклиматом (ECC)
имеет отдельный электродвигатель для этой заслонки.
- Вентиляционная заслонка, направляющая поток воздуха на приборную панель и стойку В.
- Заслонка свежего воздуха, направляющая поток наружного воздуха в систему управления микроклиматом.
- Рециркуляционная заслонка, направляющая воздух в салон и обратно в систему управления микроклиматом.

Нормированная по времени рециркуляция

Существует временной предел, который активируется
при помощи параметров программного обеспечения.
Параметры устанавливаются на заводе или после продажи
автомобиля.Если кондиционер (A/C) включается вручную (электронное
управление микроклиматом (ECC), ручное управление
микроклиматом (MCC)):

• Рециркуляция выключается через 5 минут, если наружняя температура < 7°С.
• Рециркуляция выключается через 12 минут, если наружная температура > 7°С.

Если кондиционер не работает или если активирован
режим AUTO:

• Рециркуляция выключается через 5 минут, если наружняя температура < 7°С.
• Рециркуляция выключается через 12 минут, если наружняя температура > 20°С.
• • Рециркуляция выключается согласно линейной функции, при значениях наружной температуры между 7°С и 20°С.

Компенсация скорости

Вентилятор выключается при скорости автомобиля
примерно 160 км/ч. На более высокой скорости входящий
поток воздуха управляется при помощи закрытия
заслонки свежего воздуха. Это уменьшает
риск увеличения поступления потока воздуха в салон.
Управление прекращается на скорости примерно в 190 км/ч.
При этом заслонка свежего воздуха полностью закрыта.Если на панеле управления микроклиматом выбран
обледенитель, компенсация скорости дезактивируется,
при скорости автомобиля выше 100 км/ч. Воздух направляется
к отверстиям антиобледенителя и
заслонка свежего воздуха полностью открыта. С помощью
системы автоматического управления микроклиматом
модуль управления микроклиматом рассчитывает
отвечающие требованиям положения заслонок.
