Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1996 |
| 960 | — | 1991 |

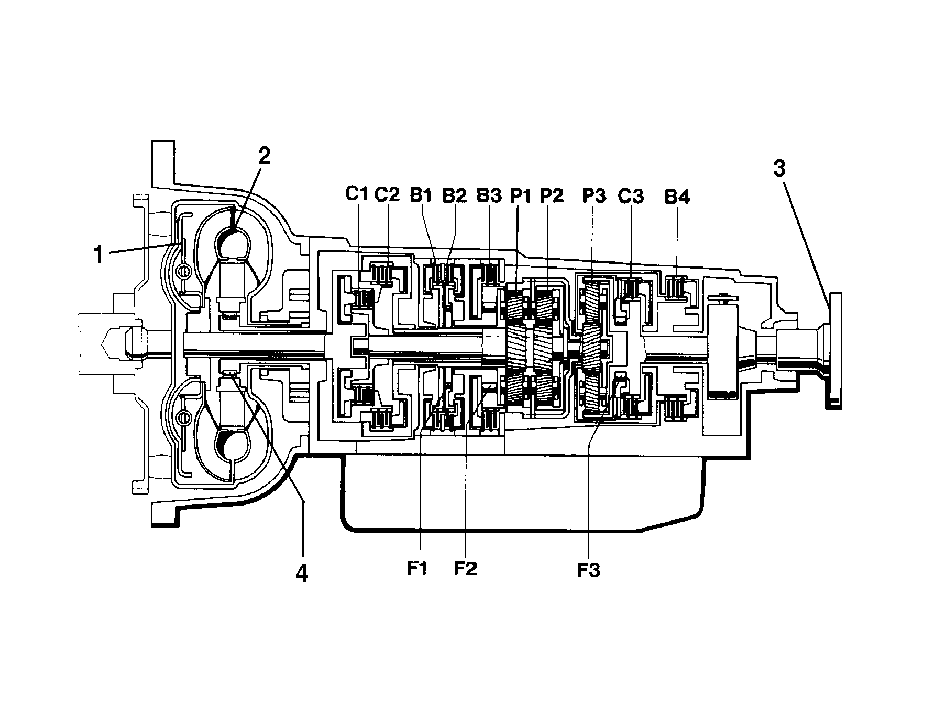

Коробка передач ZF 4 HP 22
-
- Механический блокирующий фрикцион
-
- Поток мощности
-
- Гидротрансформатор
-
- Обгонная муфта
B1-B4 = ТормозаC1-C3 = ФрикционыF1-F3 = Обгонные муфтыP1-P3 = Планетарные механизмы
| Положение рычага переключателя передач | Передача | Задействованные фрикционы | Задействованные тормоза | Задействованные обгонные муфты | Торможение двигателем | Стояночный блокиратор |
|---|---|---|---|---|---|---|
| P | - | C3при работе двигателя | - | - | - | Задействован |
| R | xxx | 2, C3 | B3 | - | - | - |
| N | - | C3 | - | - | - | - |
| D | 1 | C1, C3 | - | F2, F3 ru-RU0900c8af80634c1a#KC02067559 | Нет | - |
| 2 | C1, C3 | B1, B2 | F1, F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - | |
| 3 | C1, C2, C3 | B2 | F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - | |
| 4 | C1, C2 | B2, B4 | - | Да | - | |
| 3 | 1 | C1, C3 | F2, F3 ru-RU0900c8af80634c1a#KC02067559 | Нет | - | |
| 2 | C1, C3 | B1, B2 | F1, F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - | |
| 3 | C1, C2, C3 | B2 | F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - | |
| 2 | 1 | C1, C3 | F2, F3 ru-RU0900c8af80634c1a#KC02067559 | Нет | - | |
| 2 | C1, C3 | B1, B2 | F1, F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - | |
| 1 | 1 | C1, C3 | B3 | F3 ru-RU0900c8af80634c1a#KC02067559 | Да | - |

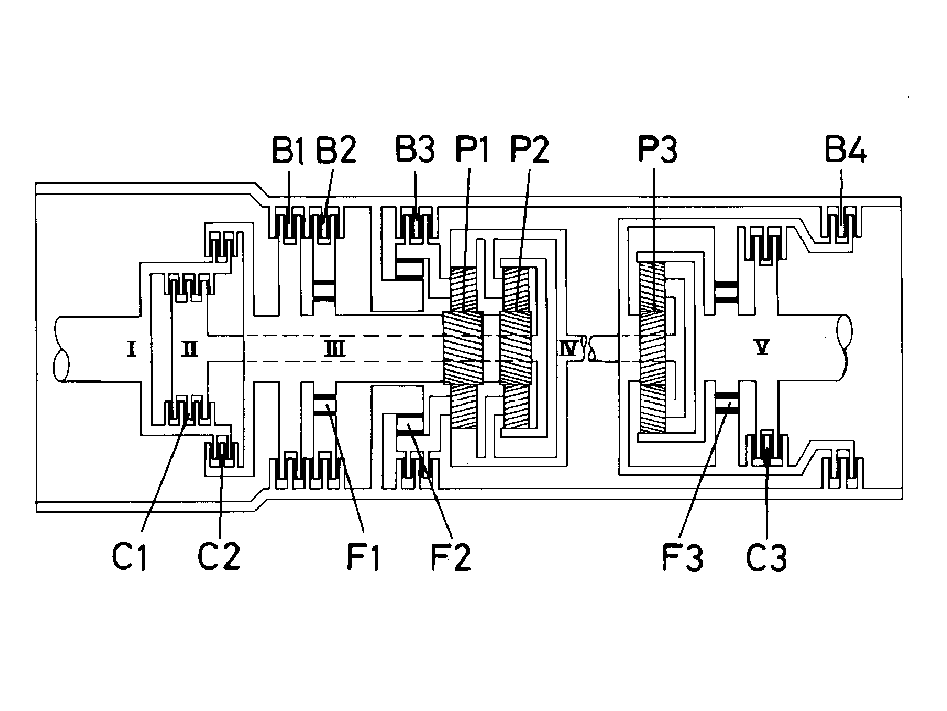

- I Ведущий вал
- II Промежуточный вал
- III Вал солнечной шестерни
- IV Ведущий вал P3
- V Ведомый вал
- B Тормоз
- C Фрикцион
- F Обгонная муфта
- P Планетарный механизм
