Потенциометр, замена

Снятие потенциометра, задний запирающий рычаг

Осторожно: Снятые потенциометры нельзя устанавливать заново. Их функционирование не может быть гарантировано из-за люфта между поворотной пластиной в потенциометре и валом.

Включите зажигание.Установите крышку в положение, показанное на иллюстрации.

Примечание: Задний фиксатор должен находиться в крайнем механическом положении. Используйте сканирующий прибор Volvo (8.кузов/модуль управления системы откидного верха/диагностическая проверка/ меню активирования для электродвигателей/задний фиксатор) для получения этого положения.

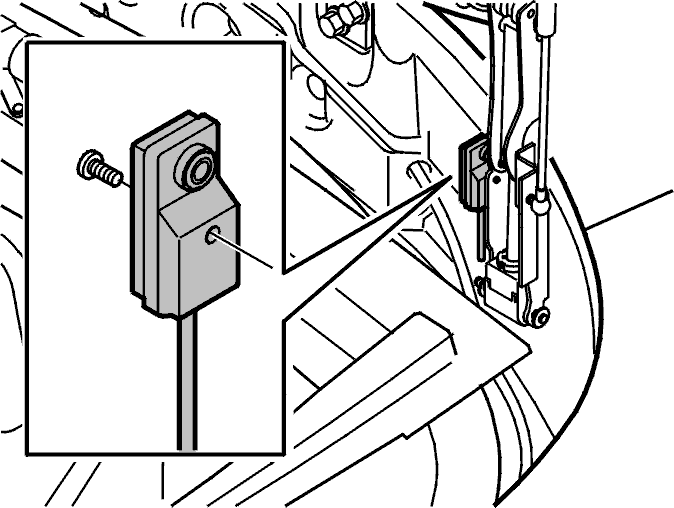

Выключите зажигание.Потенциометр находится на заднем запирающем рычаге, левая сторона.

Снимите:

• разъем
• один винт с внутренним шестигранником.

Примечание: Заметьте положение корпуса потенциометра по отношению к заднему фиксатору.

Осторожно стяните потенциометр с вала.

Установка потенциометра, задний запирающий рычаг

Осторожно: Важно, чтобы потенциометр был установлен на валу прямо. Используйте винт потенциометра в качестве ориентира. Потенциометр точно установлен на заводе и его нельзя вращать.

Установите:

• потенциометр
• один винт с внутренним шестигранником, затяните
• разъем.

Потенциометр должен быть откалиброван после замены. См. VIDA: Программирование и калибровка системы откидного верха.

Снятие потенциометра откидного верха

Осторожно: Снятые потенциометры нельзя устанавливать заново. Их функционирование не может быть гарантировано из-за люфта между поворотной пластиной в потенциометре и валом.

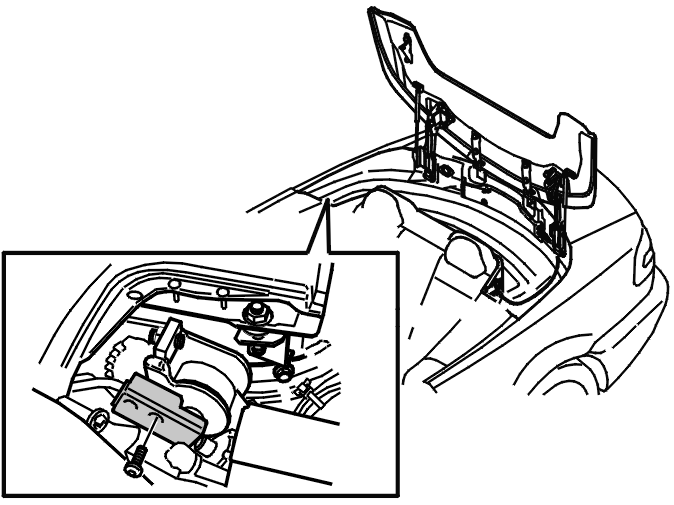

Включите зажигание.Установите откидной верх в положение, показанное на иллюстрации.

Примечание: Откидной верх должен находиться в нижнем крайнем механическом положении. Используйте сканирующий прибор Volvo (8.кузов/модуль управления системы откидного верха/диагностическая проверка/активирование/меню для электродвигателей/задний фиксатор) для получения этого положения.

Выключите зажигание.

Снимите:

• разъем
• один винт с внутренним шестигранником.

Примечание: Заметьте положение корпуса потенциометра по отношению к рычажному механизму.

Осторожно стяните потенциометр с вала.Оставьте потенциометр подсоединенным к проводке, пока не будет установлен новый потенциометр.

Установка потенциометра откидного верха

Осторожно: Важно, чтобы потенциометр был установлен на валу прямо. Используйте винт потенциометра в качестве ориентира. Потенциометр точно установлен на заводе и его нельзя вращать.

Установите:

• потенциометр
• один винт с внутренним шестигранником, затяните.

Затяните трос временно.Подсоедините разъем.

Установите откидной верх в положение, показанное на иллюстрации.

Осторожно: Убедитесь, что проводка не зажата.

Разъедините разъем.Снимите первоначальные ленточные хомуты и первоначальный потенциометр.Проложите новый трос так же, как и старый.Закрепите новый трос при помощи зажимов.Подсоедините разъем.Потенциометр должен быть откалиброван после замены. См. VIDA: Программирование и калибровка системы откидного верха.Чтобы идентифицировать серийный номер, см. VIDA. Идентификация серийного номера системы откидного верха.
