Потенциометр положения дросселя (TP)

Применимость

Описание

Потенциометр TP посылает на ECM сигнал,
характеризующий открытие дроссельной заслонки. ECM
использует эту информацию для вычислений нагрузки
двигателя, например, при ускорениях, а также на холостом
ходу.

Компоненты

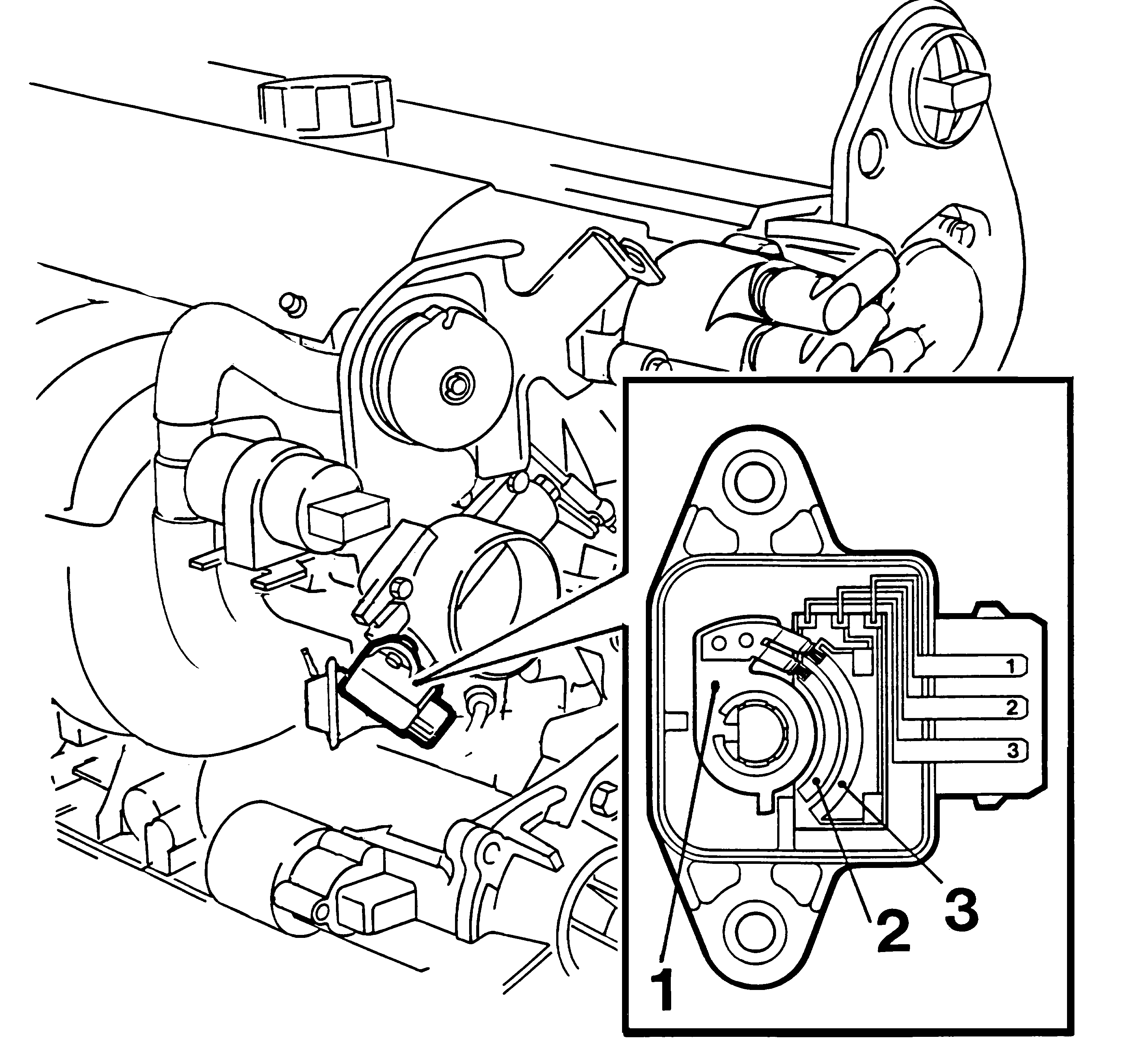

Потенциометр TP состоит из следующих компонентов:

• Ступицы и контактной щетки (1)
• Токопроводящей дорожки (2)
• Реостата (3)

Контактная щетка вращается валом дросселя и
изменяет выходной сигнал датчика. ECM посылает на
токопроводящую дорожку напряжение 5 В. Выходной сигнал
изменяется в пределах от 0,5 В при закрытой дроссельной
заслонке (CTP) до
4,2 В при широко открытой дроссельной заслонке (WOT).ECM применяет подстановочное значение при
отсутствии или искажении сигнала датчика
потенциометра TP.Потенциометр устанавливается на корпусе
дросселя (TB).
