Потенциометр положения дроссельной заслонки (TP)

Применимость

Функции управления

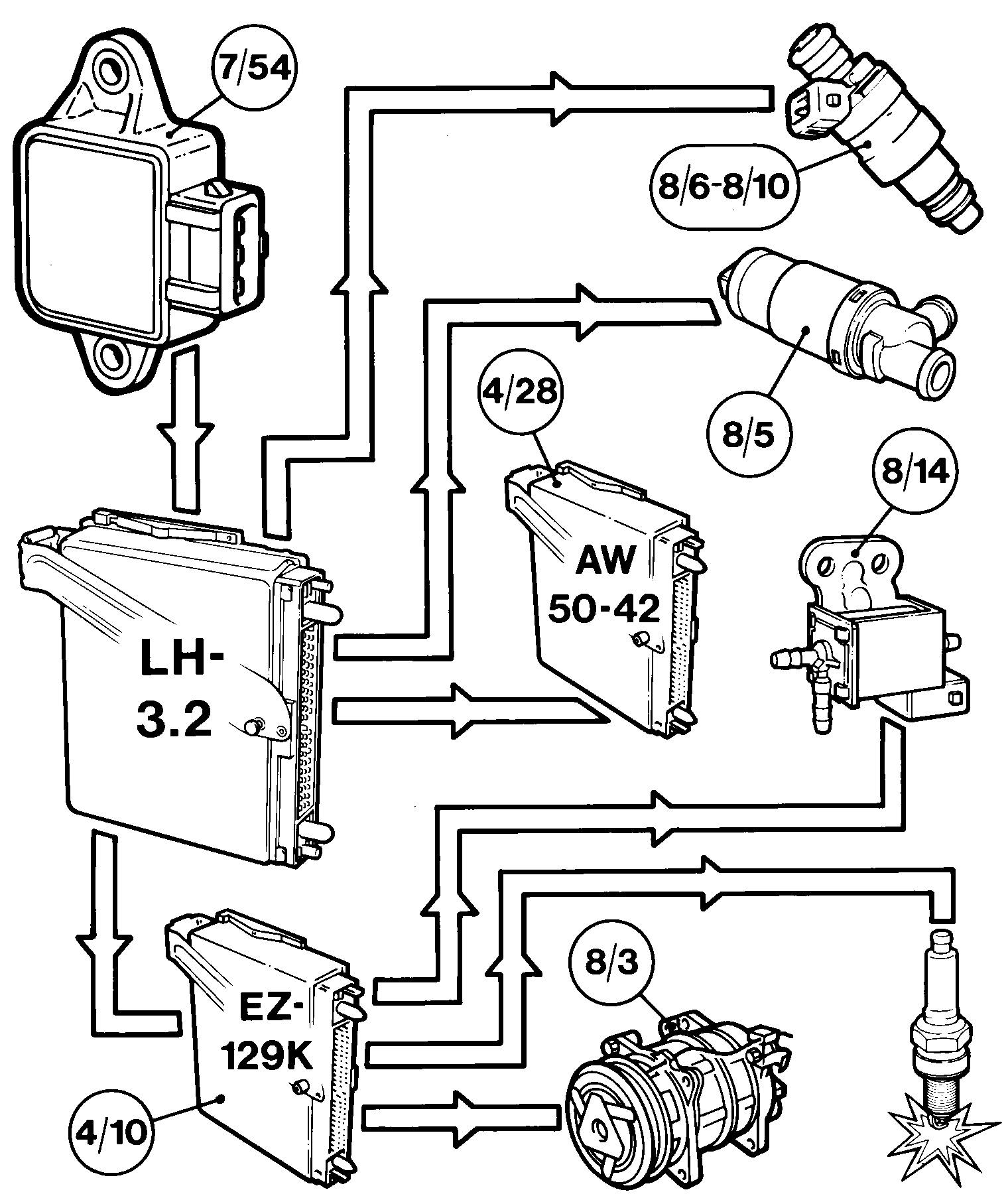

Потенциометр TP (7/54) подает линейный сигнал, пропорциональный углу открытия дросселя. Модуль MFI передает аналоговый сигнал в ICM (4/10) и TCM (4/28).

Сигнал потенциометра TP используется:

• модулем MFI (4/45) для
• ICM (4/10) для
• TCM (4/28), для вычисления необходимой перемены передачи.

Потенциометр TP - устройство

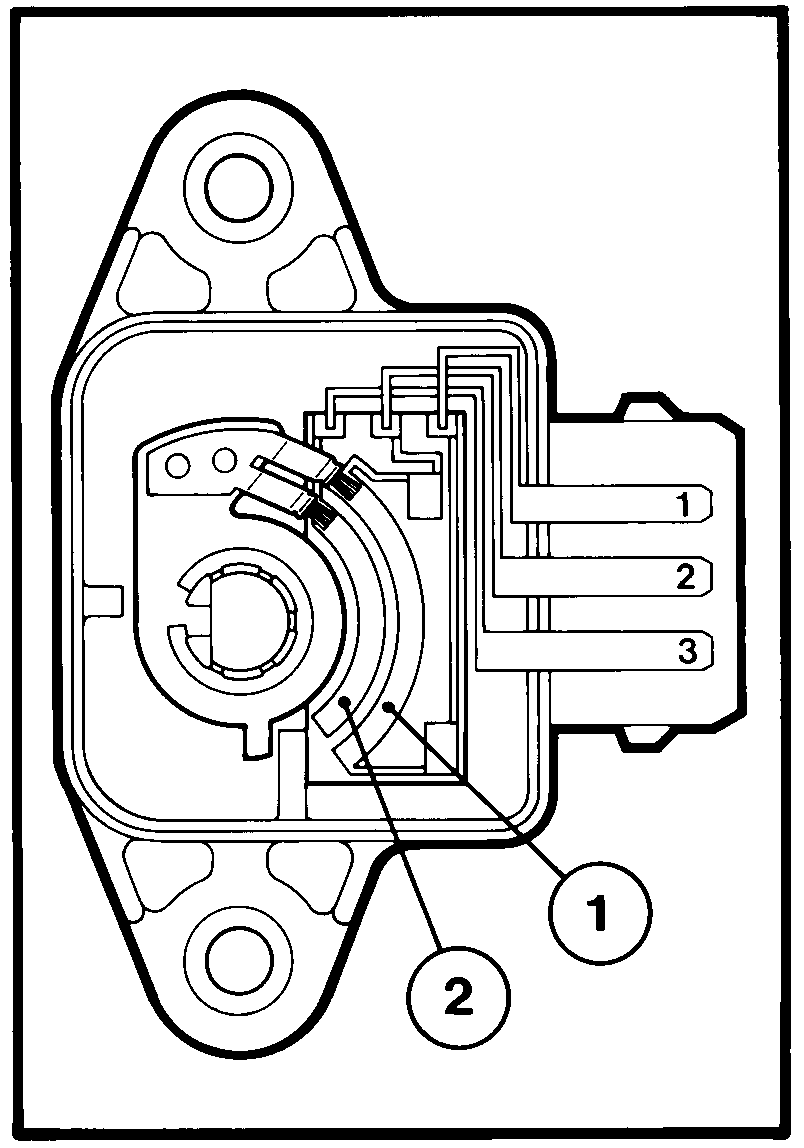

Выше показано положение дросселя при полной нагрузки или полном открытии (WOT). Потенциометр TP снабжен двумя рычагами, которые приводятся в движение дросселем, реостат (1) и контактную площадку (2). Контакт 1 соединен с массой через управляющее устройство, а разъем 2 находится под постоянным напряжением 5 В. В зависимости от положения контактов, выходной сигнал на контакте 3 может изменяться от приблизительно 0,5 В на холостом ходу до приблизительно 4,5 В при полной нагрузке.Главным преимуществом потенциометра TP является отсутствие регулировок; модуль MFI быстро "обучается" распознавать, какие сигналы соответствуют WOT и CTP.
