Потенциометр дроссельной заслонки (B6244FS, B6254FS, B6254GS)

Применимость

Потенциометр дроссельной заслонки посылает на
модуль управления двигателем сигнал,
характеризующий угол открытия дроссельной заслонки.
Модуль управления двигателем использует этот сигнал
для определения когда двигатель
нагружен, например, при разгоне, или работает на холостом
ходу.

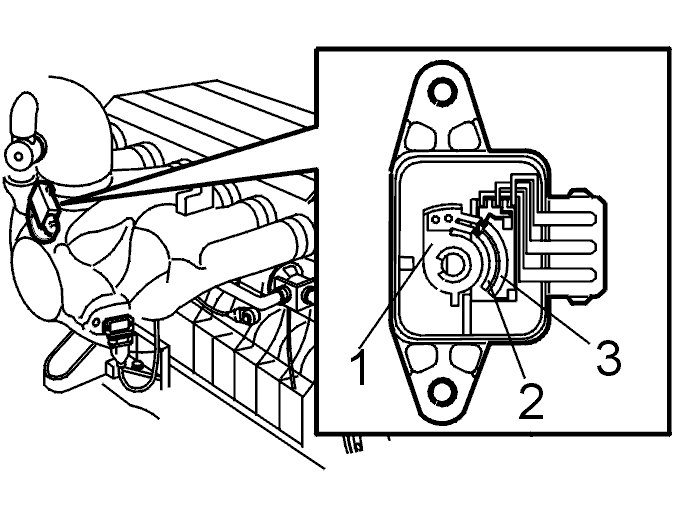

Потенциометр дроссельной заслонки состоит из
следующих элементов:

• ступица со скользящими контактами (1)
• контактная дорожка (2)
• реостат (3).

Ступица со скользящими контактами
поворачиваются вместе с валом дроссельной заслонки.
Это изменяет выходной сигнал потенциометра. С модуля
управления двигателем на контактную дорожку
потенциометра дроссельной заслонки
подается напряжение 5 В. Выходной сигнал изменяется от 0,5
В для закрытой дроссельной заслонки до 4,5 В для полностью
открытой дроссельной заслонки.Если сигнал потенциометра дроссельной заслонки
отсутствует или неверен, модуль управления двигателем
использует заменяющее значение.Потенциометр дроссельной заслонки расположен
на корпусе дроссельной заслонки.
