Применимость

Модель Двигатель Год
C70 (06-) 2008–2013

Примечание: Информация об устройстве GARMIN приведена на сайте www.garmin.com.

Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.

Примечание: - Сведения разделов 1-74 относятся к автомобилям без защитных решеток динамиков.
- Сведения разделов 75-146 относятся к автомобилям с защитными решетками динамиков.

Примечание: Диск с маркировкой "A" из монтажного комплекта используется на автомобилях с защитными решетками динамиков.

Применяется к автомобилям без защитных решеток динамиков

Сборка держателя

Примечание: Следует соблюдать осторожность при работе с компонентами, они хрупкие и могут быть легко повреждены.

IMG-296185

  • Вынуть из монтажного комплекта три винта M5x25 № по каталогу 986957 и гайки.
  • Во избежание слишком сильного сопротивления при затяжке гайки держателя необходимо, удерживая винт, завернуть и отвернуть гайку по всей длине резьбы винта. Эту процедуру следует выполнить для всех винтов и гаек.

IMG-282404

  • Используя специальный инструмент 9814104 (отвертку со звездообразной головкой torx 6), отвернуть два винта крепления разъема в держателе.
  • Осторожно прижать разъем в сторону вместе с кабелем, чтобы открыть доступ к нижней части держателя.

IMG-282405

  • Вынуть из монтажного комплекта четыре распорные втулки.
  • Осторожно поддеть и снять распорную втулку инструментом с № по каталогу 31212784. Номер по каталогу (1) указан на нижней стороне распорной втулки.

IMG-282407

  • Подготовить три винта и вставить их до упора в распорные втулки.

IMG-282408

  • Нанести куски бутиловой ленты на винты так, чтобы головки винтов не выступали наружу из распорной втулки при ее установке.

IMG-282406

  • Установить распорную втулку в нижнюю часть держателя. Убедиться, что поворотные головки держателя с двумя винтами выровнены между небольшими штифтами в продолговатых отверстиях распорной втулки.

IMG-282409

  • При фиксации распорной втулки в требуемом положении будет слышен щелчок.

IMG-282410

Установить разъем в нижнюю часть держателя, при этом:

  • направляющее отверстие (1) в плате разъема должно быть совмещено с соответствующим штифтом в нижней части держателя
  • отверстия (2) в плате должны располагаться над винтами поворотной головки держателя.

IMG-282411

  • Подготовить небольшие винты со звездообразными головками и осторожно завернуть их в разъем, прикрепив его к держателю. Убедиться, что плата разъема располагается надлежащим образом относительно винтов поворотной головки, а люфт отсутствует.
  • Снять бутиловые ленты с винтов.

Подготовка

IMG-246024

  • Поверните ключ зажигания в положение 0.
  • Отсоединить отрицательный кабель аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-279045

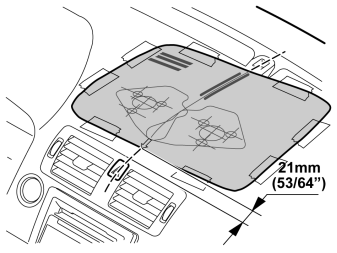

  • Вынуть из монтажного комплекта шаблон. Обрезать его по линии контура.

IMG-279046

  • Установить шаблон так, чтобы его нижняя кромка находилась на расстоянии 21 мм от верхнего края отверстия выпуска воздуха, и он был отцентрирован относительно линии, соединяющей кнопку аварийной световой сигнализации и светодиод.
  • Прикрепить шаблон в требуемом положении клейкой лентой.

IMG-279047

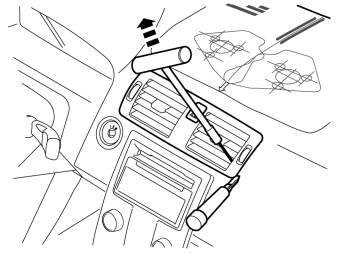

  • Вставив специальный инструмент 9995919 между ребрами вентиляционной решетки и осторожно вытянув вверх четыре фиксатора у нижней кромки, снять вентиляционную решетку. Осторожно поддеть решетку с помощью инструмента для демонтажа резиновых уплотнителей.

Примечание: Следует быть очень осторожным при работе с приборной панелью и ребрами вентиляционной решетки. Эти детали можно легко повредить. Вентиляционная решетка установлена очень плотно.

IMG-279048

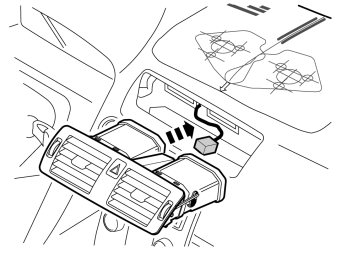

  • Отстыковать разъем аварийной световой сигнализации и сдвинуть блок в сторону.

J8504532

  • Открыть вещевой ящик.
  • Осторожно поддеть панель внутри центральной консоли. Использовать инструмент для демонтажа пластмассовых уплотнителей. Панель прикреплена двумя зажимами с каждой короткой стороны.
  • Извлечь панель наружу, потянув ее вниз.

IMG-263505

  • Снять резиновый коврик и вещевой ящик.

J8504893

Освободить окантовку вокруг дисплея и медиаплеера следующим образом:

  • Небольшой отверткой утопить защелку фиксатора на кромке лотка медиаплеера. Аккуратно поддеть один из углов инструментом для демонтажа пластмассовых уплотнителей.

Примечание: Старайтесь не повредить панель и приборную панель.
- Повторить операцию с другой стороны.

Подсказка: Если другая сторона не отсоединяется, нажать на отсоединенную сторону и вновь установить ее в фиксированное положение, затем повторить процедуру, начав с другой стороны.
- Отогнуть кожух назад. Снять его, потянув вверх.

J8504534

  • Нажать на модуль дисплея сзади центральной консоли и извлечь его наружу. Необходимо использовать обе руки и нажимать непосредственно сзади.
  • Отсоединить два разъема. Отложить дисплей в сторону.

IMG-263585

  • Осторожно согнуть, освободить и вынуть панель рычага стояночного тормоза.

IMG-270743

  • Снять нижнюю крышку.

IMG-263588

Применяется к автомобилям с механической коробкой передач

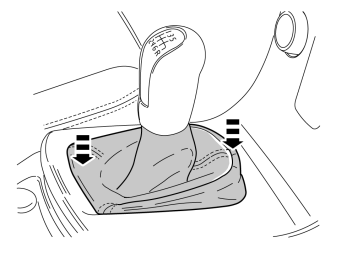

  • Снять чехол рычага переключателя передач с центральной консоли. Вначале поддеть его переднюю кромку инструментом для демонтажа уплотнителей, а затем отсоединить захваты на задней кромке.

IMG-279049

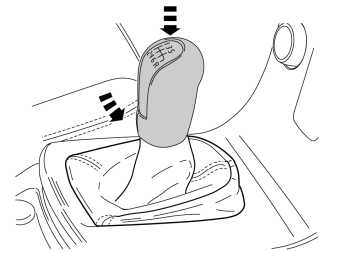

  • Отсоединить ручку от рычага переключения передач, для этого нажать вниз на ручку и повернуть ее чуть дальше 1/4 оборота против часовой стрелки, затем вытянуть вверх.

IMG-263584

Относится ко всем моделям

  • Отвернуть два винта.

IMG-263944

  • Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

IMG-263945

  • Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

IMG-263946

  • Снять задний держатель чашки с заднего туннельного выступа, для этого поддеть переднюю кромку и прижать внутрь фиксаторы, вначале на передней кромке, а затем по бокам.

IMG-263947

  • Выверните винты.

IMG-263948

  • Снять задний туннельный выступ, для этого вытянуть его вверх (1) и назад (2) так, чтобы он освободился от фиксаторов.

IMG-268146

  • Отстыковать разъем на задней кромке туннельной консоли.

IMG-279050

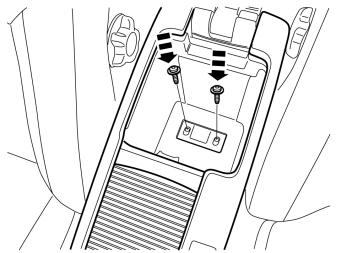

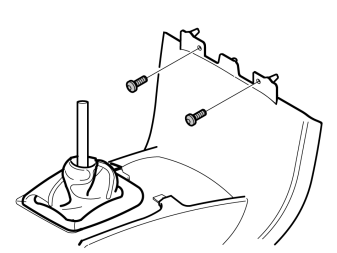

  • Отвернуть два винта на передней кромке туннельной консоли.

Иллюстрация A
IMG-263586

Иллюстрация B
IMG-263587

  • Осторожно поднять вверх защелку фиксатора специальным инструментом 9995919. Одновременно сдвинуть всю туннельную консоль назад так, чтобы получить доступ к двум задним винтам в панели центральной консоли.

IMG-263589

  • Отвернуть два винта.

J8504535

  • Отвернуть два винта крепления панели центральной консоли к приборной панели.
  • Отстыковать разъем в задней части панели управления микроклиматом. Сдвинуть панель в сторону.

IMG-279051

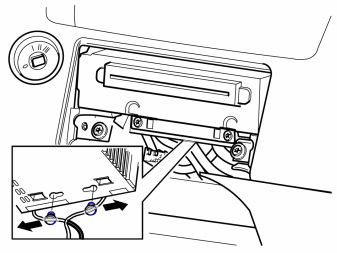

  • Снять два зажима крепления кабелей к медиаплееру, для этого вначале прижать их вбок, а затем вытянуть их наружу вниз.

Примечание: Необходимо действовать осторожно, чтобы не погнуть и не поцарапать оптоволоконные кабели. Не следует сгибать кабели с радиусом менее 25 мм (1").

IMG-279052

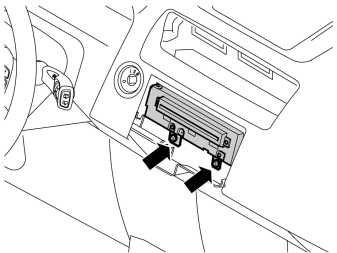

  • Отвернуть два винта с нижней стороны медиаплеера.
  • Вытянуть наружу медиаплеер и отстыковать разъемы с задней стороны.

IMG-279053

  • Прикрыть проем воздуховодов бумагой, чтобы стружка не попала внутрь.
  • Распределить бумагу внутри приборной панели так, чтобы высверливаемая стружка падала на нее.
  • Выбрать шаблон для высверливания отверстий для автомобилей с левосторонним управлением или с правосторонним управлением и разметить отверстия в центре чертилкой.

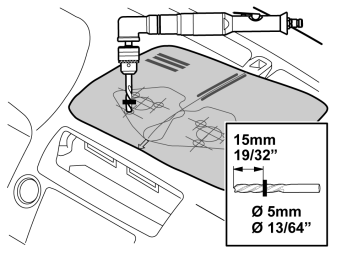

  • Выбрать сверло диаметром Ø5 мм. Установить упор на сверло длиной 15 мм.
  • Высверлить отверстия по шаблону. Просверлить отверстия под прямым углом к приборной панели, где они должны располагаться.

Примечание: Старайтесь не повредить приборную панель.

Иллюстрация A
IMG-279054

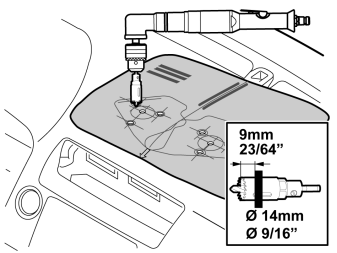

  • Выбрать кольцевую пилу диаметромØ14 мм.
  • Установить вместо центрального направляющего сверла в кольцевой пиле сверло диаметромØ5 мм. Отверстие в держателе больше диаметра сверла. Обмотать лентой конец сверла, чтобы оно плотно сидело на месте в отверстии. Не следует закреплять центральное направляющее сверло фиксирующим винтом. Сверло применяется только для направления кольцевой пилы, так как отверстия в нижней части приборной панели не должны быть больше Ø5 мм.

Иллюстрация B
IMG-279243

  • Установить упор на сверло длиной 9 мм.
  • Высверлить отверстия для трех ножек установочного гнезда.

Примечание: Просверлить только виниловый слой и слой пеноматериала, пластиковый слой (1) с нижней стороны приборной панели не высверливать, так как получится слишком большое отверстие для гаек, которые должны быть затянуты снизу.

IMG-280703

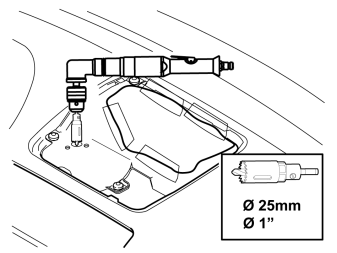

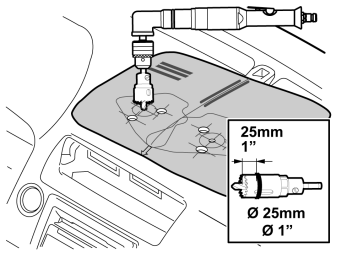

  • Выбрать кольцевую пилу диаметром Ø25 мм.
  • Вновь заменить центральное сверло в кольцевой пиле на первоначальное центральное направляющее сверло.
  • Высверлить отверстие для разъема. Высверлить все слои приборной панели. Использовать упор на сверло длиной 25 мм.

Примечание: Старайтесь не повредить приборную панель.

IMG-277332

  • Используя небольшую отвертку, прочистить три небольших отверстия от стружки так, чтобы показался расположенный снизу слой пластика.
  • Извлечь бумагу из воздуховодов и снизу из-под приборной панели. Убедиться, что никакой стружки не осталось внутри приборной панели.

Установка

IMG-279055

  • Вынуть из монтажного комплекта установочное гнездо и вставить три шпильки вниз в отверстия пластикового слоя приборной панели.

IMG-279056

  • Вынуть из монтажного комплекта три гайки и привернуть установочное гнездо.

IMG-279057

  • Вынуть из монтажного комплекта короткий соединительный кабель и прикрепить разъем снизу установочного гнезда.

IMG-268148

  • Понять вверх туннельную консоль и немного оттянуть ее назад.
  • Отстыковать спереди большой серый разъем.

IMG-271448

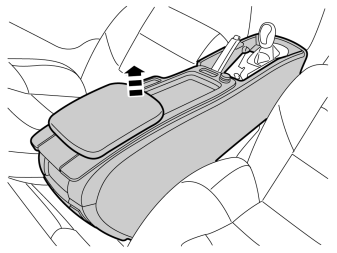

  • Поднять и снять центральную консоль.

Примечание: При снятии и установке туннельной консоли следует защищать рычаг стояночного тормоза и рычаг переключения передач.

IMG-279263

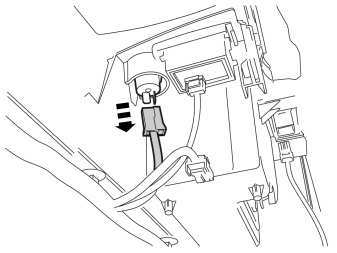

  • Отстыковать разъем от гнезда питания напряжением 12 В.

IMG-279264

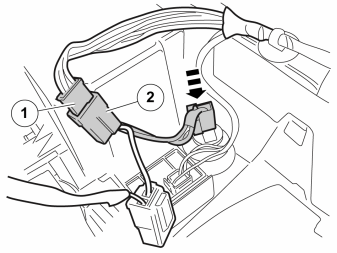

Новый кабель прокладывают аналогично на автомобилях с лево- и правосторонним управлением: с правой стороны туннельной консоли и вверх на центральной консоли до зоны вентиляционных патрубков.

  • Положить туннельную консоль верхней стороной вниз на поверхность, которая не оставит на ней повреждений.
  • Вынуть новый кабельный жгут из монтажного комплекта, подстыковать черную розетку штырькового разъема напряжением 12 В (1) к ответной белой гнездной части разъема (2) на подсоединяемом переходном кабеле.
  • Подсоединить другой свободный белый штырьковый разъем переходного кабеля к розетке 12 В.

IMG-279265

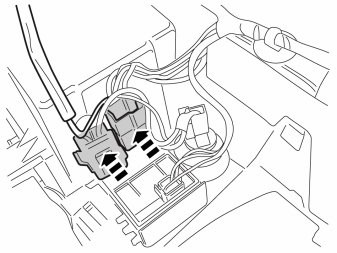

  • Прикрепить держатель предохранителя и разъем бутиловой лентой к передней кромке вещевого ящика.

IMG-279266

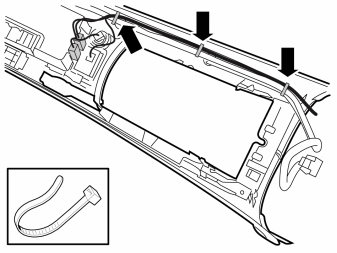

  • Прикрепить кабельный жгут вдоль уже проложенного кабельного жгута, используя три кабельные стяжки.

IMG-279267

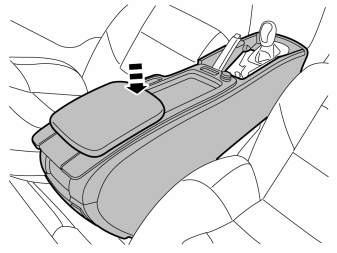

Примечание: При установке туннельной консоли следует защищать рычаг стояночного тормоза и рычаг переключения передач.

  • Нажать вниз на туннельную консоль и зафиксировать ее в этом положении. Но пока не нажимать и не сдвигать ее вперед в штатное положение.
  • Проложить кабельный жгут от розетки 12 В по правой стороне передней кромки туннельной консоли.

IMG-279285

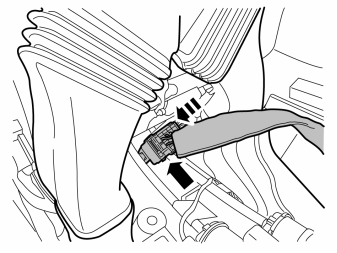

  • Состыковать оба больших серых разъема спереди туннельной консоли.

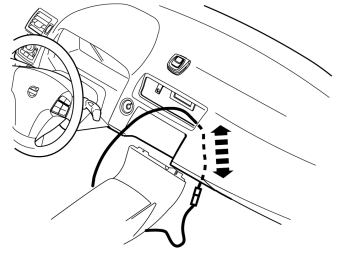

IMG-279069

  • Уставить шланг с проволочной спиралью от места расположения отверстия выпуска воздуха вниз до правой стороны туннельной консоли.
  • Прикрепить разъем и часть кабельного жгута лентой к шлангу с проволочной спиралью.
  • Осторожно ввести кабельный жгут в отверстие выпуска воздуха.

Примечание: Проложить кабельный жгут так, чтобы он не задевал за соседние детали и не снашивался.

IMG-279070

  • Подсоединить кабель от установочного гнезда к прокладываемому новому кабелю.

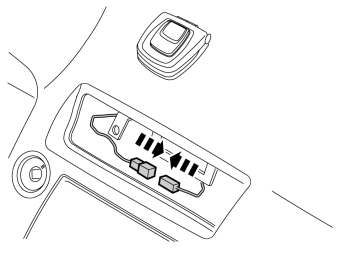

  • Прикрепить два зеленых разъема отрезком бутиловой ленты в подходящем месте во избежание дребезга.
  • Потянуть вниз излишек кабеля и скрыть его под ковриком пола.

Завершение работы

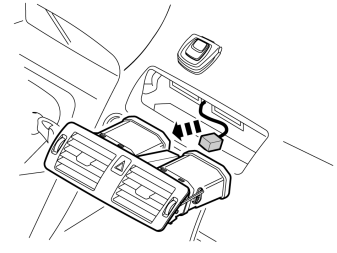

IMG-279071

  • Подсоединить кабель аварийной световой сигнализации.

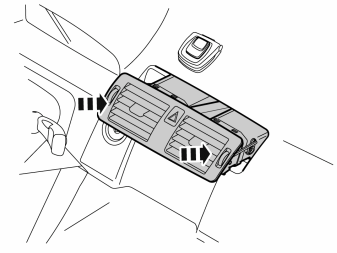

IMG-279072

Примечание: Убедиться, что кабель установочного гнезда не защемлен.

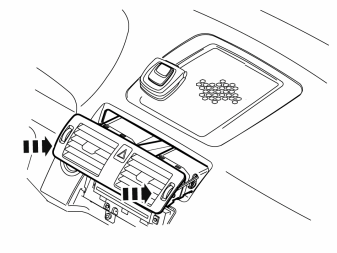

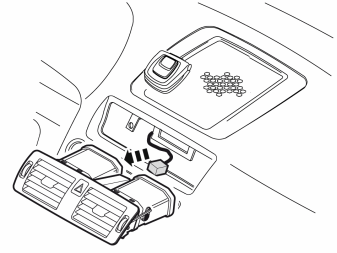

  • Прижать и установить вентиляционные решетки на место на приборную панель.

IMG-263624

  • Подсоединить разъемы к медиаплееру.
  • Установить медиаплеер на место и прикрепить его.

IMG-263625

IMG-263626

  • Подстыковать разъем панели центральной консоли и установить панель на место.

IMG-263627

Применяется к автомобилям с механической коробкой передач
IMG-279073

IMG-279075

Рисунки A и B применяются ко всем моделям.
IMG-263629

IMG-263630

IMG-272584

IMG-263631

IMG-279077

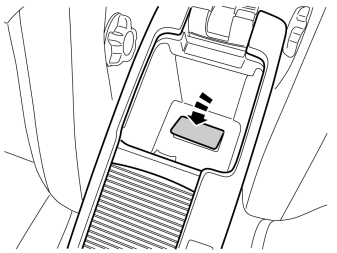

IMG-279078

IMG-263634

IMG-263636

IMG-263638

IMG-263703

IMG-272585

IMG-272586

IMG-263947

IMG-272587

IMG-272588

IMG-242267

  • Поверните ключ зажигания в положение II.
  • Присоедините на место отрицательный провод аккумуляторной батареи

Применяется к автомобилям с защитными решетками динамиков

Сборка держателя

Примечание: Следует соблюдать осторожность при работе с компонентами, они хрупкие и могут быть легко повреждены.

IMG-296185

  • Вынуть из монтажного комплекта три винта M5x20 № по каталогу 986956 и гайки.
  • Во избежание слишком сильного сопротивления при затяжке гайки держателя необходимо, удерживая винт, завернуть и отвернуть гайку по всей длине резьбы винта. Эту процедуру следует выполнить для всех винтов и гаек.

IMG-282404

  • Используя специальный инструмент 9814104 (отвертку со звездообразной головкой torx 6), отвернуть два винта крепления разъема в держателе.
  • Осторожно прижать разъем в сторону вместе с кабелем, чтобы открыть доступ к нижней части держателя.

IMG-282405

  • Вынуть из монтажного комплекта четыре распорные втулки.
  • Осторожно поддеть и снять распорную втулку инструментом с № по каталогу 31212525. Номер по каталогу (1) указан на нижней стороне распорной втулки.

IMG-282407

  • Подготовить три винта и вставить их до упора в распорные втулки.

IMG-282408

  • Нанести куски бутиловой ленты на винты так, чтобы головки винтов не выступали наружу из распорной втулки при ее установке.

IMG-282406

  • Установить распорную втулку в нижнюю часть держателя. Убедиться, что поворотные головки держателя с двумя винтами выровнены между небольшими штифтами в продолговатых отверстиях распорной втулки.

IMG-282409

  • При фиксации распорной втулки в требуемом положении будет слышен щелчок.

IMG-282410

Установить разъем в нижнюю часть держателя, при этом:

  • направляющее отверстие (1) в плате разъема должно быть совмещено с соответствующим штифтом в нижней части держателя
  • отверстия (2) в плате должны располагаться над винтами поворотной головки держателя.

IMG-282411

  • Подготовить небольшие винты со звездообразными головками и осторожно завернуть их в разъем, прикрепив его к держателю. Убедиться, что плата разъема располагается надлежащим образом относительно винтов поворотной головки, а люфт отсутствует.
  • Снять бутиловые ленты с винтов.

Подготовка

IMG-246024

  • Поверните ключ зажигания в положение 0.
  • Отсоединить отрицательный кабель аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-279092

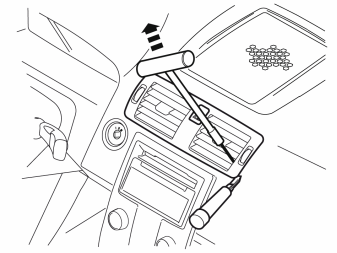

  • Вставив специальный инструмент 9995919 между ребрами вентиляционной решетки и осторожно вытянув вверх четыре фиксатора у нижней кромки, снять вентиляционную решетку. Осторожно поддеть решетку с помощью инструмента для демонтажа резиновых уплотнителей.

Примечание: Следует быть очень осторожным при работе с приборной панелью и ребрами вентиляционной решетки. Эти детали можно легко повредить. Вентиляционная решетка установлена очень плотно.

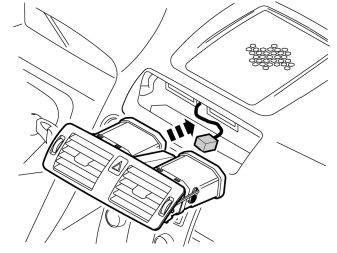

IMG-279093

  • Отстыковать разъем аварийной световой сигнализации и сдвинуть блок в сторону.

J8504532

  • Открыть вещевой ящик.
  • Осторожно поддеть панель внутри центральной консоли. Использовать инструмент для демонтажа пластмассовых уплотнителей. Панель прикреплена двумя зажимами с каждой короткой стороны.
  • Извлечь панель наружу, потянув ее вниз.

IMG-263505

  • Снять резиновый коврик и вещевой ящик.

J8504893

Освободить окантовку вокруг дисплея и медиаплеера следующим образом:

  • Небольшой отверткой утопить защелку фиксатора на кромке лотка медиаплеера. Аккуратно поддеть один из углов инструментом для демонтажа пластмассовых уплотнителей.

Примечание: Старайтесь не повредить панель и приборную панель.
- Повторить операцию с другой стороны.

Подсказка: Если другая сторона не отсоединяется, нажать на отсоединенную сторону и вновь установить ее в фиксированное положение, затем повторить процедуру, начав с другой стороны.
- Отогнуть кожух назад. Снять его, потянув вверх.

J8504534

  • Нажать на модуль дисплея (1) сзади центральной консоли и извлечь его наружу. Необходимо использовать обе руки и нажимать непосредственно сзади.
  • Отсоединить два разъема. Отложить дисплей в сторону.

IMG-263585

  • Осторожно согнуть, освободить и вынуть панель рычага стояночного тормоза.

IMG-270743

  • Снять нижнюю крышку.

IMG-263588

Применяется к автомобилям с механической коробкой передач

  • Снять чехол рычага переключателя передач с центральной консоли. Вначале поддеть его переднюю кромку инструментом для демонтажа уплотнителей, а затем отсоединить захваты на задней кромке.

IMG-279049

  • Отсоединить ручку от рычага переключения передач, для этого нажать вниз на ручку и повернуть ее чуть дальше 1/4 оборота против часовой стрелки, затем вытянуть вверх.

IMG-263584

Относится ко всем моделям

  • Отвернуть два винта.

IMG-263944

  • Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

IMG-263945

  • Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

IMG-263946

  • Снять задний держатель чашки с заднего туннельного выступа, для этого поддеть переднюю кромку и прижать внутрь фиксаторы, вначале на передней кромке, а затем по бокам.

IMG-263947

  • Выверните винты.

IMG-263948

  • Снять задний туннельный выступ, для этого вытянуть его вверх (1) и назад (2) так, чтобы он освободился от фиксаторов.

IMG-268146

  • Отстыковать разъем на задней кромке туннельной консоли.

IMG-279050

  • Отвернуть два винта на передней кромке туннельной консоли.

Иллюстрация A
IMG-263586

Иллюстрация B
IMG-263587

  • Осторожно поднять вверх защелку фиксатора специальным инструментом 9995919. Одновременно сдвинуть всю туннельную консоль назад так, чтобы получить доступ к двум задним винтам в панели центральной консоли.

IMG-263589

  • Отвернуть два винта.

J8504535

  • Отвернуть два винта крепления панели центральной консоли к приборной панели.
  • Отстыковать разъем в задней части панели управления микроклиматом и сдвинуть панель в сторону.

IMG-279045

  • Вынуть из монтажного комплекта шаблон. Обрезать его по линии контура.

IMG-279094

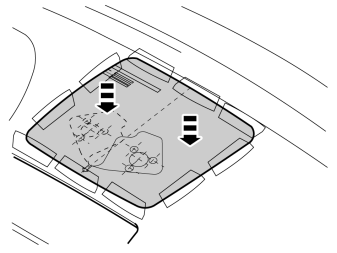

  • Прикрепить шаблон к решетке динамика клейкой лентой.

Иллюстрация A
IMG-279095

Иллюстрация B

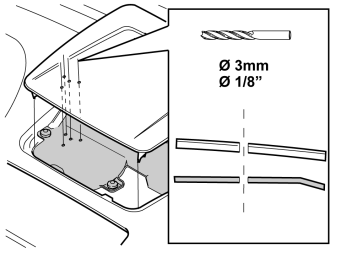

IMG-279096

  • Прикрыть проем воздуховодов бумагой, чтобы стружка не попала внутрь.
  • Распределить бумагу внутри приборной панели так, чтобы высверливаемая стружка падала на нее.
  • Выбрать шаблон для высверливания отверстий для автомобилей с левосторонним управлением или с правосторонним управлением. Разметить отверстия в центре чертилкой.

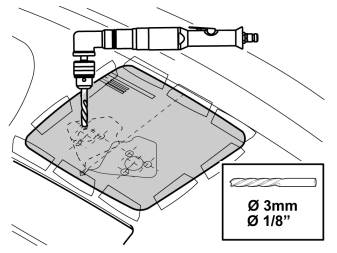

  • Осторожно высверлить отверстия по шаблону сверлом диаметром Ø3 мм. Просверлить отверстия под прямым углом сквозь решетку и кронштейн динамика.
  • Снять шаблон.

Иллюстрация A
IMG-279244

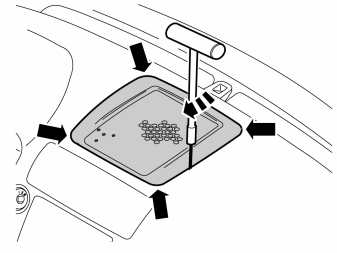

  • Снять решетку динамика следующим образом: вставить специальный инструмент 999-5919-46 в место соединения решетки динамика и приборной панели до его зацепления приблизительно так, как показано на рисунке.
  • Повернуть инструмент на 90° так, чтобы его изогнутая часть зацепилась за нижнюю часть решетки динамика.

Иллюстрация B
IMG-279245

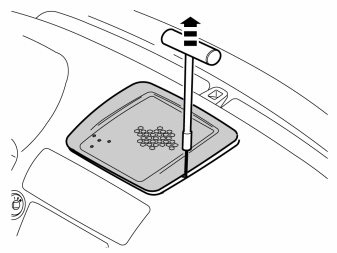

  • Потянуть инструмент вверх и отсоединить решетку динамика. Решетка динамика прочно закреплена четырьмя зажимами. Передвинуть инструмент ближе к зажимам, чтобы облегчить снятие решетки.

Примечание: Старайтесь не повредить приборную панель.
- Поднять и снять решетку динамика.

IMG-279101

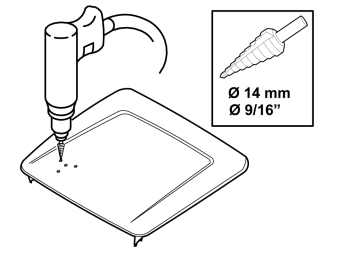

  • Высверлить три отверстия для ножек установочного гнезда, используя ступенчатое сверло диаметром Ø14 мм.

IMG-279102

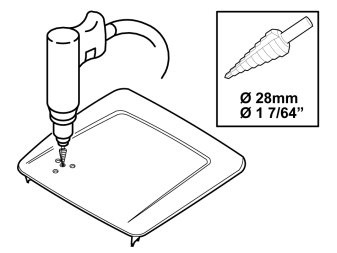

  • Подготовить ступенчатое сверло и высверлить отверстие для присоединения держателя, используя сверло диаметром Ø28 мм.

IMG-279103

  • Прикрепить отрезок ткани поверх динамика клейкой лентой.
  • Высверлить соответствующее отверстие в консоли динамика, используя кольцевую пилу диаметром Ø25 мм.

IMG-279104

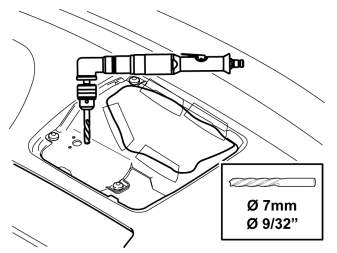

  • Высверлить отверстия для шпилек установочного гнезда, используя сверло диаметром Ø7 мм.
  • Снять ткань с динамика.
  • Снять бумагу с приборной панели и с воздуховодов.
  • Извлечь бумагу из отверстий воздуховодов.

Установка

Рисунки A и B
IMG-279107

IMG-279108

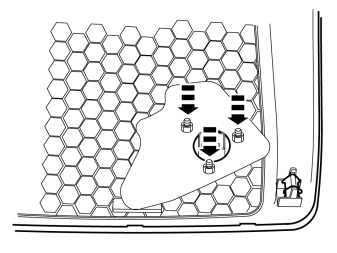

  • Вынуть из монтажного комплекта три гайки, шайбы и установочное гнездо и прикрепить их к решетке динамика.
  • Затянуть крепление установочного гнезда.

IMG-268148

  • Понять вверх туннельную консоль и немного оттянуть ее назад.
  • Отстыковать спереди большой серый разъем.

IMG-271448

  • Поднять и снять центральную консоль.

Примечание: При снятии и установке туннельной консоли следует защищать рычаг стояночного тормоза и рычаг переключения передач.

IMG-279263

  • Отстыковать разъем от гнезда питания напряжением 12 В.

IMG-279264

Новый кабель прокладывают аналогично на автомобилях с лево- и правосторонним управлением: с правой стороны туннельной консоли и вверх на центральной консоли до зоны вентиляционных патрубков.

  • Положить туннельную консоль верхней стороной вниз на поверхность, которая не оставит на ней повреждений.
  • Вынуть новый кабельный жгут из монтажного комплекта, подстыковать черную розетку штырькового разъема напряжением 12 В (1) к ответной белой гнездной части разъема (2) на подсоединяемом переходном кабеле.
  • Подсоединить другой свободный белый штырьковый разъем переходного кабеля к розетке 12 В.

IMG-279265

  • Прикрепить держатель предохранителя и разъем бутиловой лентой к передней кромке вещевого ящика.

IMG-279266

  • Прикрепить кабельный жгут вдоль уже проложенного кабельного жгута, используя три кабельные стяжки.

IMG-279267

Примечание: При установке туннельной консоли следует защищать рычаг стояночного тормоза и рычаг переключения передач.

  • Нажать вниз на туннельную консоль и зафиксировать ее в этом положении. Но пока не нажимать и не сдвигать ее вперед в штатное положение.
  • Проложить кабельный жгут от розетки 12 В по правой стороне передней кромки туннельной консоли.

IMG-279285

  • Состыковать оба больших серых разъема спереди туннельной консоли.

IMG-279246

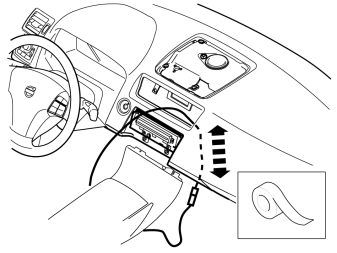

  • Уставить шланг с проволочной спиралью от места расположения отверстия выпуска воздуха вниз до правой стороны туннельной консоли.
  • Прикрепить разъем и часть кабельного жгута лентой к шлангу с проволочной спиралью.
  • Осторожно ввести кабельный жгут в отверстие выпуска воздуха.

Примечание: Проложить кабельный жгут так, чтобы он не задевал за соседние детали и не снашивался.

IMG-279111

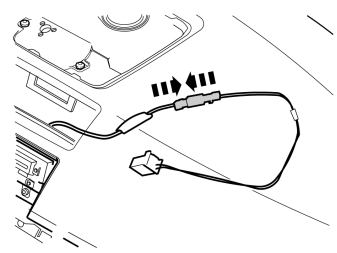

  • Вынуть из монтажного комплекта короткий соединительный кабель и подсоединить его к новому прокладываемому кабельному жгуту.

IMG-279113

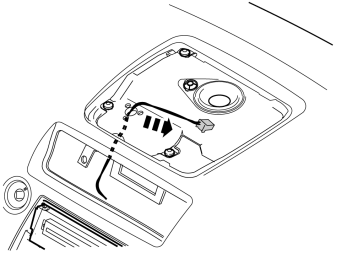

  • Осторожно ввести кабельный жгут вверх сквозь отверстие в консоли динамика.

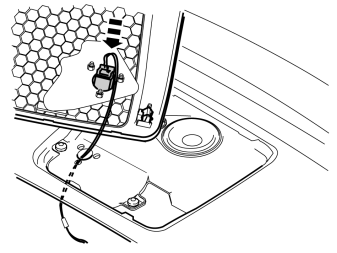

IMG-279114

  • Подстыковать разъем прокладываемого кабеля к соединительному разъему на установочном гнезде.

IMG-279115

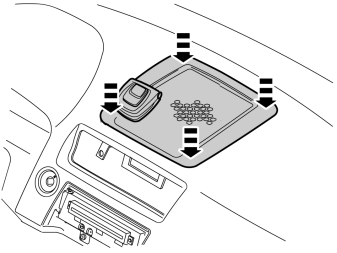

Примечание: Перед установкой решетки проверить, что шпильки вошли в соответствующие отверстия.

  • Ввести кабель сквозь отверстия в решетке и в консоли динамика.
  • Осторожно насадить решетку динамика с установочным гнездом на консоль динамика и прижать ее. При необходимости заровнять напильником отверстия для шпилек.
  • Извлечь бумагу изнутри приборной панели и воздуховодов.
  • Прикрепить два зеленых разъема отрезком бутиловой ленты в подходящем месте во избежание дребезга.
  • Потянуть вниз излишек кабеля и скрыть его под ковриком пола.

Завершение работы

IMG-279247

  • Подсоединить кабель аварийной световой сигнализации.

IMG-279116

Примечание: Убедиться, что кабель установочного гнезда не защемлен.

  • Прижать и установить вентиляционные решетки на место на приборную панель.

IMG-263626

  • Подстыковать разъем панели центральной консоли и установить панель на место.

IMG-263627

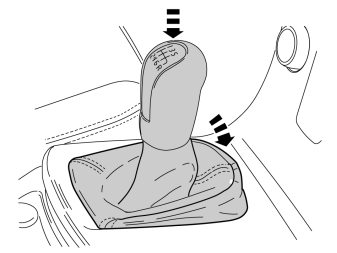

Применяется к автомобилям с механической коробкой передач
IMG-279073

IMG-279075

Рисунки A и B применяются ко всем моделям.
IMG-263629

IMG-263630

IMG-272584

IMG-263631

IMG-279077

IMG-279078

IMG-263634

IMG-263636

IMG-263638

IMG-263703

IMG-272585

IMG-272586

IMG-263947

IMG-272587

IMG-272588

IMG-242267

  • Поверните ключ зажигания в положение II.
  • Присоедините на место отрицательный провод аккумуляторной батареи

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
