Портативная навигационная система (2003, 2004)

Примечание: Следует соблюдать осторожность при работе с компонентами, они хрупкие и могут быть легко повреждены.

• Вынуть из монтажного комплекта три винта M5x20 № по каталогу 986956 и гайки.
• Во избежание слишком сильного сопротивления при затяжке гайки держателя необходимо, удерживая винт, завернуть и отвернуть гайку по всей длине резьбы винта. Эту процедуру следует выполнить для всех винтов и гаек.

• Используя специальный инструмент 9814104 (отвертку со звездообразной головкой torx 6), отвернуть два винта крепления разъема в держателе.
• Осторожно прижать разъем в сторону вместе с кабелем, чтобы открыть доступ к нижней части держателя.

• Вынуть из монтажного комплекта четыре распорные втулки.Осторожно поддеть и снять распорную втулку инструментом с № по каталогу 31212525. Номер по каталогу (1) указан на нижней стороне распорной втулки.

• Подготовить три винта и вставить их до упора в распорные втулки.

• Нанести куски бутиловой ленты на винты так, чтобы головки винтов не выступали наружу из распорной втулки при ее установке.

Иллюстрация A

• Установить распорную втулку в нижнюю часть держателя.

Иллюстрация B

• Убедиться, что поворотные головки держателя с двумя винтами выровнены между небольшими штифтами в продолговатых отверстиях распорной втулки. При фиксации распорной втулки в требуемом положении будет слышен щелчок.

• Установить разъем в нижнюю часть отверстия. Направляющее отверстие (1) в плате разъема должно быть совмещено с соответствующим штифтом в нижней части держателя, а отверстия (2) в плате должны располагаться над винтами поворотной головки держателя.

• Подготовить небольшие винты со звездообразными головками и осторожно завернуть их в разъем, прикрепив его к держателю. Убедиться, что плата разъема располагается надлежащим образом относительно винтов поворотной головки, а люфт отсутствует.
• Снять бутиловые ленты с винтов.

• Поверните ключ зажигания в положение 0.
• Отсоединить отрицательный кабель аккумуляторной батареи.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Применяется к автомобилям с автоматической коробкой передач

• Поверните ключ зажигания в положение II.

Относится ко всем моделям

• Установить рычаг переключения передач в крайнее заднее положение.
• Используя инструмент для демонтажа уплотнителей, поддеть заднюю кромку панели рычага переключения передач.

• Утопить внутрь фиксаторы и снять панель.

Иллюстрация A

• Отвернуть два винта.
• Снять кронштейн с панелью кондиционера воздуха и радиоприемника с центральной консоли. Потянуть за нижний край до освобождения из крепежа у верхнего края.

Примечание: Старайтесь не повредить снятые детали или соседние панели.

Иллюстрация B

• Разложить ткань для защиты туннельной консоли и блока. Место для укладки показано на рисунке. В зависимости от конструкции кабель можно не отстыковывать, а блок следует отложить в сторону.

Иллюстрация A

• Снять решетку динамика следующим образом: вставить специальный инструмент 9995919 в место соединения решетки динамика и приборной панели до его зацепления приблизительно так, как показано на рисунке.
• Повернуть инструмент на 90° так, чтобы его изогнутая часть зацепилась за нижнюю часть решетки динамика.

Иллюстрация B

• Потянуть инструмент вверх и отсоединить решетку динамика. Решетка динамика прочно закреплена четырьмя зажимами. Передвинуть инструмент ближе к зажиму, чтобы облегчить снятие решетки.

Примечание: Старайтесь не повредить приборную панель.
- Поднять и снять решетку динамика

• Вынуть из монтажного комплекта шаблон и обрезать его по линии контура.

• Прикрепить шаблон к решетке динамика клейкой лентой.

Высверливание отверстий производится одинаково на автомобилях с лево- и правосторонним управлением. Просверлить отверстия под прямым углом к решетке динамика.

• Высверлить отверстия по шаблону, используя сверло диаметром Ø3 мм.
• Снять шаблон.

Рисунки A и B

• Перевернуть решетку динамика и отрезать часть ребер снизу, чтобы в результате получилось отверстие, показанное на рисунке B.

• Высверлить три отверстия для ножек установочного гнезда, используя ступенчатое сверло диаметром Ø14 мм.

• Подготовить ступенчатое сверло и высверлить отверстие для присоединения держателя, используя сверло диаметром Ø28 мм.

• Удалить заусенцы и скруглить острые кромки круглым напильником.

Иллюстрация A

• Вынуть из монтажного комплекта три гайки, шайбы и установочное гнездо и прикрепить их к решетке динамика.

Иллюстрация B

• Затянуть крепление установочного гнезда.

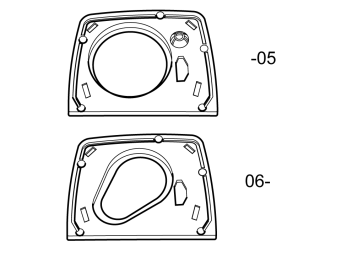

Рисунок A применяется к автомобилям 2005 года выпуска и выпущенным ранее

Рисунок В применяется к автомобилям 2006 года выпуска и выпущенным позже

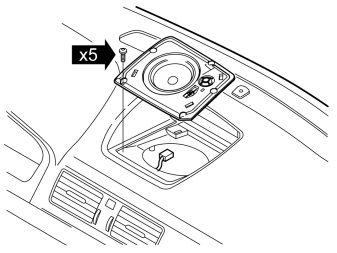

• Отвернуть пять винтов. Поднять динамик и снять разъем.
• Отложить динамик в сторону. В монтажном комплекте имеется новый динамик и консоль.

Иллюстрация C

• На автомобилях без центрального динамика имеется консоль, удерживающая решетку динамика. На этих автомобилях консоль остается на месте, а кабель прокладывают сквозь отверстие.

• Вынуть из монтажного комплекта кабельный жгут и ленту из пеноматериала. Снять защитную ленту.

• Обернуть держатель предохранителя лентой из пеноматериала во избежание дребезга.

Примечание: Кабельный жгут всегда следует прокладывать с правой стороны туннельной консоли и вверх на центральной консоли до проема для решетки динамика на автомобилях с лево- и правосторонним управлением.

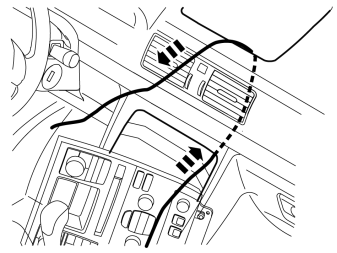

• Подготовить длинный кабельный жгут. Проложить конец кабеля с небольшим разъемом с правой стороны в центральной консоли, затем вывести кабель вверх и наружу через проем для решетки динамика/консоли решетки динамика.

• Вынуть блок с панелью управления микроклиматом и подсоединить разъем (1), отсоединенный от розетки 12 В, к гнездной ответной части разъема (2) на прокладываемом кабеле.
• Подсоединить свободный разъем к розетке 12 В.

Применяется к автомобилям 2005 года выпуска и выпущенным ранее

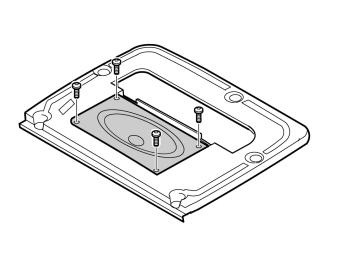

• Вынуть из монтажного комплекта решетку динамика и динамик. Прикрепить динамик винтами, входящими в комплект. Соединения динамиков должны быть обращены вправо.

Рисунок A применяется к автомобилям 2005 года выпуска и выпущенным ранее

Рисунок В применяется к автомобилям 2006 года выпуска и выпущенным позже

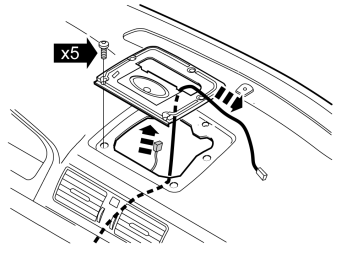

• Подстыковать разъем к динамику. Проложить кабель до установочного гнезда, вставив его в большое отверстие в консоли динамика.
• Закрепить консоль, используя пять прилагаемых винтов.

• Вынуть из монтажного комплекта небольшой кабель и подсоединить его к только что проложенному кабельному жгуту.

• Подготовить динамик и установочное гнездо. Подстыковать разъем небольшого кабеля к установочному гнезду.

• Ввести кабель сквозь отверстие в динамике/консоли, насадить решетку динамика и прижать ее.

• Прикрепить два зеленых разъема отрезком бутиловой ленты в подходящем месте во избежание дребезга.
• Уложить лишнюю часть кабеля в нижнюю часть центральной консоли.
• Подвязать кабель, используя кабельную стяжку.

• Установить блок на место. Убедиться, что кабели и реле размещены так, что они не могут быть повреждены и не испытывают трения.
• Затянуть имеющиеся винты крепления.

• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи
