Положительные провода аккумулятора на стартер/генератор, замена (1992, 1993)

Описание процедуры

Эта процедура имеет два варианта:

• замена (бензиновые двигатели).
• Замена положительных проводов аккумулятора на стартер/генератор (дизельные двигатели).

Демонтаж проводов аккумулятора

Новые провода должны прокладываться параллельно имеющимся. Кабельные наконечники на старых проводах необходимо обрезать, а концы проводов изолировать.

Снимите:

• отрицательный провод аккумулятора
• положительный провод аккумулятора
• провода, соединенные с положительным проводом на аккумуляторе. (Не применимо при замене проводки между стартером и генератором).

Демонтаж охлаждающего вентилятора (применимо к автомобилям без кондиционера)

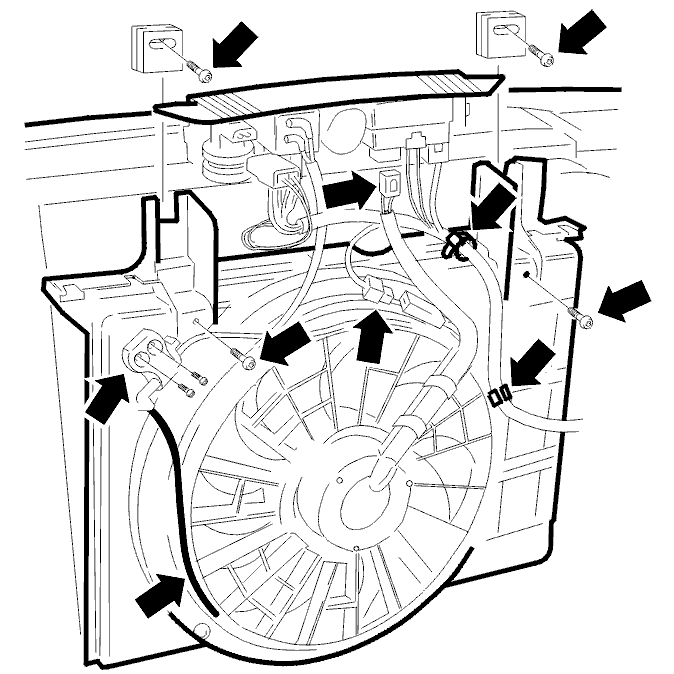

Открутите 4 винта, удерживающих крышку охлаждающего вентилятора.Слегка отведите крышку в сторону, вытяните держатель реле и отсоедините разъемы вентилятора.

Снимите:

• воздухопроводы на коробке модуля управления и корпуса воздухоочистителя
• вентилятор с крышкой.

Демонтаж охлаждающего вентилятора (применимо к автомобилям с кондиционером)

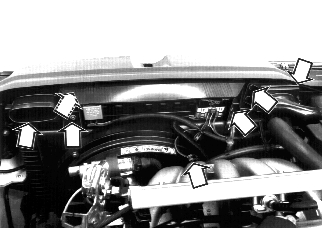

Снимите:

• охлаждающую трубку на коробке модуля управления
• воздухопровод на корпус воздухоочистителя
• винта (4), удерживающих крышку охлаждающего вентилятора и консоль реле.

Отсоедините консоль реле и отключите электрический разъем охлаждающего вентилятора от реле.Отсоедините шланг нагнетаемого воздуха от охладителя нагнетаемого воздуха (применимо к двигателям с турбонаддувом).Отсоедините провод от 2 зажимов на крышке.Отсоедините вакуумные шланги от крышки.Отсоедините вакуумный клапан от крышки.Отключите разъем от электрического охлаждающего вентилятора.Выньте электрический охлаждающий вентилятор с крышкой.

Демонтаж имеющихся кабельных выводов

Снимите брызговик над выводами стартера.Отключите разъемы на стартере/генераторе.Обрежьте кабельные наконечники на проводах, подлежащих замене.Изолируйте концы проводов изоляционной лентой.

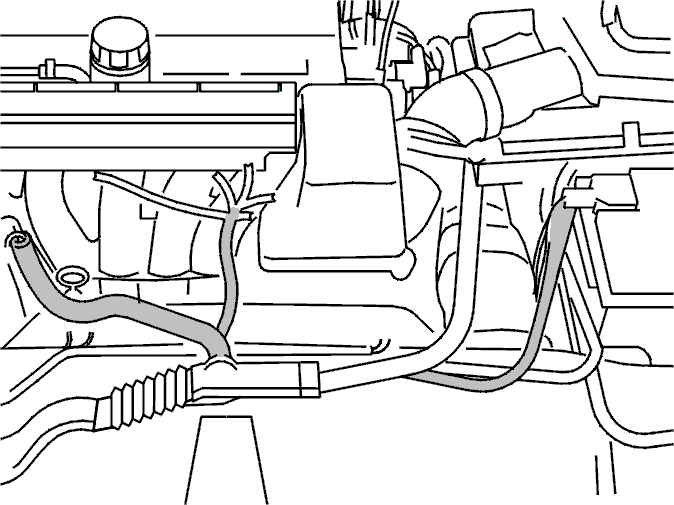

Установка провода

Проложите новый провод параллельно имеющемуся.Прикрепите новый провод с помощью ленточных хомутов к имеющемуся.Подключите новый провод к стартеру/генератору и аккумулятору.Убедитесь в том, что новый провод не производит шума и не может перетереться.Подключите остальные провода ко вновь проложенному.Установите на место снятые детали.

Демонтаж проводов аккумулятора

Новые провода должны прокладываться параллельно имеющимся. Кабельные наконечники на старых проводах необходимо обрезать, а концы проводов изолировать.

Снимите:

• отрицательный провод аккумулятора
• положительный провод аккумулятора
• провода, присоединенные к положительному проводу на аккумуляторе.

Положительный провод аккумулятора, демонтаж

Снимите воздухоочиститель (ACL).Откройте кабельный канал над коробкой передач.Отключите провода от стартера.Обрежьте кабельный наконечник и изолируйте конец провода.

Положительный провод аккумулятора, установка

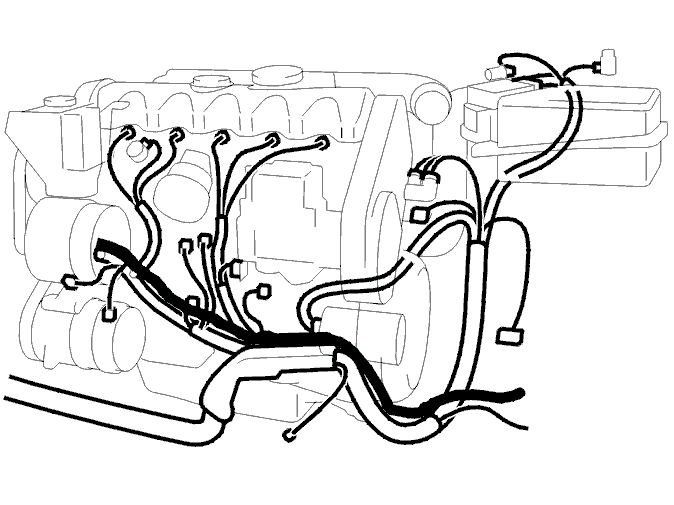

Проложите новый провод в кабельном канале.

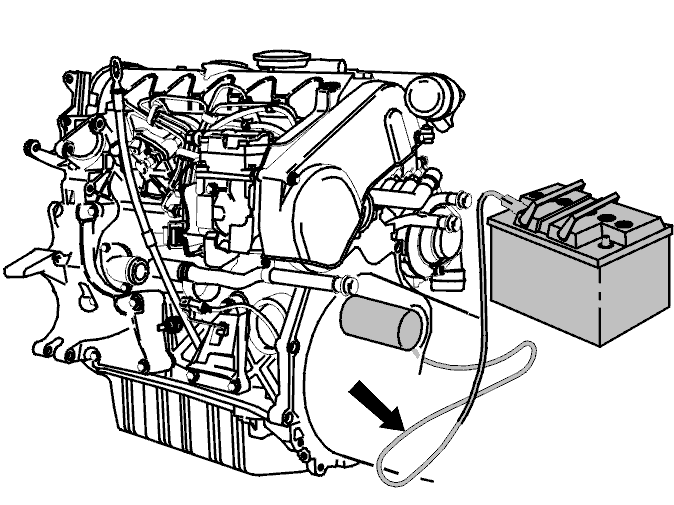

Проложите новый провод параллельно старому от кабельного канала на стартер. Прикрепите его ленточными хомутами к старому проводу.

Новый провод должен прокладываться от кабельного канала к аккумулятору по тому же самому маршруту, что и старый.

Обрежьте старый провод в том месте, где он входит в кабельный канал, и изолируйте конец провода.

Демонтаж провода на генератор

Снимите охлаждающий вентилятор согласно Демонтаж охлаждающего вентилятора (применимо к автомобилям без кондиционера) (без кондиционера) или Демонтаж охлаждающего вентилятора (применимо к автомобилям с кондиционером) (с кондиционером).Отключите положительный провод от генератора.Обрежьте кабельный наконечник и изолируйте конец провода.

Установите на место демонтированные детали.Убедитесь в том, что провода не будут перетираться или дребезжать.Подключите провода к аккумулятору.

Прокладка провода на генератор

Новый провод необходимо проложить от генератора параллельно старому до того места, где положительный провод от аккумулятора входит в кабельный канал.Подключите провод к генератору.Новый провод должен прокладываться к положительному выводу аккумулятора.Подключите провод к положительному выводу.Плотно прикрепите новый провод к старому ленточными хомутами.
