Положения рычага переключателя передач D/MAN - 4-ая передача

Применимость

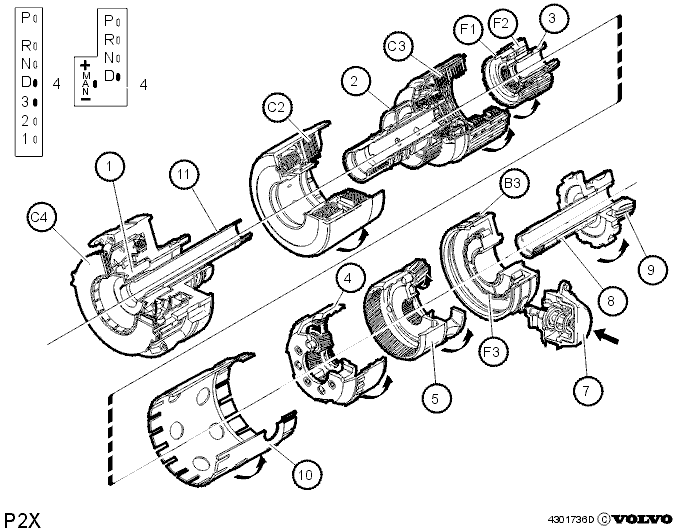

Передача усилия

На четвертой крутящий момент двигателя снижается
при помощи планетарных механизмов.Усилие передается с вала турбинного колеса через
ведомую звездочку (1) на входной вал (2). Вал подсоединен 2-ым
фрикционом (C2) к корпусу сцепления (10), к которому
подсоединен один конец
обратного барабана. Другой конец барабана подсоединен к
зубчатому венцу (4) переднего планетарного механизма (P1).3-ий фрикцион (C3) включен, однако не передает усилие,
поскольку обгонная муфта 1 (F1) движется свободно.4-ый фрикцион (C4) подсоединен к валу 4-го фрикциона (11) и
корпусу коробки передач. Солнечная шестерня (3)
переднего планетарного механизма (P1) соединена с валом и
поэтому находится в
неподвижном положении. Держатель (4) планетарной
передачи вращается вокруг зафиксированного
солнечного зубчатого колеса.Сервопривод (7) блокирует тормоз 3 (B3) вокруг закрепленной
обгонной муфты 3 (F3). F3 свободно движется, и следовательно
функционирует, однако включается только при
подготовке к переключению на
более низкую передачу. Водило планетарной передачи
заднего планетарного механизма таким образом может
вращаться.Планетарная передача переднего планетарного
механизма (P1) вращается, а вместе с ней и зубчатый венец (1),
который вращается с более высокой скоростью. Зубчатый
венец (5) переднего планетарного
механизма (P1) соединен с водилом (5) планетарной передачи
заднего планетарного механизма (P2).И наконец, водило (5) задней планетарной передачи
передает усилие на выходной вал через вал (8) солнечного
зубчатого колеса конечной передачи, через водило
планетарной передачи на
дифференциальную передачу.
