Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 1999 |

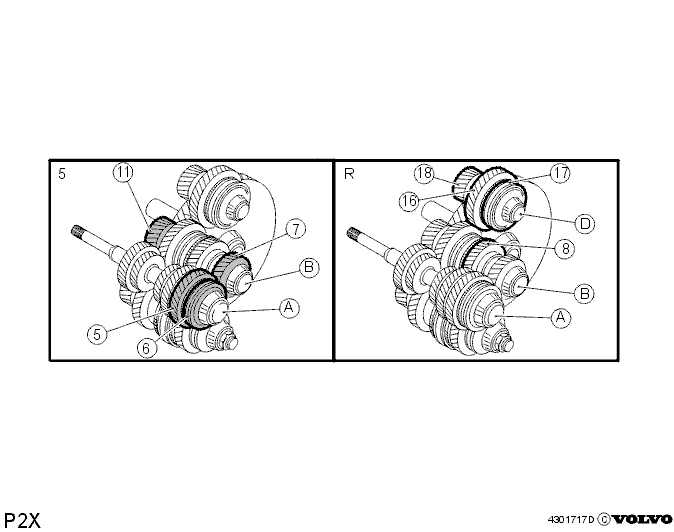

Передача усилия, передача 5
Промежуточная шестерня 5-й передачи фиксируется к
первичному валу таким же образом, как и передачи с 1 по 4.От муфты усилие передается через входной вал (A) к
синхронизатору на шестерне первичного вала и к
промежуточной шестерне 5-й передачи. Усилие продолжает
движение к шестерне 5-ой передачи на
выходном (вторичном) валу через последние ведущие
шестерни 1-ой, 2-ой и 5-ой передач, выходя наконец на
последнюю передачу.
Передача усилия, передача заднего хода
Промежуточная шестерня передачи заднего хода
фиксирует вал заднего хода таким же образом, как и другие
передачи.От муфты усилие передается через входной вал (A), через
шестерню 1-ой передачи на первичном валу к
промежуточной шестерне 1-ой передачи/промежуточной
шестерне заднего хода на верхнем выходном
(вторичном) валу (B). Оттуда усилие передается к
промежуточной шестерне заднего хода, через
синхронизатор, и к последней передаче.
Компоненты, активируемые в выбранных передачах
| Позиция шестерни | Синхронизирующая втулка | Промежуточная шестерня |
|---|---|---|
| Блок | Положение | |
| 5-я | 5-я | 6 |
| Задняя передача | Задняя передача | 17 |
| Позиция шестерни | Промежуточная шестерня вторичного вала зафиксирована к | Шестерне передачи | Последней передаче скоростей |
|---|---|---|---|
| Блок | Положение | Блок | |
| 5-я | Первичный вал | А | 5-я |
| Задняя передача | Вал заднего хода | D | Задняя передача между /промежуточная шестерня 1-ой передачи |
