Положение R рычага переключателя передач - Передача заднего хода

Применимость

Передача усилия

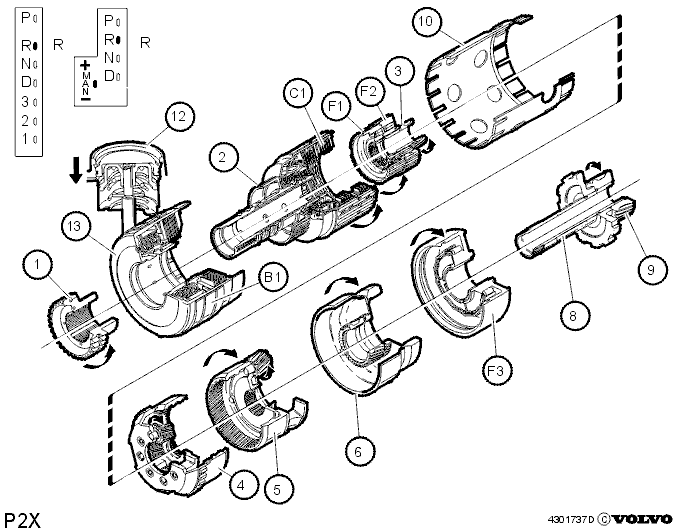

Усилие передается с вала турбинного колеса на ведомую
звездочку (1), которая подсоединена к входному валу (2). Вал
соединен с входным фрикционом (C1), который захватывает
внешнее кольцо
подшипника второй обгонной муфты (F2).Фрикцион обгонной муфты в F2 передает усилие на
солнечное зубчатое колесо (3) переднего планетарного
механизма (P1). При торможении двигателем соединение
обгонной муфты отключается и F2
свободно движется. Тогда автомобиль может свободно
катиться.Сервопривод (12) блокирует тормоз (B1) вокруг корпуса (13) 2-го
фрикциона так, чтобы зафиксировать его. Это означает,
что обратный барабан (10), который подсоединен к корпусу,
также удерживаетс
на месте. Другой конец барабана подсоединен к водилу (4)
планетарной передачи переднего планетарного
механизма (P1), которое также удерживается на месте.Солнечное зубчатое колесо (3) переднего планетарного
механизма (P1) ведет передний зубчатый венец (5) через
планетарные передачи в удерживаемом водиле (4)
планетарной передачи. Зубчатый венец
будет таким образом вращаться в направлении,
противоположном направлению солнечной шестерни.Зубчатый венец переднего планетарного механизма (P1)
подсоединен к водилу (5) планетарной передачи заднего
планетарного механизма (P2), которое будет вращаться.
Держатель планетарной передачи
выходного планетарного механизма (P2) спарен с валом (8)
солнечной шестерни конечной передачи. Крутящий
момент переходит на дифференциал через водило
планетарной передачи конечной передачи.
