Полка для мелкого багажа (Executive/Premier), замена

Подготовительные работы

Подсказка: Если автомобиль оснащен подголовниками с автоматическим опусканием, опустите подголовники, нажав на кнопку на центральной консоли.

Снимите левую боковую подушку в соответствии с .Отсоедините разъем со шторки.

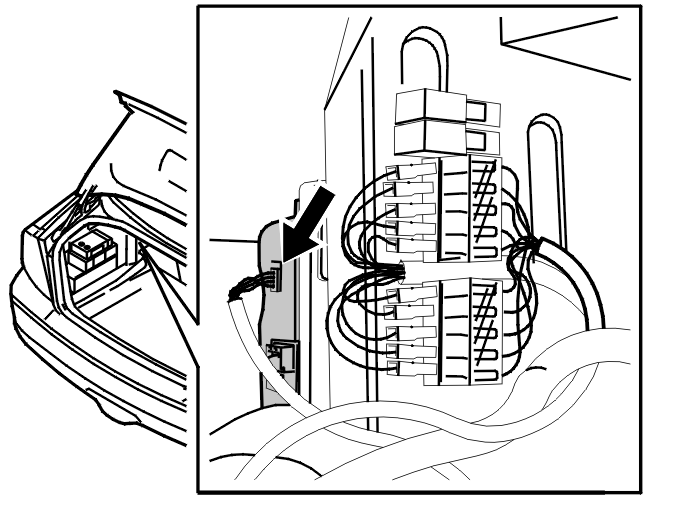

Сложите правую и левую боковые панели в багажном отделении.Отсоедините разъем с ИК-датчика модуля управления для заднего разделителя звука (RAS) в багажном отделении.Установите жгут проводов ИК-датчика в салоне.

Опускание подушки спинки заднего сиденья

Если автомобиль оснащен холодильником, снимите защитные крышки замков подушки спинки заднего сиденья. Будьте осторожны со клееными поверхностями.Вставьте ручки и сложите вперед подушку спинки заднего сиденья.

Снятие вещевой полки

Снимите:

• винты, x2, под полкой для мелкого багажа
• полку для мелкого багажа в соответствии с Полка для вещей.

Установка полки для вещей

Установите:

• полку для мелкого багажа в соответствии с Полка для вещей
• винты, x2, под полкой для мелкого багажа.

Завершение

Установите жгут проводов ИК-датчика в багажном отделении.Установите разъем жгута проводов на модуль управления для заднего разделителя звука (RAS) в багажном отделении.

Если автомобиль оснащен холодильником, установите защитные крышки замков подушки спинки заднего сиденья.Разложите правую и левую боковые панели в багажном отделении.

Установите разъем для шторки.Установите левую боковую подушку в соответствии с .Поднимите подушку спинки заднего сиденья в вертикальное положение.
