Полка аккумуляторной батареи, передняя боковая панель и наружная арка колеса

Полка аккумуляторной батареи

Установите полку на выступ внутренней арки колеса и на переднюю часть переднего лонжерона.Нижняя поверхность полки должна располагаться на одном уровне с нижней поверхностью лонжерона.Проверьте с помощью линейки.

Передняя боковая панель (для 960 -1994)

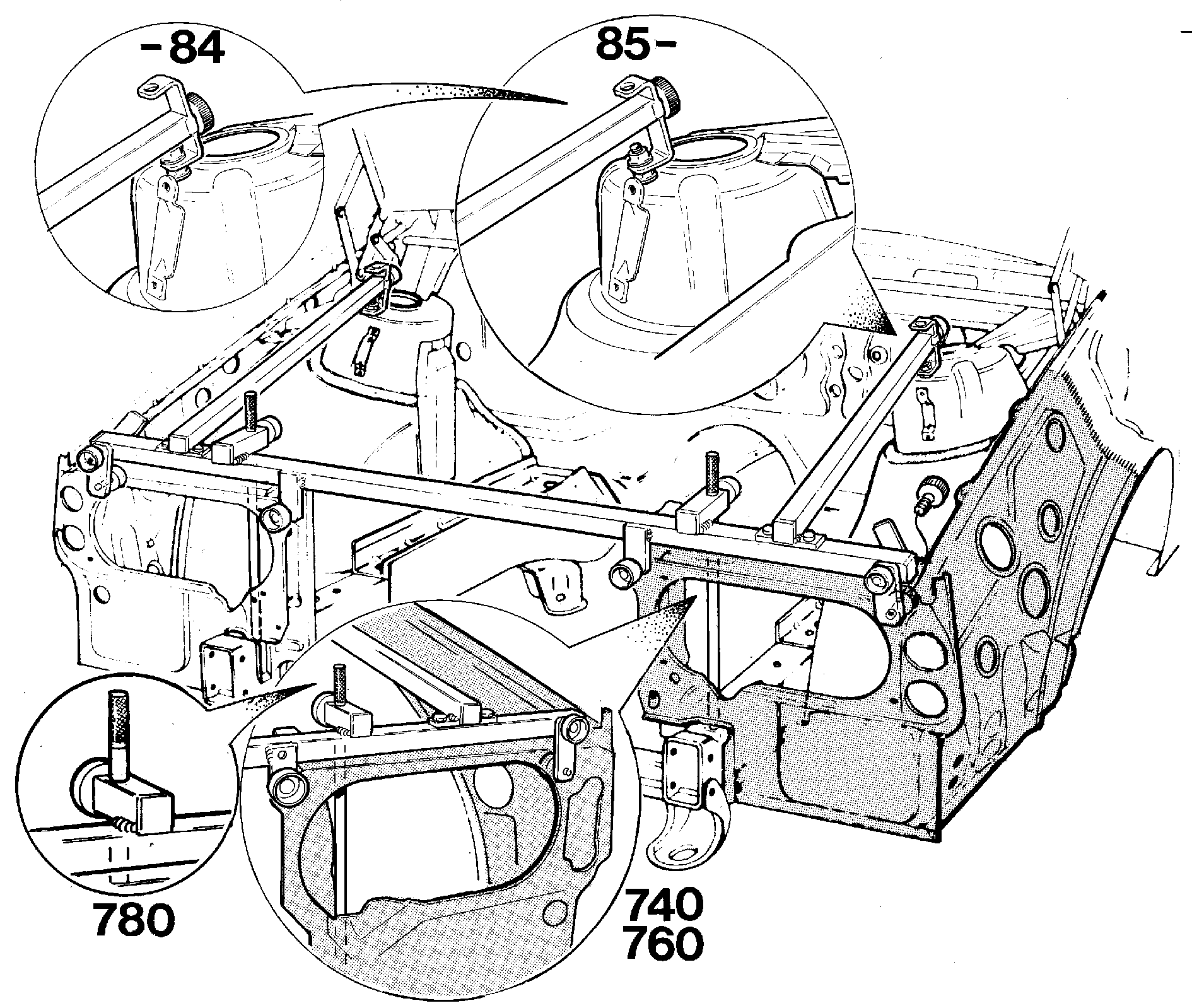

Для определения точного положения передней боковой панели воспользуйтесь держателем 🔧 FIXTUR (FRÄMRE SIDOPLÅTAR FÖR STRÅLKASTARE)).Чрезвычайно важно, чтобы передние боковые панели располагались правильно, так как от этого зависит положение других элементов.

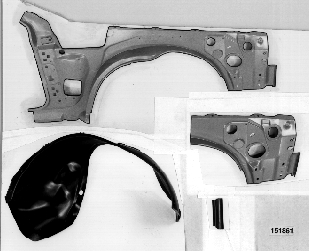

Наружная арка колеса

Стык наружной арки колеса располагается там, где это наиболее удобно.Вертикальное положение передней части наружной арки колеса определяется положением кромки полки аккумуляторной батареи, которая должна находиться на одном уровне с нижней кромкой наружной арки колеса.Оно также определяется положением передней боковой панели и соответствующего держателя.

Примечание: В модели 960 1995- размеры отличаются.

См. главу: Размеры кузова.

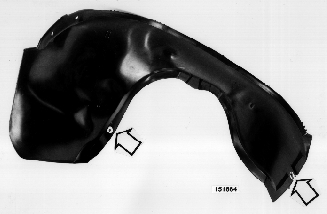

Установите внутреннюю пластмассовую облицовку.Просверлите в арке колеса два отверстия диаметром 4,5 мм, используя внутреннюю пластмассовую облицовку в качестве шаблона.(См. иллюстрацию.)Для остальных трех отверстий в пластмассовой облицовке уже имеются соответствующие отверстия в арке колеса.Закрепите внутреннюю облицовку на своем месте с помощью болтов и гаек.(Внутренняя облицовка устанавливается только на отремонтированную боковину автомобиля.)

Не ставьте небольшой треугольный держатель щитка позади колеса до установки пластмассовой облицовки арки колеса.

Поставьте небольшую облицовочную полоску на наружную переднюю кромку арки колеса.

Арка колеса должна иметь дополнительную пластмассовую облицовку.

Замена передней части арки колеса осуществляется только после небольшой доработки арки.
