Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие боковой панели
Снимите:
- Ограничитель груза в багажнике, см.: Bagagerum lastbegränsare
- задний блокиратор ограничителя груза, см.: Ограничитель нагрузки, задний фиксатор

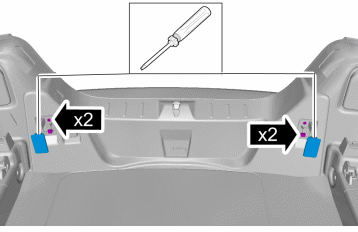

- защиту порога в багажнике, подняв её прямо вверх (скрытые зажимы, 6 шт. и направляющие, 2 шт.).
Снимите контактные разъемы защиты порога.
Снимите:
- зажим, 1 шт.
- гайку M6, 1 шт.
- отсек для инструмента
- проушины для крепления груза, 4 шт. М8
- коврик для пола в отсеке багажника.
Примечание: Отметьте высоту на опоре, перед тем, как снимать.

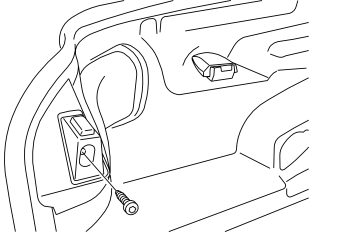

Открутить винт, 1х М6.

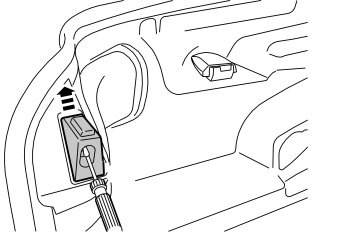

Осторожно ударьте по опоре.

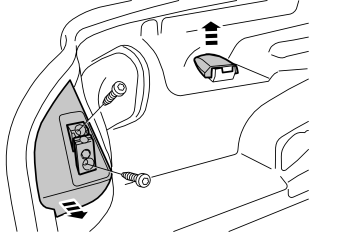

Снимите:
- 2 винта M6
- опора с принадлежащей панелью
- панель для опоры крыши в опущенное положение.

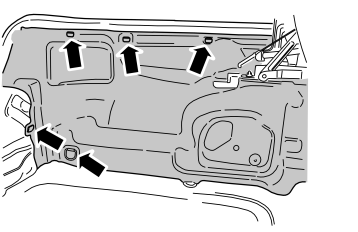

Снимите:
- зажим, 4 шт.
- проушина для крепления груза, 1 шт. М8.

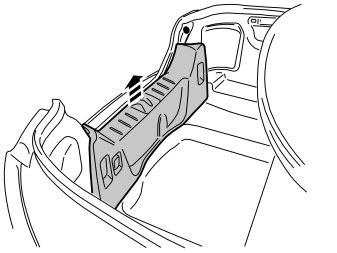

Поднимите панель и отогните её в сторону над опорой.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка на место боковой панели
Установка производится в обратном порядке.
