Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие боковой панели в багажном отсеке
Снимите:

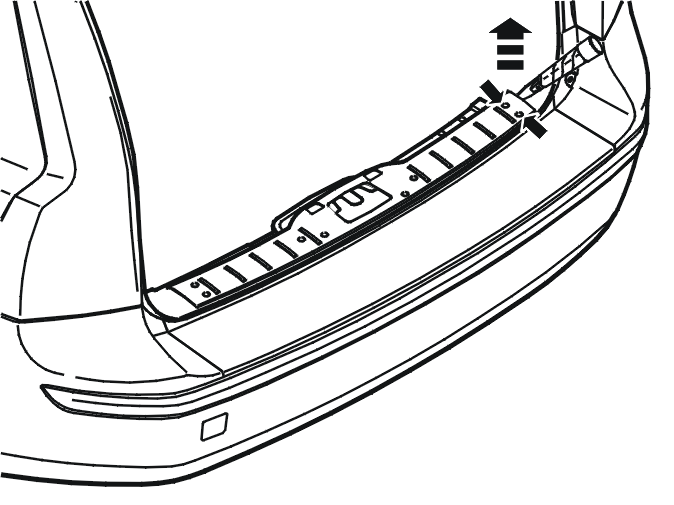

- наружную часть пола багажного отсека.
- 2 крышки.
Подсказка: Используйте отвертку-пробник, чтобы снять крышку.
Снимите:

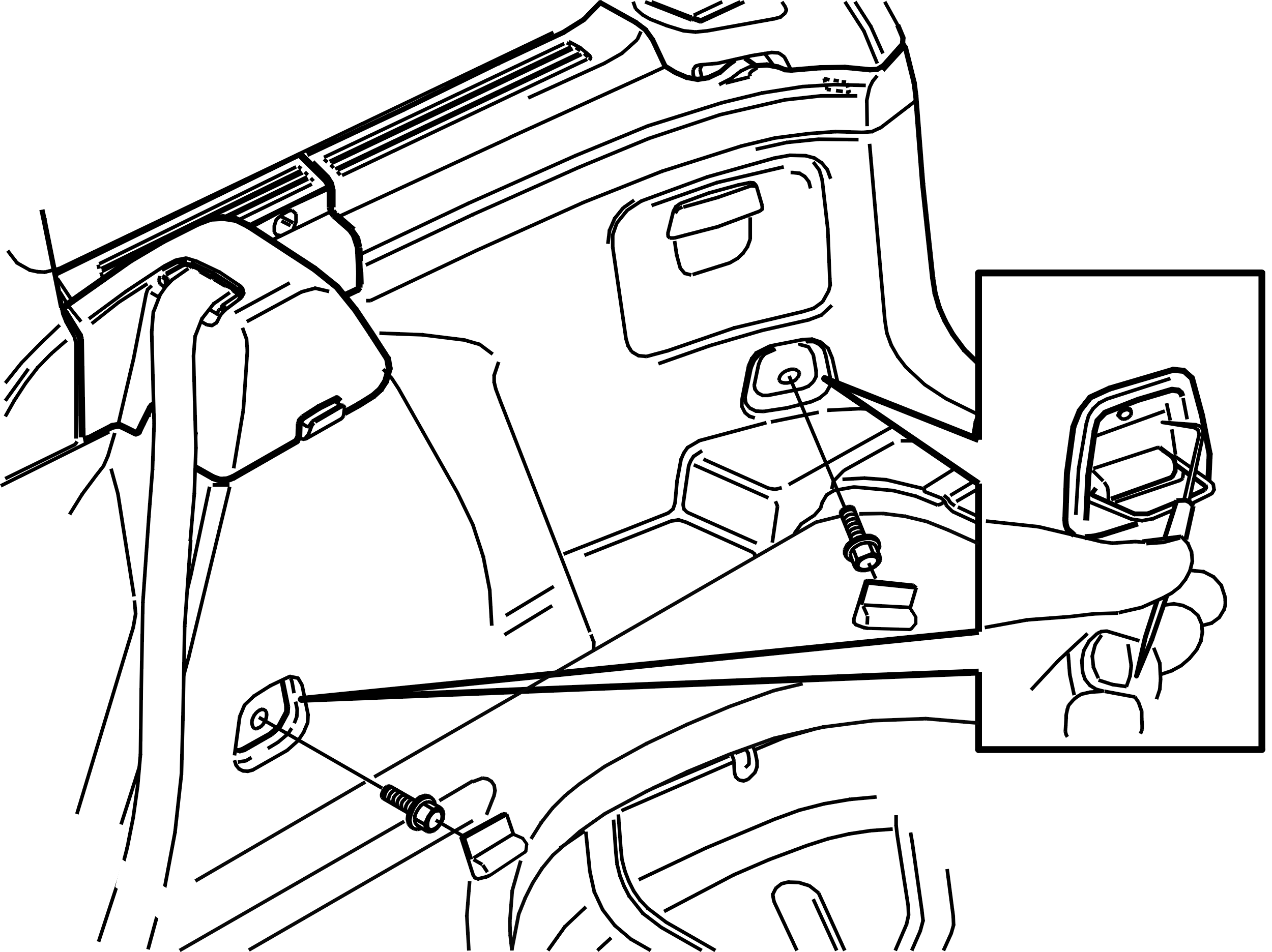

- винты, по 1 на каждую проушину для закрепления груза, и снимите проушины для закрепления груза.
- 1 винт. Снимите панель над катушкой ремня безопасности.
- 1 винт.

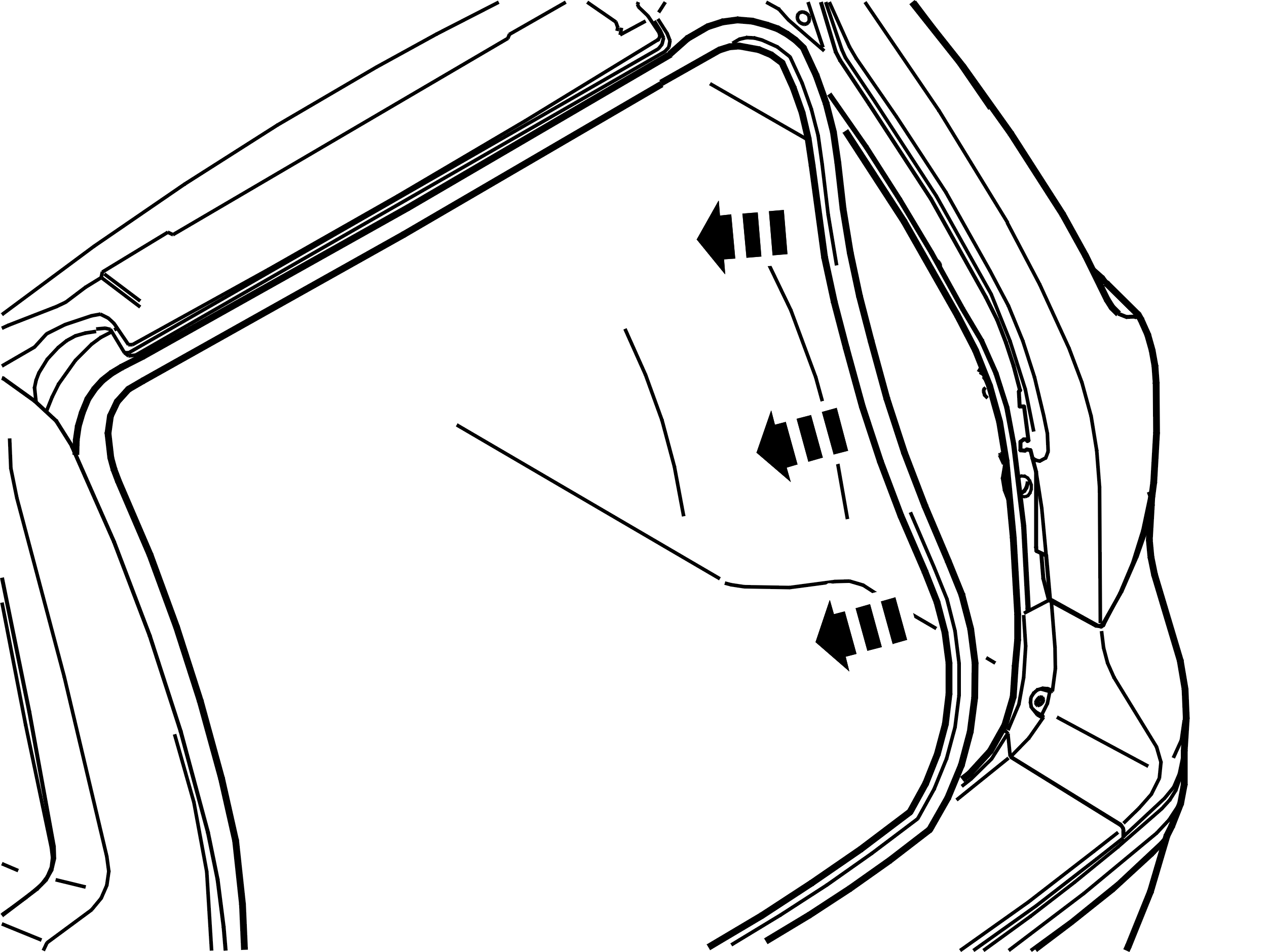

Снимите уплотнительную отделочную накладку.

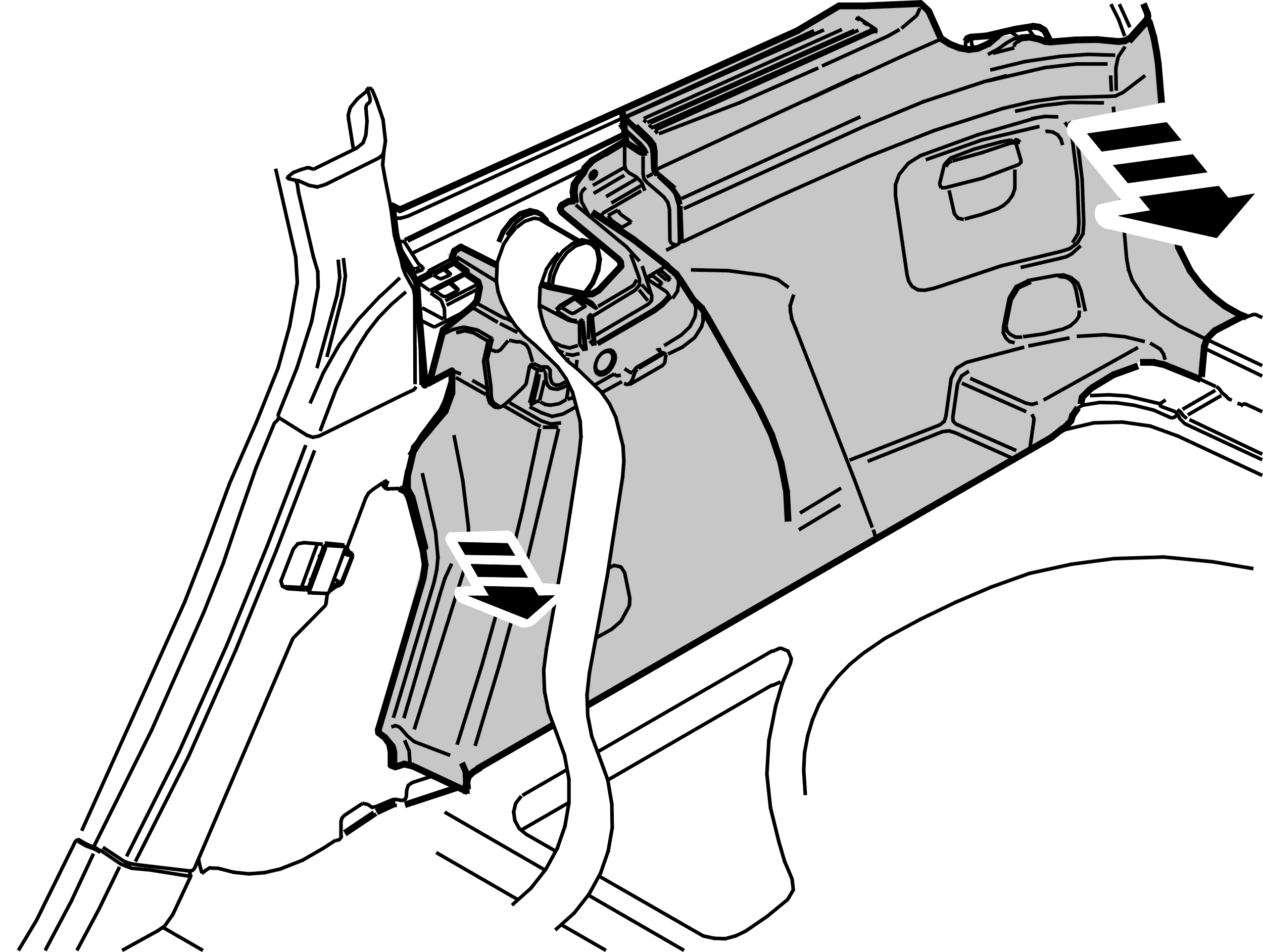

Начните с заднего края боковой панели. Вытяните панель прямо, чтобы 2 зажима разблокировались.Повторите эту процедуру на переднем крае так, чтобы освободился 1 зажим.
Снимите:
- боковую подушку. См.: Sidokudde
- нижнюю панель на стойке C. Закреплено 4 зажимами.
Отсоедините молдинг в проеме двери около панели стойки C.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка боковой панели в багажном отсеке

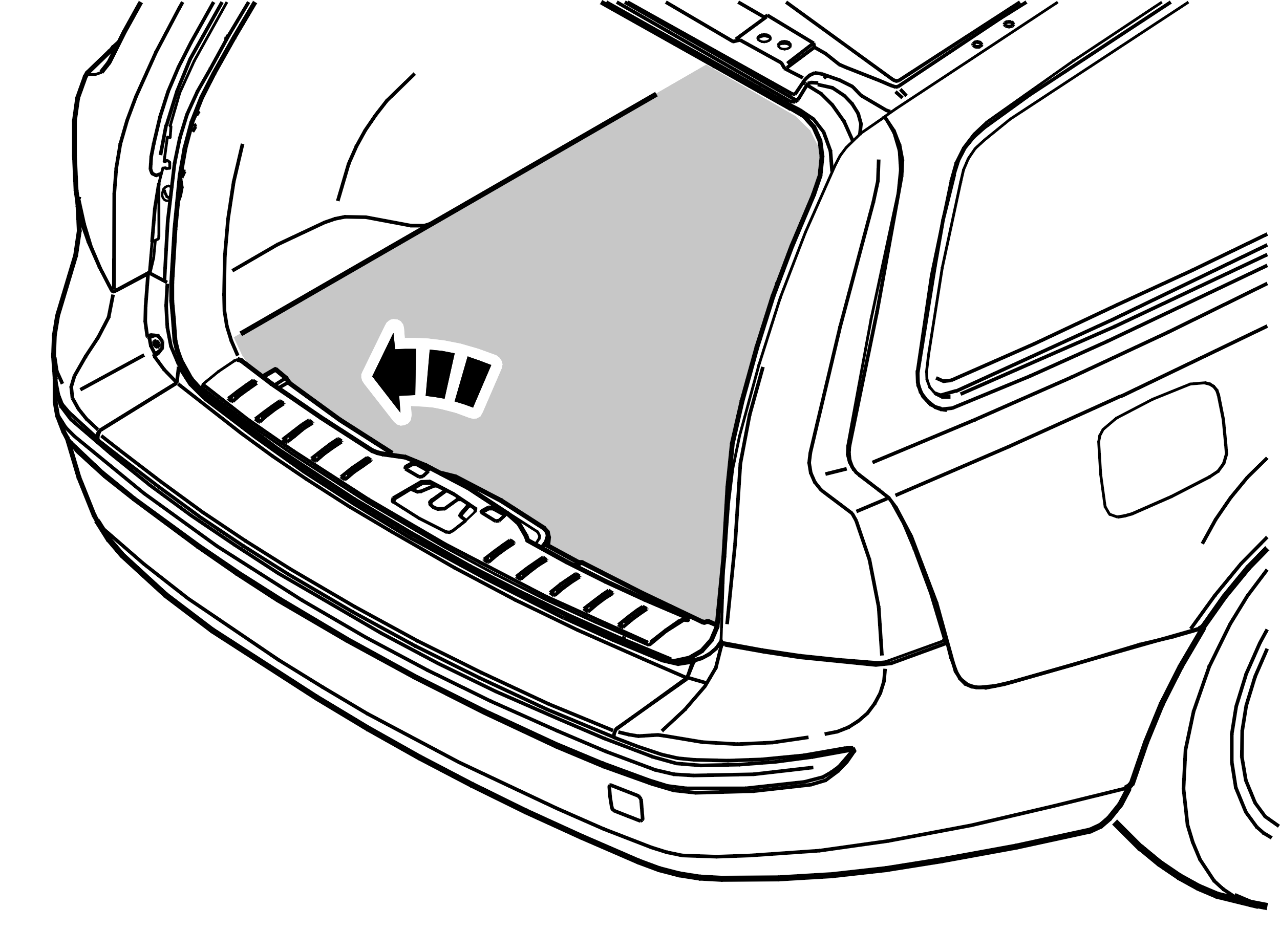

Вдавите боковую панель на место. Начните на переднем крае.
Подсказка: Отделите отделочную панель порога. Потяните отделочную панель порога прямо вверх, чтобы было легче установить боковую панель в заднем крае.
Вдавите нижнюю часть панели на стойке С на место.
Установите:
- молдинг в проеме двери
- 1 винт M5. Затяните.
- панель над катушкой ремня безопасности. Используйте 1 винт M5. Затяните
- проушины для закрепления груза, используя 2 винта M8. Затяните
- 2 крышки проушин для закрепления груза
- наружную часть пола багажного отсека.
- боковую подушку безопасности. См.: Sidokudde.
