Подсоединение VCT2000

Подсоединение проводки к VCT2000

Внимание: При подсоединении VCT2000 к автомобилю с помощью автомобильного кабеля🔧 KABEL (FORDON) 6 M, кабель всегда нужно подсоединять к VCT2000 прежде, чем подсоединять его к автомобилю (подается электропитание). Это делается для предотвращения повреждения электронных систем.

Подсоедините:

• длинный кабель PC🔧 KABEL (PC)(3) к гнезду PC на VCT2000
• автомобильный кабель (4)🔧 KABEL (FORDON) 6 Mк гнезду VEHICLE (АВТОМОБИЛЬ) на VCT2000.

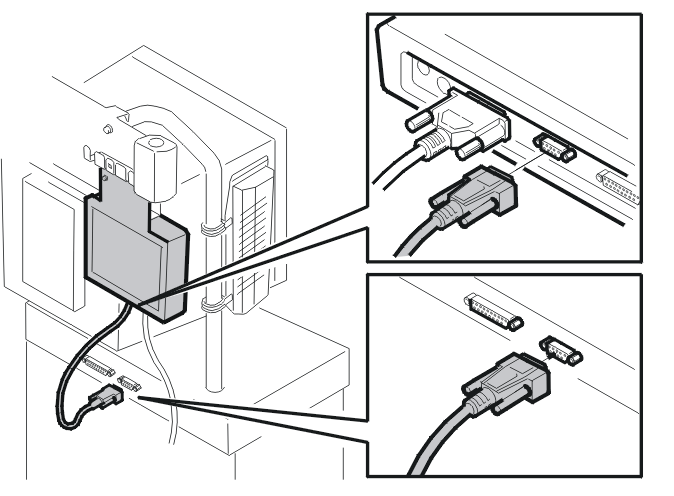

Подсоединение VCT2000 к станции VIDA

• Расположите VCT2000 на станции VIDA, как показано на иллюстрации
• Подсоедините кабель к гнезду на обратной стороне станции VIDA.

Примечание: Убедитесь, что автомобильный кабель правильно подсоединен к VCT2000 прежде, чем подсоединять кабель к автомобилю.
