Подсоединение измерительного блока, модуль управления тормозами (BCM) (2013, 2014)

Подсоединение измерительного блока

• Выключите зажигание
• Откройте доступ к модулю управления тормозами (BCM). См.: Гидравлический узел тормозной системы

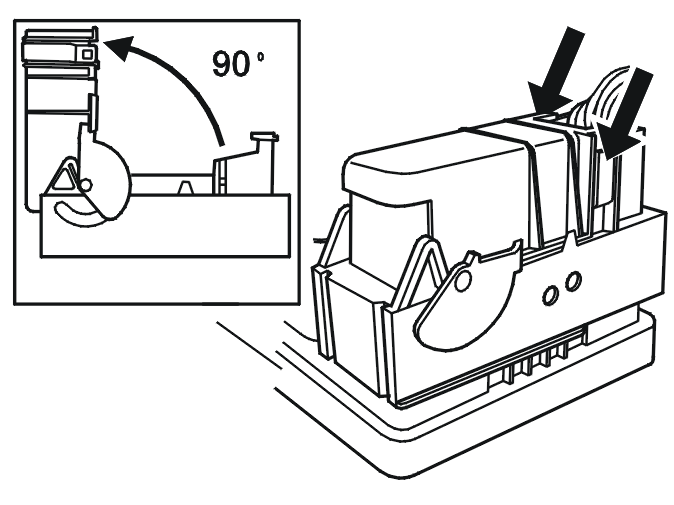

• Отсоедините разъем от модуля управления тормозами (BCM)
• Особенно внимательно проверьте то, что штырьковые и гнездовые выводы на модуле управления и в разъеме модуля управления не повреждены, надежно закреплены, и их невозможно вдавить внутрь. Убедитесь, что кабели гнездовых выводов надежно подсоединены
• Особенно проверьте штырьки, которые рассматриваются в связи с кодом неисправности/симптомом. См.: Описание сигналов, модуль управления тормозами (BCM).
• Подсоедините адаптер 🔧 Адаптер BCM к разъему модуля управления тормозами (BCM) (сторона проводки). Подсоедините измерительный блок 🔧 Измерительный блок (заменяет 9813190) к адаптеру
• Измерительный блок служит для облегчения считывания входных и выходных сигналов модуля управления при подсоединенном модуле управления и для считывания сопротивления кабеля и компонента при отсоединенном модуле управления. Использование измерительного блока уменьшает опасность случайного короткого замыкания и повреждения выводов в разъемах.
