Подсоединение или отсоединение надувной подушки ос стороны пассажира

Осторожно: При подсоединении или отсоединении надувной подушки пассажира должен быть отключен аккумулятор.

Подготовка

• Запишите радиокод.
• Выключите зажигание
• Отключите отрицательный провод от аккумулятора

Откройте доступ к надувной подушке SIPS

• Выверните 4 винта (Torx 25) и выньте вставку перчаточного отделения.

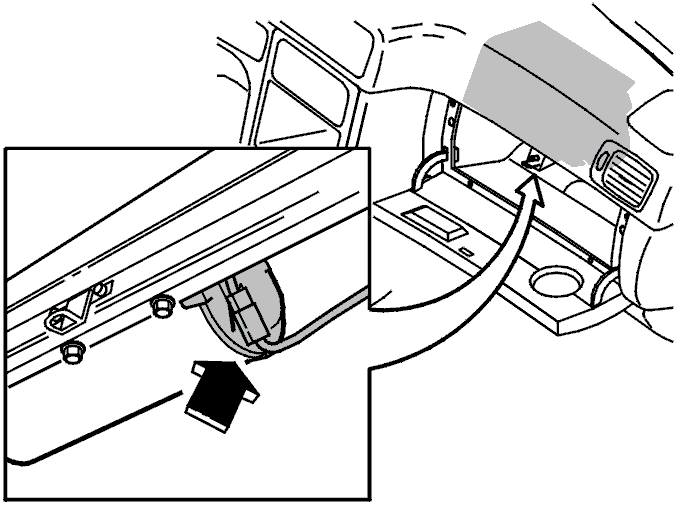

Отсоедините модуль надувной подушки на стороне пассажира

• Отсоедините разъем провода воспламенения системы SRS от держателя и от разъема модуля надувной подушки на стороне пассажира (расположен с правой стороны модуля).

• Возьмите адаптер(номер детали 919 4732-5)из комплекта деталей.
• Подсоедините разъем адаптера к имеющемуся разъему провода воспламенения системы SRS.

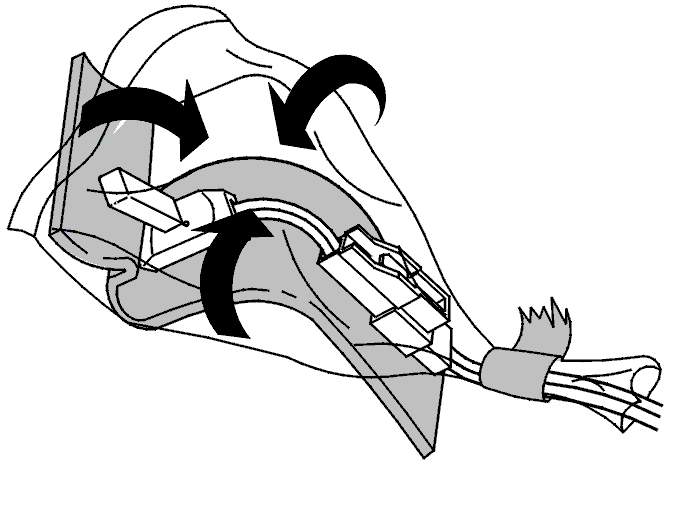

• Наденьте пластиковый пакет(номер детали 540009-8)на адаптер и переключатели так, чтобы они были полностью упакованы.
• Выдавите из пакета воздух и герметично перетяните его липкой лентой.
• Заполните все пространство вокруг пакета и переключателей предохранительным пенопластовым материалом(номер детали 9128331-7)для защиты от ударов.

• Закрепите резистор и провод адаптера ленточным хомутом в жгуте проводки у вентилятора.
• Поставьте на место перчаточное отделение и остальные снятые компоненты.

Прикрепите наклейку отключенной надувной подушки

Установите:

• Наклейка(А, На шведском языке, номер детали 9430229, и/или В, вариант на четырех языках, номер детали 9430230)в верхнем правом углу перчаточного отделения, см. нижнюю иллюстрацию.
• Наклейка с другими языками(В)для всех рынков сбыта (включая. Скандинавские страны, но исключая Швецию).
• Наклейка с текстом на шведском языке(А), используемая в Скандинавских/Северных странах (Швеция, Норвегия, Дания, Исландия и Финляндия), должна располагаться ниже нижнего края наклейки на четырех языках.

Примечание: Наклейка(ки) приклеивается параллельно краю крышки с отступом не более 1 мм (см. символ // на иллюстрации).

Примечание: Не снимайте наклейку на краю приборной панели (у передней двери).

Подсоединение надувной подушки пассажира

Осторожно: При подсоединении или отсоединении надувной подушки пассажира должен быть отключен аккумулятор.

• Откройте доступ к надувной подушке безопасности согласно Откройте доступ к надувной подушке SIPS.
• Снимите губчатую прокладку и пластиковый мешок с кабеля поджига SRS
• Снимите концевую муфту с разъема провода воспламенения.
• Подсоедините разъем провода воспламенения системы SRS к выключателю надувной подушке безопасности на стороне пассажира.

Удаление наклейки при подключении надувной подушки

• Снимите наклейку с крышки перчаточного ящика.

Счистите остатки клея с места крепления наклейки.

Не используйте растворители .

Окончательная проверка

Осторожно: После установки и закрепления всех компонентов в салоне, выполните следующее:

• Сначала включите зажигание

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.
- Затем подсоедините отрицательный провод к аккумуляторной батарее.
- Считайте коды неисправностей системы SRS.
- Введите код магнитолы.

Внесите запись в книжку регистрации техобслуживания

• Запишите следующие данные на чистой странице в конце сервисной книжки:(дата выполнения отсоединения)“"Надувная подушка со стороны пассажира в этом автомобиле была отключена по требованию владельца.Дата: xx-xx-xx (год, месяц, число), показания спидометра: xxxxxxxxxx".(Дата подсоединения надувной подушки безопасности)“"Надувная подушка со стороны пассажира в этом автомобиле была подключена по требованию владельца.Дата: xx-xx-xx (год, месяц, число), показания спидометра: xxxxxxxxxx".
• Получите утверждающую подпись уполномоченного менеджера и поставьте печать станции технического обслуживания.

Подтверждение автовладельца

• Запишите Формуляр.
• Впишите в соответствующей части "DISCONNECTING passenger airbag, Approval" (ОТСОЕДИНЕНИЕ модуля на стороне пассажира; Подтверждение) или "CONNECTING passenger airbag, Approval" (ПОДСОЕДИНЕНИЕ модуля на стороне пассажира; Подтверждение).
• Уполномоченный менеджер станции технического обслуживания должен расписаться в соответствующей части формуляра.
• Попросите автовладельца расписаться в соответствующей части формуляра и оставьте ему копию.
• Сохраните оригинал.
• Направьте копию импортеру Volvo в данной стране.
