Подсоединение бортовой системы диагностики (OBD)

Применимость

Только в автомобилях с соединителем канала передачи данных (DLC) А

Встроенная система диагностики (OBD) устройства автоматического поддержания заданной скорости движения не подсоединена к соединителю канала передачи данных (DLC). Она только оснащена коробким кабелем рядом с модулем системы управления. Поэтому необходимо подсоединить дополнительный кабель между модулем системы управления и диагностическим проводом соединителя канала передачи данных (DLC) при использовании диагностики.Кабель состоит из:

• одного кабеля P/N 1 323 247-5
• одного кабеля P/N 252 3813 8
• одного стыкового соединителя P/N 956 956-7

Подсоединение

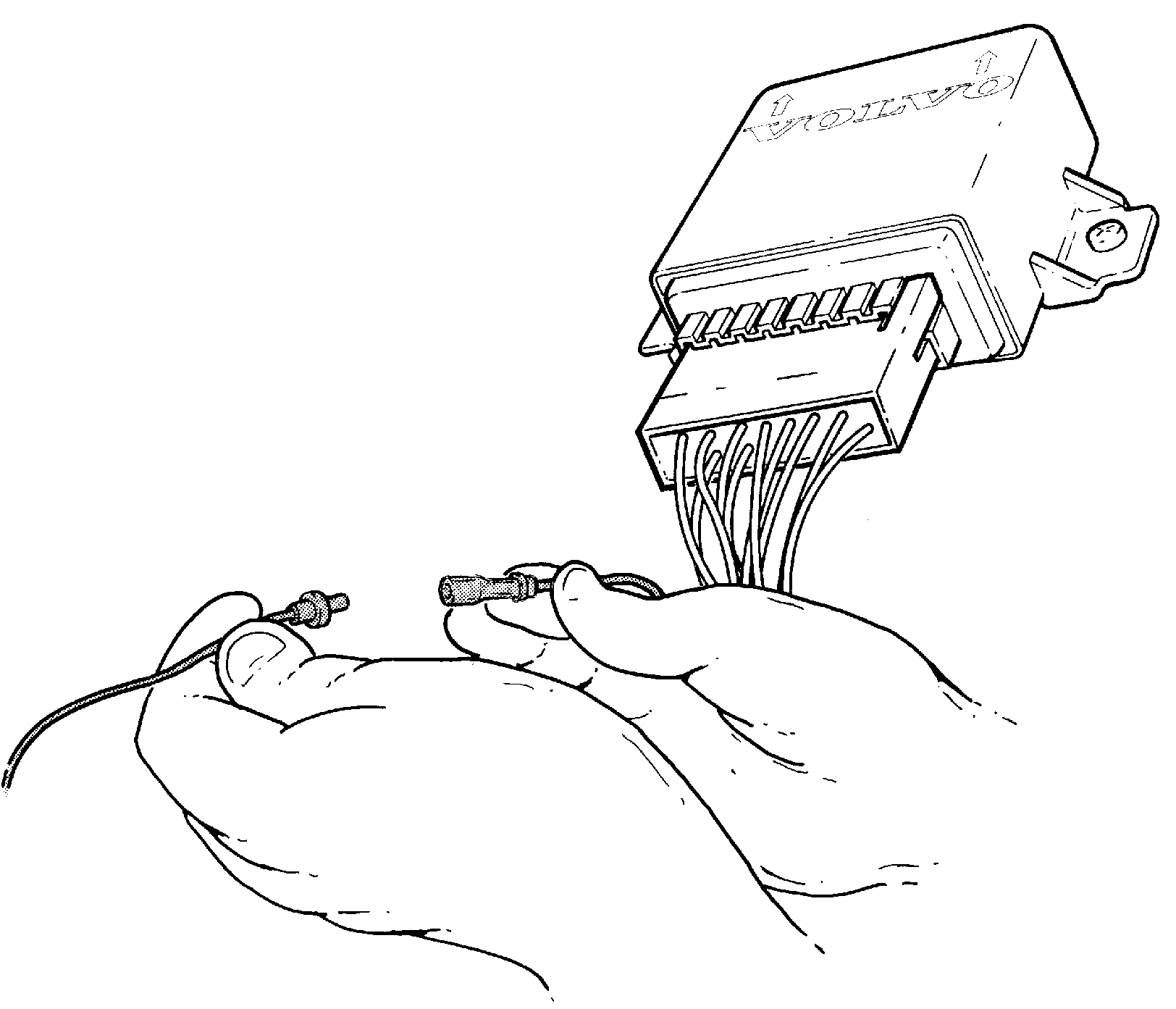

• Подсоедините один конец дополнительного кабеля к диагностическому проводу от модуля системы управления.

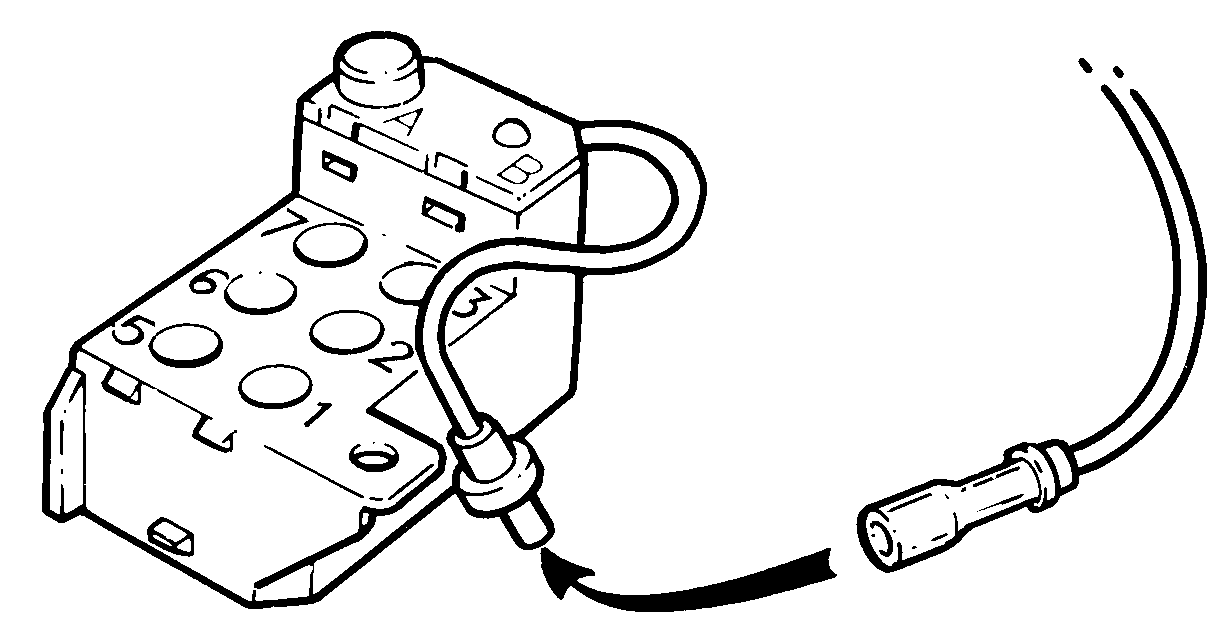

• Подсоедините другой конец кабеля к диагностическому проводу соединителя канала передачи данных (DLC).

Автомобили без соединителя канала передачи данных (DLC)

При поиске неисправностей в автомобилях без оединителя канала передачи данных (DLC) используйте:

• Диод тестирования P/N 9 995 280-6
• Соединительный кабель

Соединительный кабель состоит из:

1. одного кабеля P/N 352 3818-8
2. 1м-го кабеля P/N 954 443-8
3. трех выводом кабеля P/N 940 340-3

Установите выводы кабеля на кабели.

Подсоединение

• Подсоедините кабели при помощи специального инструмента.
• Подсоедините круглую шпонку на соединительный кабель к диагностическому проводу на модуле системы управления.

Прикосновение вывода неподсоединенного кабеля к заземлению (приблизительно в течение 1 секунды) имеет тот же эффект, что и нажатие кнопки на соединителе канала передачи данных (DLC).

• Подсоедините рычажный зажим к положительному выводу аккумуляторной батареи.
