Подсоединение блока тестирования

Снятие блока управления

• Подождите 2 минуты после того, как выключено зажигание. Главное реле должно прекратить подачу питания прежде, чемблок управления может быть удален из автомобиля. Если после выключения зажигания охлаждающий электровентилятор еще работает, подождите 2 минуты после того, как он остановится.
• Снимите крышку коробки блока управления и отложите в сторону.

Примечание: Не прикасайтесь ни к каким штырям соединителей на блоке управления. Элементы блока управления могут быть повреждены статическим электричеством.
- Расположите инструмент 🔧 Гаечный ключ (снятие/установка модуля управления) вокруг блока управления.

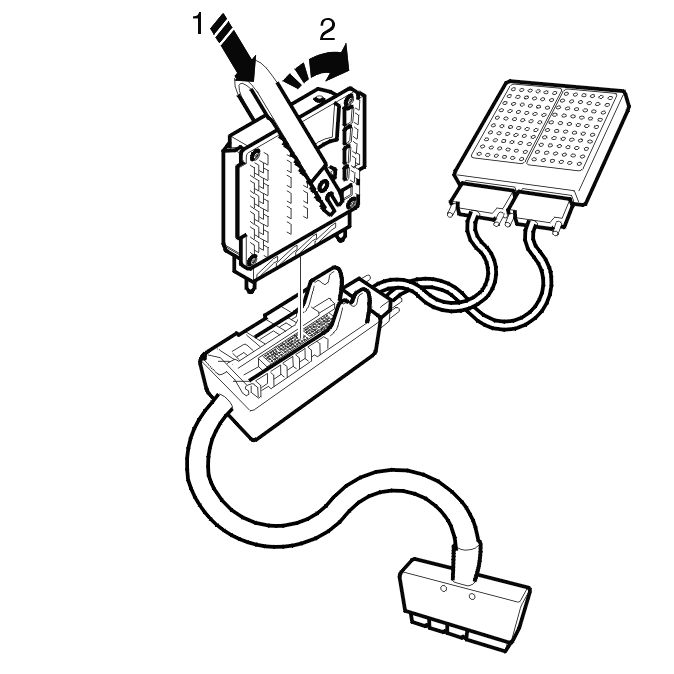

- Отведите верхнюю часть инструмента назад до тех пор, пока она не остановится, и потяните инструмент вверх.
- Осторожно вытащите блок управления.

Подсоединение адаптера

• Убедитесь в том, что штыри и пазы соединителя не повреждены.
• Осторожно вдавите адаптер 🔧 Адаптер 120 штырьков (TCM, ECM) в пазы, как показано на внутренней стороне его коробки. Нажимайте до упора!
• Установите инструмент 🔧 Гаечный ключ (снятие/установка модуля управления) вокруг адаптера.

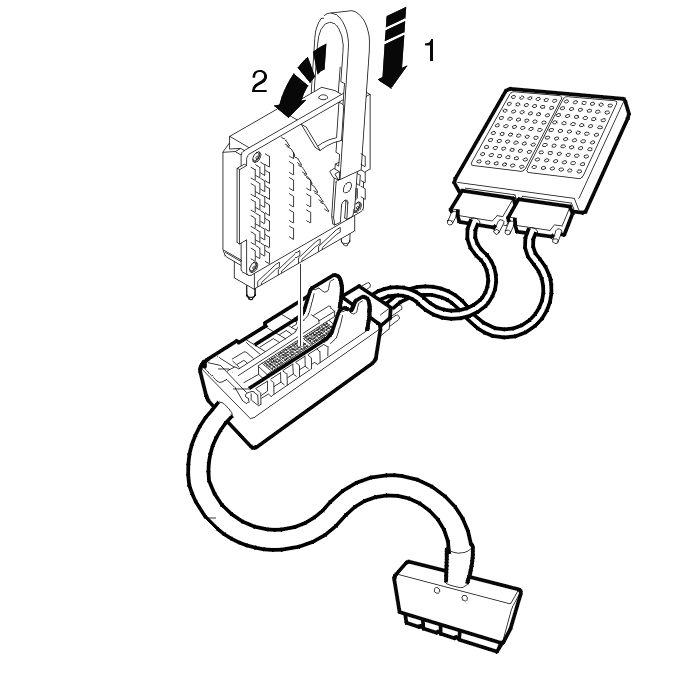

• Отведите верхнюю часть инструмента вперед до тех пор, пока она не остановится, и потяните инструмент вверх.

Подсоединение блока тестирования

• Убедитесь в том, что охватываемые и охватывающие штыри в соединителях блока управления исправны и подсоединены соответствующим образом, (они не вдавливаются), и что провода охватывающих штырей правильно установлены в штыревые соединения.
• Подсоедините адаптер🔧 Адаптер 120 штырьков (TCM, ECM)к соединителю блока управления (в направлении кабеля) и подсоедините блок тестирования🔧 Измерительный блок (заменяет 9813190) к адаптеру.
• Блок тестирования разработан для того, чтобы способствовать измерению входных и выходных сигналов блока управления, когда блок управления подсоединен, и сопротивления проводов и элементов, когда он не подсоединен. Использование блока тестирования уменьшает опасность непроизвольного короткого замыкания проводов или повреждения штырей соединителей.

Снятие адаптера

• Подождите 2 минуты после того, как выключено зажигание. Главное реле должно прекратить подачу питания прежде, чемблок управления может быть удален из автомобиля. Если после выключения зажигания охлаждающий электровентилятор еще работает, подождите 2 минуты после того, как он остановится.

• Примечание: > Не прикасайтесь ни к каким штырям соединителей на блоке управления. Элементы блока управления могут быть повреждены статическим электричеством.

• Установите инструмент 🔧 Гаечный ключ (снятие/установка модуля управления) вокруг адаптера.
• Отведите верхнюю часть инструмента назад до тех пор, пока она не остановится, и потяните инструмент вверх.
• Осторожно выньте адаптер.

Установка блока управления.

• Убедитесь в том, что штыри и пазы соединителя не повреждены.
• Осторожно вдавите блок управления в пазы, показанные на внутренней стороне его коробки. Нажимайте до упора!
• Установите инструмент 🔧 Гаечный ключ (снятие/установка модуля управления) вокруг блока управления.
• Отведите верхнюю часть инструмента вперед до тех пор, пока она не остановится, и потяните инструмент вверх.
• Отожмите крышку на блок управления.
• Проверьте, правильно ли выровнены воздухопроводы.
