Подшипник/ступица переднего колеса, замен

Подготовка

Снимите

• колесо.

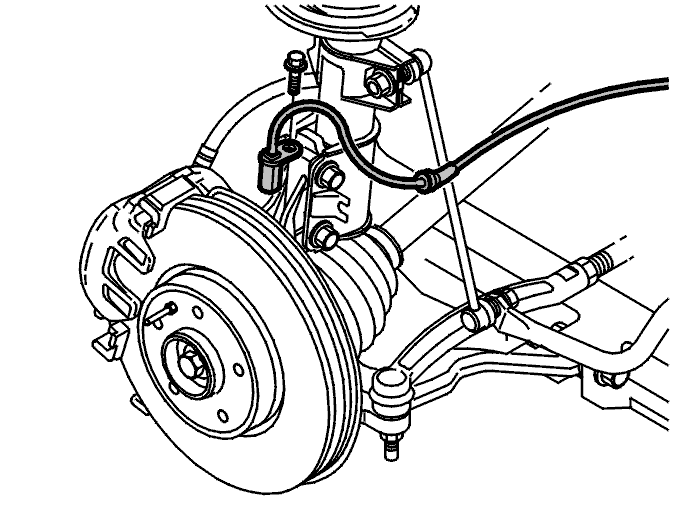

• датчик ABS.Снимите проводку датчика ABS с пружинной стойки.

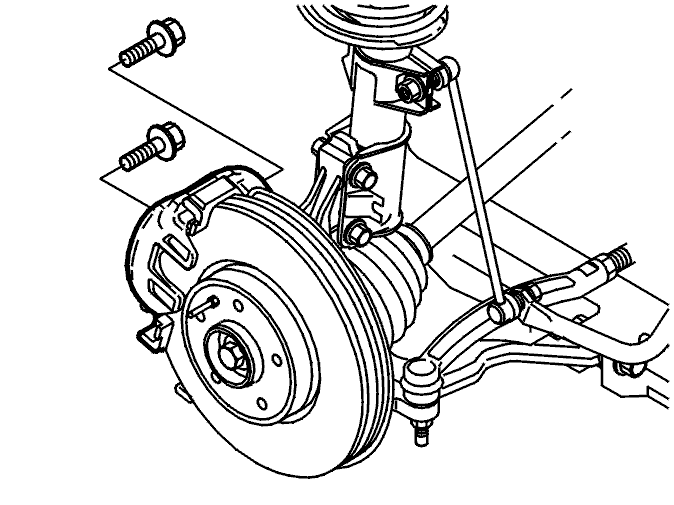

Снимите оба крепежных болта рычага уравнителя тормозов.

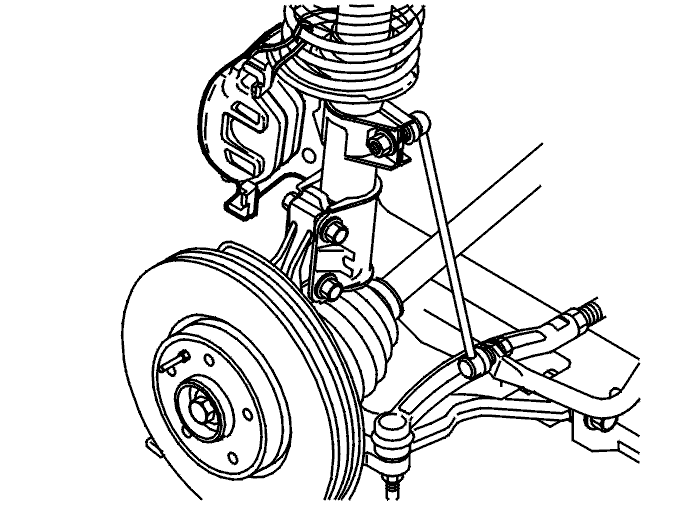

Подвесить рычаг удобнее всего на пружинной стойке.

Примечание: Во время проведения работ не повредите тормозной шланг.

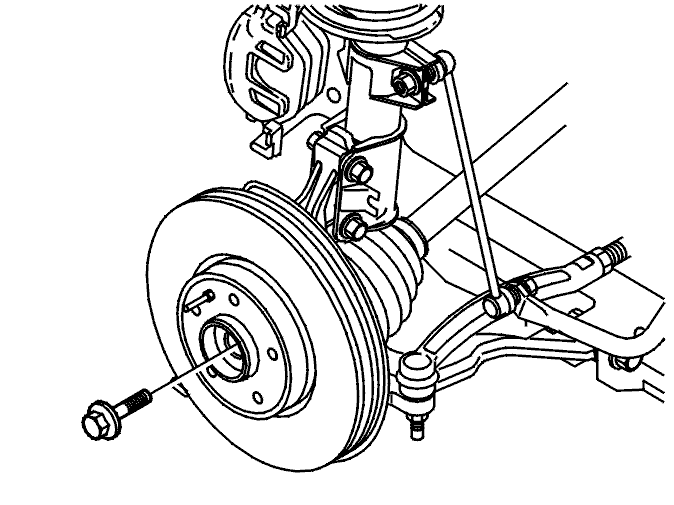

Снимите болт крепления ведущей оси. Зафиксируйте тормозной диск при помощи отвертки.

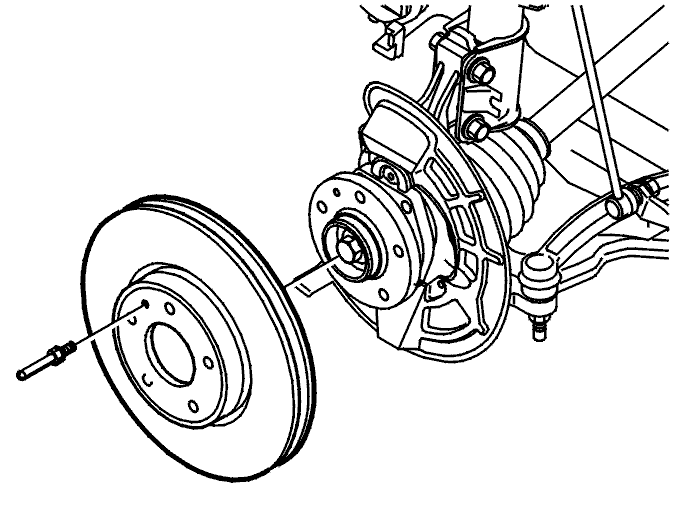

Снимите

• направляющий штифт тормозного диска.
• тормозной диск.

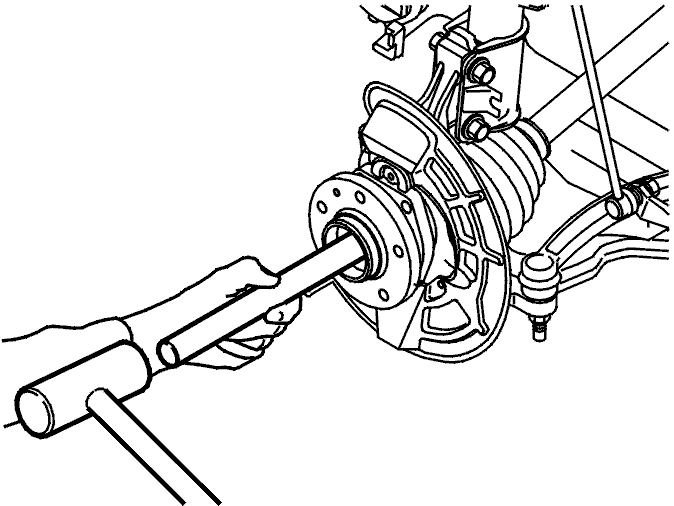

Застучите конец ведущей оси в ступицу прим. на 10-15 мм. Используйте латунный дорн.

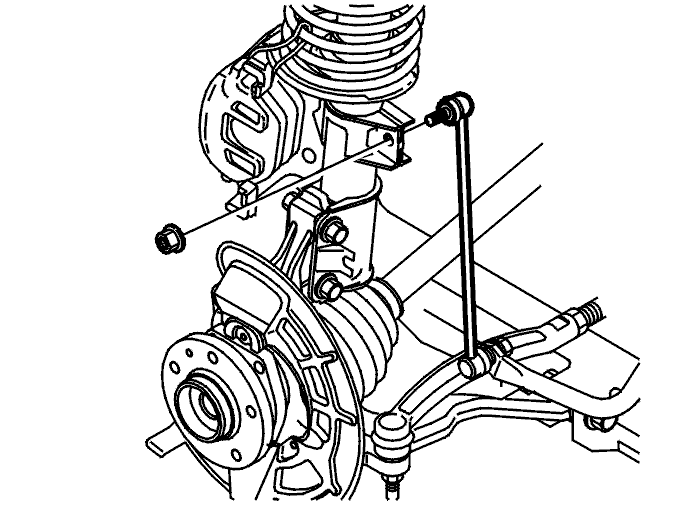

Снимите с пружинной стойки верхний рычаг стабилизатора поперечной устойчивости.

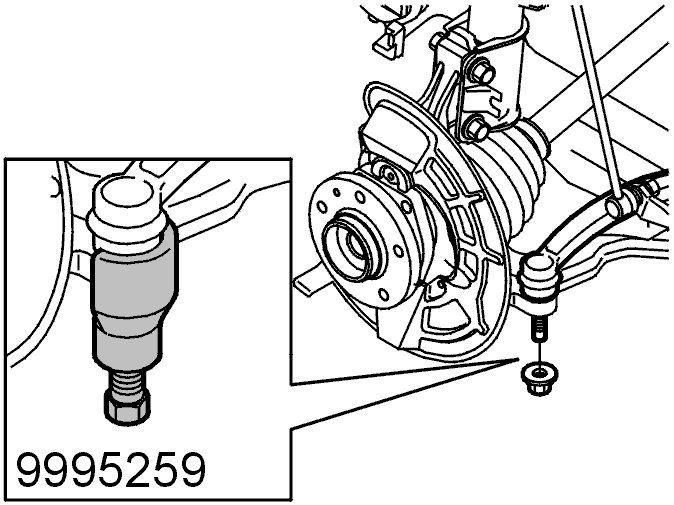

Снимите рулевую тягу с цапфы поворотного кулака. Используйте съемник 🔧 AVDRAGARE (KULLEDER) 740,760.

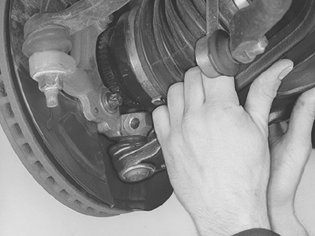

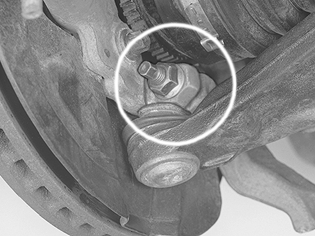

Прочистите сжатым воздухом вокруг шарового шарнира.Распылите на шаровой шарнир и на болт с гайкой крепления шарнира плотный слой средства для снятия ржавчины.

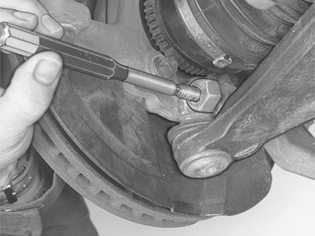

Если болт приржавел, открутите гайку на несколько оборотов и выстучите болт.Снимите гайку и болт.Вновь распылите средство для снятия ржавчины на шаровой шарнир.

Примечание: Не вставляйте отвертку или дорн между "проушинами" цапфы поворотного кулака.

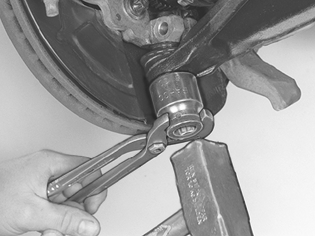

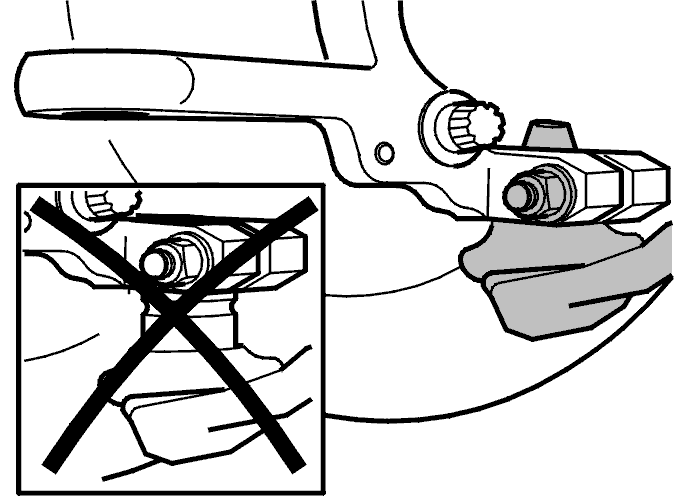

Отстучите шаровой шарнир с цапфы поворотного кулака.Используйте втулку в качестве прослойки.

Примечание: Чтобы не повредить крышку, внутренний диаметр втулки должен быть больше внешнего диаметра крышки.

Вновь распылите средство для снятия ржавчины на шаровой шарнир.

Вручную (или с помощью рычага) переместите шаровой шарнир вверх-вниз так, чтобы освободить из цапфы поворотного кулака.Установите защитную головку 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800на шаровую тягу.

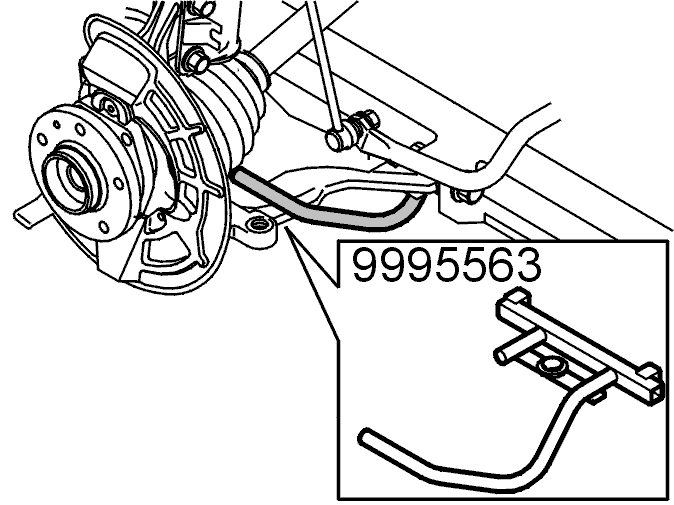

Зафиксируйте штангу в нижем отжатом положении с помощью инструмента 🔧 HÅLLARE (LOSSAD LÄNKARM) P800.

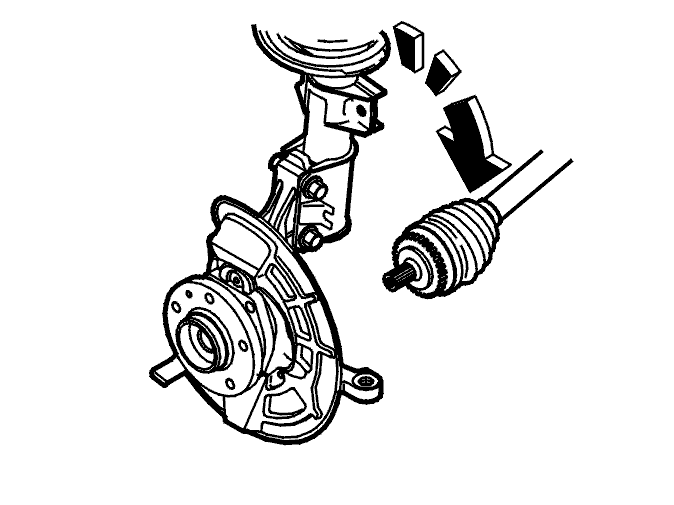

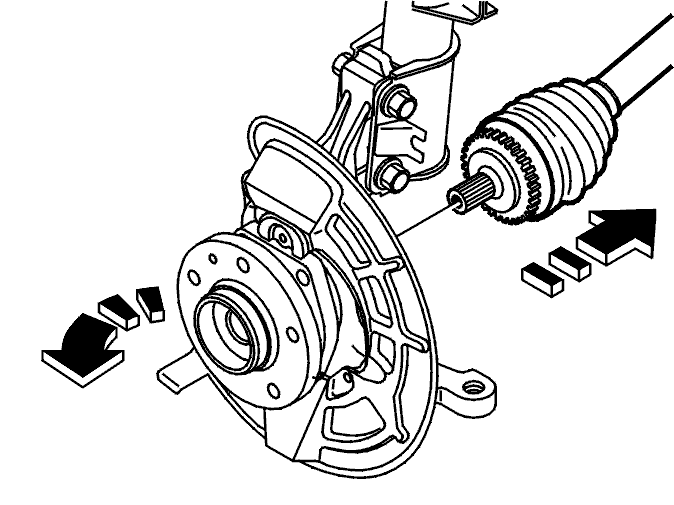

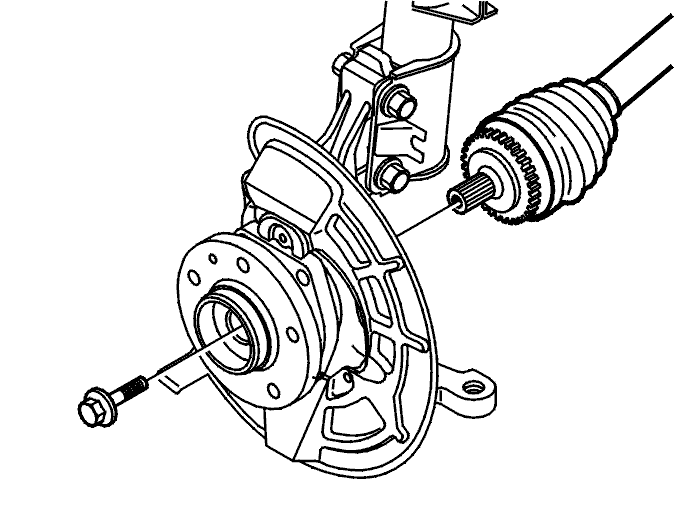

Снимите со ступицы ведущую ось.

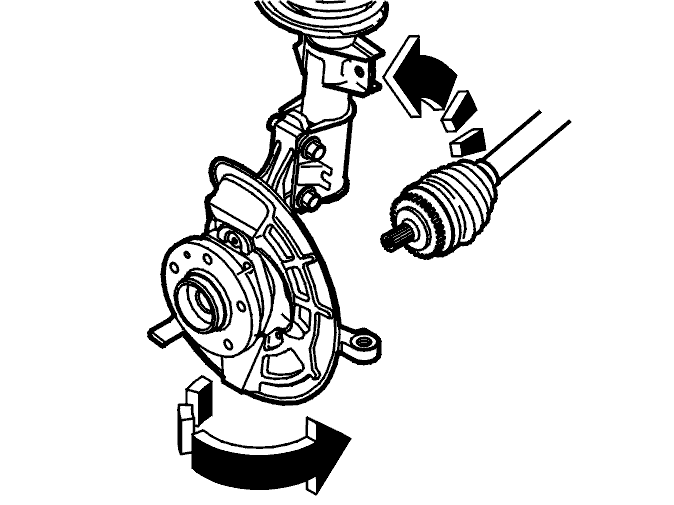

Поверните пружинную стойку на половину оборота и "зафиксируйте" ее, установив направляющий рычаг на штанге.

Примечание: Будьте осторожны, не повредите тормозной шланг.

Подвесьте ведущую ось к пружинной стойке.

Замена подшипника/ступицы переднего колеса

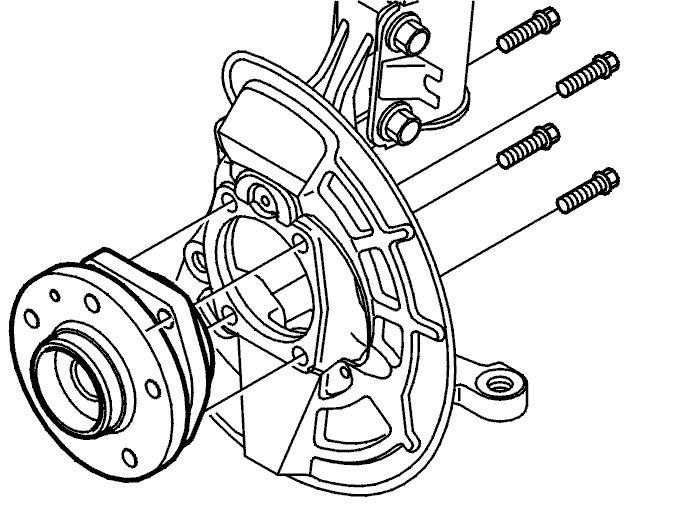

Снимите корпус колесного подшипника.

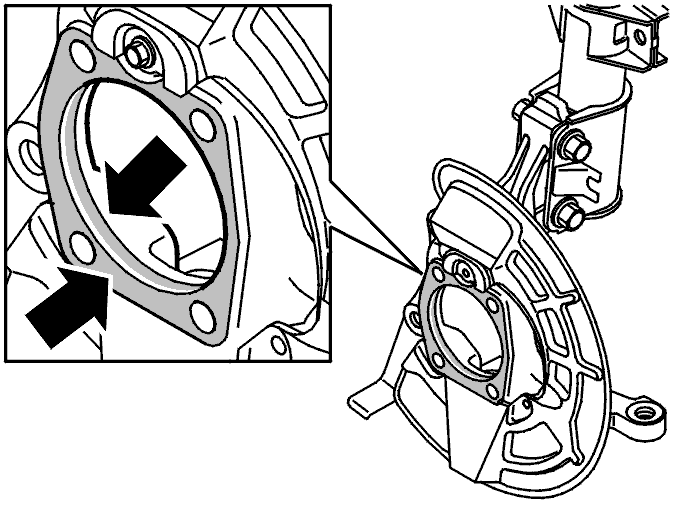

Проверьте поверхности прилегания цапфы поворотного кулака к корпусу колесного подшипника.Проверьте также поверхности прилегания головок болтов на цапфе поворотного кулака.Нанесите небольшое количество смазки на поверхности прилегания.

Установите корпус колесного подшипника с новыми болтами.Нанесите небольшое количество смазки на внешнюю часть резьбы болтов и затяните по диагонали с усилием 65 Нм.Доверните болты корпуса колесного подшипника по диагонали на угол 60°. Используйте угломер 🔧 VINKELMÄTARE.

Завершение

Проверьте отсутствие повреждений на поверхностях прилегания ведущей оси и колесного подшипника.Проверьте стопоры (шлицы).Очистите и проверьте форму зубьев на зубчатом колесе.Нанесите небольшое количество смазки на стопоры (шлицы) и поверхности прилегания к колесному подшипнику.

Снимите подвешенную ведущую ось.Поверните пружинную стойку на половину оборота, чтобы отсоединить ее от штанги.

Примечание: Будьте осторожны, не повредите тормозной шланг.

Установите вручную ведущую ось в ступицу, но так, чтобы в этом положении ведущая ось свободно перемещалась вперед-назад.Нанесите смазку на новый болт ведущей осии вручную поверните его на несколько оборотов.

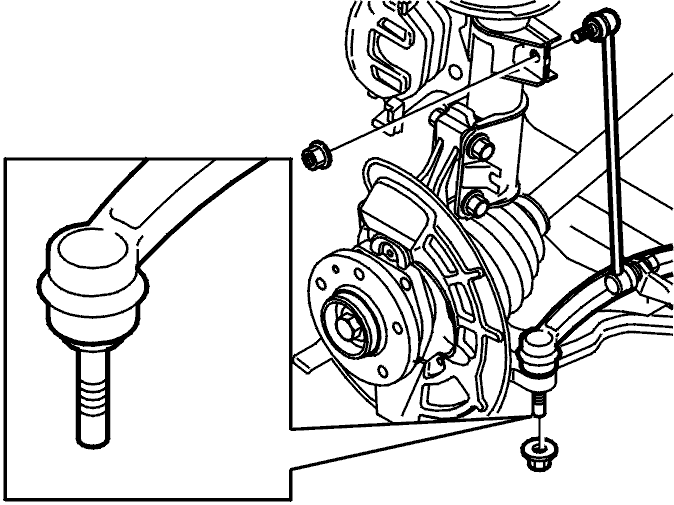

Очистите от ржавчины шаровой шарнир и цапфу поворотного кулака.Нанесите смазку на торец шарового шарнира и цапфу поворотного кулака.Установите шаровой шарнир в цапфу поворотного кулака

Примечание: Прижмите шаровой шарнир вверх так, чтобы коническая верхняя часть была видна над винтовым соединением на шпинделе колеса.

Установите болт и новую гайку.Затянуть до 50 Нм.

Проверьте отсутствие повреждений на защите рычага стабилизатора поперечной устойчивости.Проверьте отсутствие повреждений на резбе рычага.Нанесите смазку на резьбы.Установите верхний рычаг стабилизатора поперечной устойчивости к пружинной стойке. Используйте новую контргайку. Затяните с моментом 50 Нм.Установите поперечную рулевую тягу на цапфе поворотного кулака. Используйте новую контргайку. Затяните с моментом 70 Нм.

Проверьте чистоту и качество поверхностей прилегания тормозного диска.

Установите

• тормозной диск.
• направляющий штифт тормозного диска. Затяните с моментом 8 Нм.

Проверьте поверхности прилегания рычага уравнителя тормозов и цапфы поворотного кулака.Очистите и нанесите смазку на поверхности ограничителя хода.Установите рычаг уравнителя тормозов. Используйте новые болты. Затяните с моментом 100 Нм.Затяните центрировочный болт ведущей оси согласно . Удерживайте отверткой тормозной диск.

Очистите и проверьте плоскостность поверхности прилегания датчика ABS на цапфу поворотного кулака.Нанесите небольшое количество смазки на поверхности прилегания.Установите в держателе на пружинной стойке проводку датчика ABS.Установите датчик ABS. Нанесите смазку на болт и затяните с моментом 10 Нм.

Установите колесо согласно: Установка колес.
