Подрамник спереди, положение для техобслуживания (B4204T11, D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Внимание: Убедитесь в том, что используется новый болт.

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

🔩 Момент затяжки: 24 Н·м

Снимите передние колеса колесо

Выверните винт.🔩 Момент затяжки: 6 Н·м

Снимите гайку.Применимо к обеим сторонам.🔩 Момент затяжки: 60 Н·м

Снимите гайку.Применимо к обеим сторонам.🔩 Момент затяжки: 48 Н·м

Применимо к обеим сторонам.🔧 Съемник

Выверните винт.Применимо к обеим сторонам.🔩 Момент затяжки: 110 Н·м

Применимо к обеим сторонам.🔧 Рычаг

Выверните винты.🔩 Момент затяжки: 24 Н·м

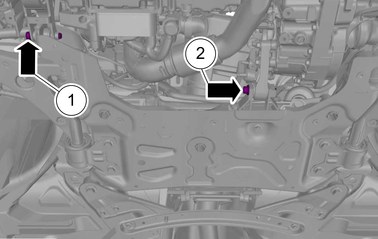

Выверните винты.

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 110 Н·м

Выверните винты.🔩 Момент затяжки: 48 Н·м

Выверните винты.🔩 Момент затяжки: 140 Н·м + доворот 120°

Выверните винты.🔩 Момент затяжки: 120 Н·м

Отсоедините контактные разъемы.Ослабьте зажим.Сложите отмеченные детали.

Установите в обратном порядке.

🔧 Шаблон
