Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 240 | — | 1975–1993 |
| 260 | — | 1975–1985 |
| 340 | — | 1985–1991 |
| 360 | — | 1985–1989 |
| 440 | — | 1989–1997 |
| 460 | — | 1990–1997 |
| 480 | — | 1986–1995 |
| 740 | — | 1984–1992 |
| 760 | — | 1982–1990 |
| 780 | — | 1986–1991 |
| 850 | — | 1992–1997 |
| 940 | — | 1991–1998 |
| 940 SE | — | 1991, 1992 |
| 960 | — | 1991–1997 |
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| C70 Conv (-05) | — | 1998–2005 |
| C70 Coupe (-02) | — | 1998–2002 |
| S40 (-04) | — | 1996–2004 |
| S40 (04-) | — | 2004–2012 |
| S60 (-09) | — | 2001–2009 |
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014 |
| S70 | — | 1997–2000 |
| S80 (-06) | — | 1999–2006 |
| S80 (07-) | — | 2007–2015A |
| S80L | — | 2008–2015 |
| S90 | — | 1997, 1998 |
| V40 (-04) | — | 1996–2004 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V50 | — | 2004–2012 |
| V60 | — | 2011–2015A |
| V70 (-00) | — | 1997–2000 |
| V70 (00-08) | — | 2000–2008 |
| V70 (08-) | — | 2008–2014 |
| V70 XC (-00) | — | 1998–2000 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| V90 | — | 1997, 1998 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2008–2015A |
| XC90 | — | 2003–2015 |
Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.
Цветная символика
Примечание: Эта цветовая карта показывает (в цветной печати и электронной версии) значение различных цветов, используемых в методике наложения изображений.
- Используется для четкого изображения детали, которая находится в работе.
- Используется в качестве вспомогательных цветов, когда требуется дополнительно показать или выделить детали.
- Используется для демонтажа/монтажа крепежных деталей. Это могут быть винты, зажимы, контактные разъемы и пр.
- Используется, когда деталь не снимается полностью с автомобиля, а лишь отводится в сторону.
- Используется для стандартных и специальных инструментов.
- Используется в качестве фоновой краски для деталей автомобиля.

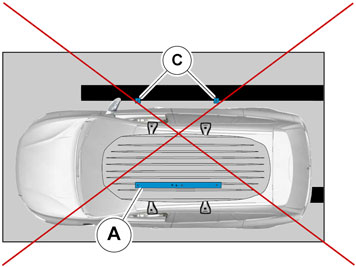

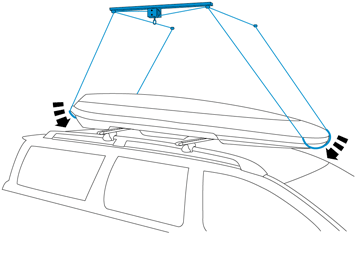

- Поставьте автомобиль на его обычное место в гараже вместе с установленным боксом для крыши.

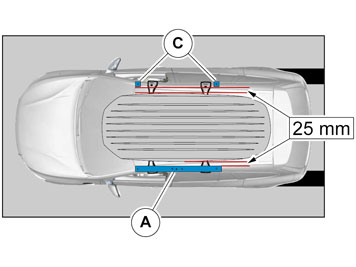

- Направляющие и петли веревки должны быть установлены на 50 мм шире, чем бокс для крыши.
- Закрепите винты для коробки передач в двух наклонных отверстиях.

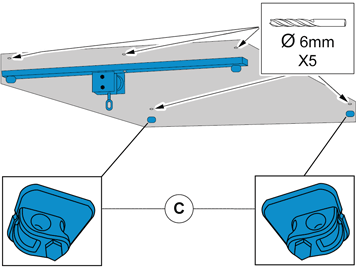

- Отметьте, где просверлить отверстия для направляющих и петлей веревки.
- Просверлите отверстия глубиной 55 мм.
Примечание: Установка должна выполняться квалифицированно, так, чтобы винты были правильно и прочно прикреплены к крыше. Для установки в бетон, легкий бетон или другие материалы следует обращаться к профессионалам для выбора соответствующего крепежа.

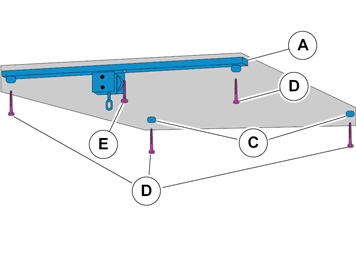

- Прочно закрепите винтами направляющие и петли веревки.

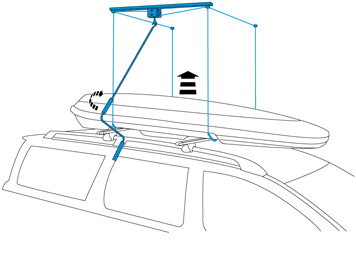

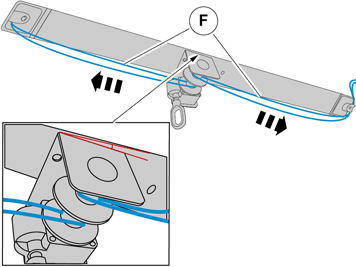

- Протяните веревку через каждый шкив.
- Продолжайте тянуть веревки, чтобы получить петли.
- Протяните шланг над веревками.
Примечание: Следите, чтобы веревки проходили над передней и задней частью коробки для лыж.

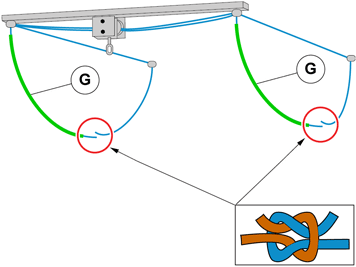

- Прочно завяжите шнуры так, чтобы узлы не торчали.

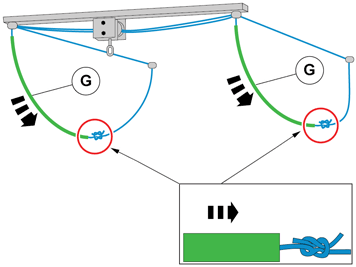

- Протяните шланги над узлами.
- Сложите пустую коробку для лыж.
