Подача топлива

Применимость

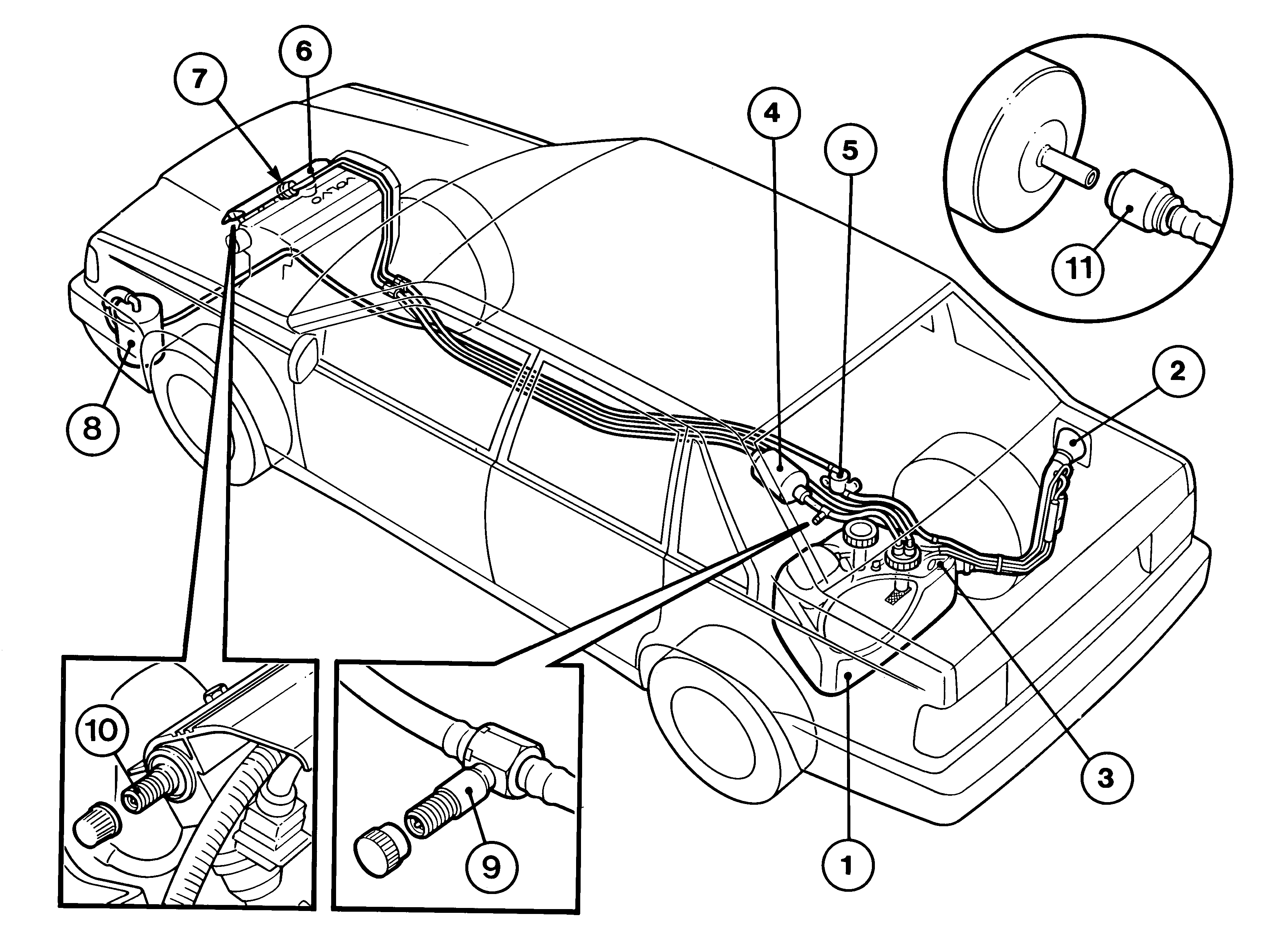

Емкость топливного бака (1) составляет 73 л.
Патрубок наполнения бака (2) проходит за пределами
пассажирского салона и багажника и оснащен запорным
клапаном (3) , предотвращающим расплескивание топлива
при заправке.Топливный фильтр (4) расположен у задней правой
крепежной скобы позади клапана опрокидывания (5).Расположенная в моторном отсеке топливная
магистраль (6) объединена с регулятором давления (7),
который поддерживает давление топлива на 300 кПа выше
давления впускного коллектора при нормальных
условиях работы.Угольный фильтр системы EVAP (8) установлен у кожуха
левого переднего колеса.Вентиляционный клапан (9), расположенный над
фильтром, и всасывающий патрубок (10) на топливной
магистрали предназначены для предотвращения
расплескивания при замене фильтра.Топливный фильтр и патрубки насоса (11) легко
отсоединяются и подсоединяются. Патрубки открываются
при отодвигании назад внешней втулки для освобождения
внутреннего фиксатора.Топливный насос и датчик уровня выполнены в виде
отдельных устройств. Сопротивление трубчатого
датчика возрастает на 5 Ом на литр.
