Плавкие предохранители, распределительные коробки и держатели реле

Плавкие предохранители, коды и номинальный режим работы

Расположение и плавкие предохранители номинальной силы тока: см. внутреннюю сторону крышки.

Для того, чтобы проверить, не перегорел ли плавкий предохранитель:

• Включите зажигание.
• Убедитесь в том, что оба соединителя предохранителя пропускают ток.

Снятие/замена объединенного блока реле/плавких предохранителей в моторном отсеке

• Отсоедините отрицательный вывод аккумуляторной батареи.
• Снимите крышку модуля электронного оборудования системы .
• Выверните болты (2) из объединенного блока реле/плавких предохранителей.
• Откройте блок (отожмите 9 фиксирующих зажимов).
• Поднимите блок вверх.
• Заново установите в обратном порядке.

Для ремонта проводки и соединителей см. Руководство По Эксплуатации и Техническому Обслуживанию, Раздел 37, "Ремонт проводки и замена выводов кабелей", а также Бюллетени по Эксплуатации и Техническому Обслуживанию для автомобилей серии 900.

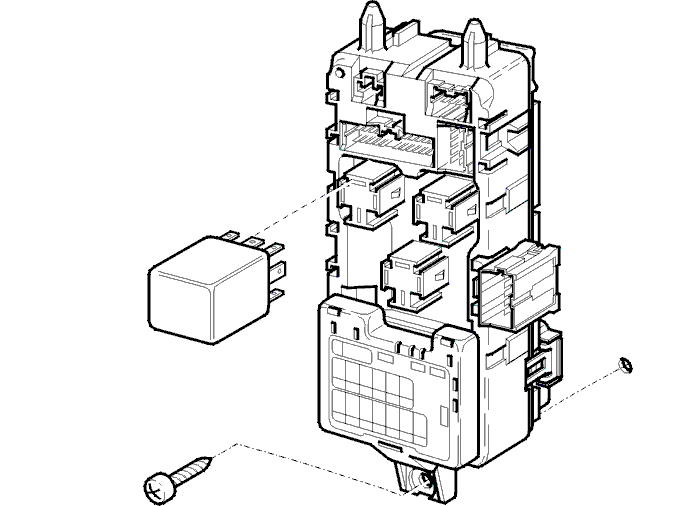

Снятие/замена объединенного блока реле/плавких предохранителей в пассажирском салоне.

• Отсоедините отрицательный вывод аккумуляторной батареи.
• Снимите нижнюю защитную крышку на стороне водителя и отсоедините соединитель лампы освещения пола.
• Снимите ручку для открытия замка капота.
• Выверните крепежный болт на нижней стороне объединенного блока реле/плавких предохранителей.
• Оттяните блок вниз и отсоедините все соединители спереди и сзади.

Заново установите в обратном порядке.

Примечание: Сначала определите местонахождение выреза для помещения блока плавких предохранителей в верхней части.

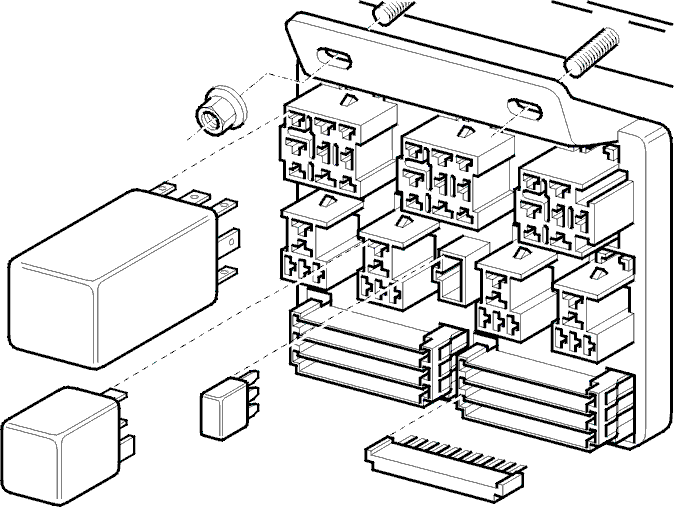

Снятие/замена объединенного блока реле/плавких предохранителей

• Отсоедините отрицательный вывод аккумуляторной батареи.
• Снимите нижнюю защитную крышку на стороне водителя и отсоедините соединитель лампы освещения пола.

• Удалите две крепежные гайки в верхней части модуля реле и выньте его, потянув вниз.

• Снимите опору блокиратора зажигания и отложите ее в сторону.

Для того, чтобы отсоединить проводку, удалите желтый зажим с задней стороны.

• Вытяните проводку в одну сторону, используя специальный инструмент.

Соединители впереди являются распределительными рельсами для различных переключателей, см. Схемы Электропроводки.Заново установите в обратном порядке.
