Петли, замена/регулировка

Замена петель

Снимите:

• отрицательный провод аккумуляторной батареи.

Предохраните заднюю часть внутренней облицовки крыши.

• панель (см. Замок, цилиндр замка и электродвигатель централизованного запир ания, замена).

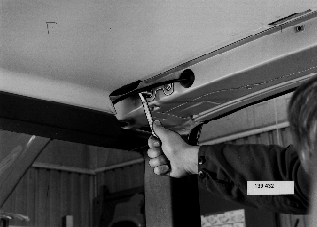

• винты в балке крыши (изнутри).

• скобы крепления проводки и шланга к петлям.
• заглушку.

Выполняйте данную операцию вдвоем:Держите дверь задка.Выверните винты в двери задка.Замените петлю.Поставьте скобы проводки и шланга.

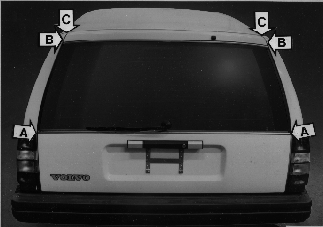

Отрегулируйте дверь задка по высоте и глубине

Отверните на несколько оборотов винты пластины фиксатора и боковых направляющих элементов.Отрегулируйте.Убедитесь, что дверь задка в точках В и С находится на одном уровне с кузовом.Проверьте зазор в точке А.Он должен быть одинаковым с обеих сторон.Верните внутреннюю облицовку крыши на свое место.

Отрегулируйте боковые направляющие элементы на двери задка

Направляющие элементы двери задка должны войти в канавки направляющих блоков кузова.

Для регулировки направляющих элементов двери задка относительно направляющих блоков можно ослабить крепление направляющих.

Отрегулируйте дверь задка при помощи пластины фиксатора.

Проверьте положение двери задка у стрелок А (см. иллюстрацию выше).

В поперечном направлении: Убедитесь в том, что пластина фиксатора не отклоняет дверь багажного отделения от центрального положения.

Глубина: Дверь задка должна находиться на уровне кузова или выступать на 1-2 мм.

Примечание: Пластина фиксатора должна быть направлена прямо назад.

Убедитесь, что все винты затянуты.
