Петли и газовые стойки задней двери автофургона (2001, 2002)

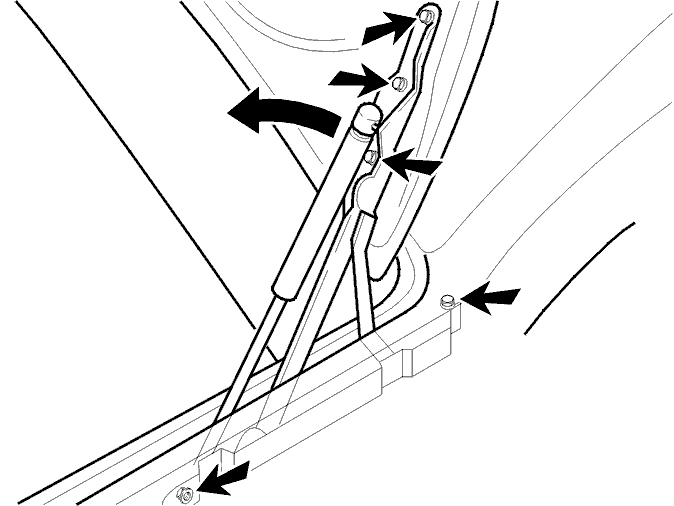

Снятие петель

Примечание: Отметьте положение петли карандашом перед снятием петли.

Поддерживайте заднюю дверь автофургона в открытом положении.Поднимите узел замка газовой стойки на стороне петли. Вытяните газовую стойку из шарового шарнира.Выверните винты петли. Осторожно снимите петлю.

Установка петель

Примечание: При замене окрасьте петлю распылителем в правильный цвет перед установкой.

Установите петлю согласно маркировке. Затяните винты пальцами.Смажьте шаровой шарнир. Вдавите газовую стойку на место. Убедитесь, что газовая стойка закреплена.Осторожно закройте заднюю дверь автофургона. Проверьте регулировку.Затяните винты. Затяните до 21 Н·мЕсли необходимо, отрегулируйте заднюю дверь автофургона согласно Регулировка задней двери автофургона.

Замена газовых стоек

Откройте заднюю дверь автофургона. Поддерживайте заднюю дверь автофургона.Поднимите узел замка газовой стойки на обеих сторонах. Вытяните газовую стойку из шарового шарнира.Смажьте шаровой шарнир. Вдавите газовые стойки на место. Убедитесь, что газовая стойка закреплена.

Примечание: При замене газовых стоек, выпустите газ из старой стойки.

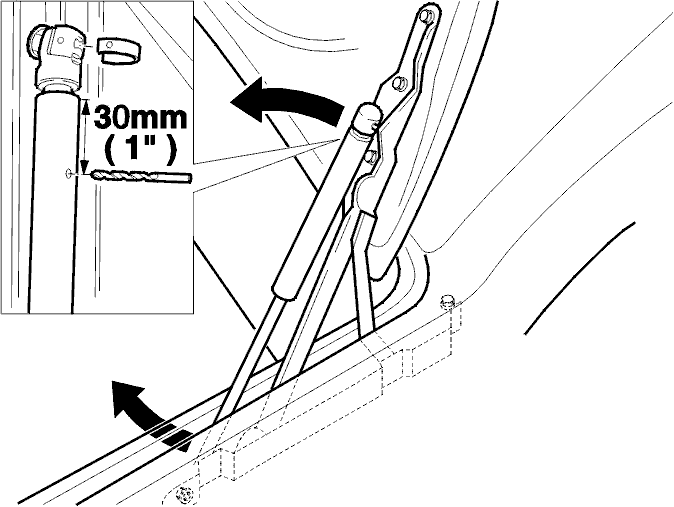

Просверлите отверстие 4 мм, как показано на иллюстрации.

Внимание: При сверлении используйте защитные очки.
