Перестановка компонентов переднего бампера (2001, 2002)

Условия

Снимите бампер согласно Передний бампер.

Разборка переднего бампера

Осторожно: Не повредите бампер во время разборки.

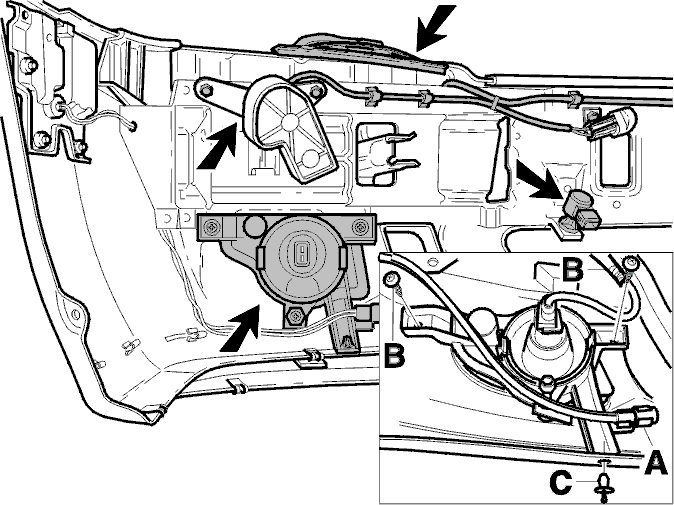

Отсоедините разъемы (A) фонарей бокового габарита.Выверните винт (B), снимите зажим (C) и крышки или противотуманные фонари (если применимо).Если автомобиль оборудован следующими компонентами:

Снимите:

• рычаги стеклоочистителей фар
• винты и кабельные зажимы. Поднимая, снимите электродвигатели стеклоочистителей фар
• шланги омывателя стеклоочистителей фар
• датчик наружной температуры.

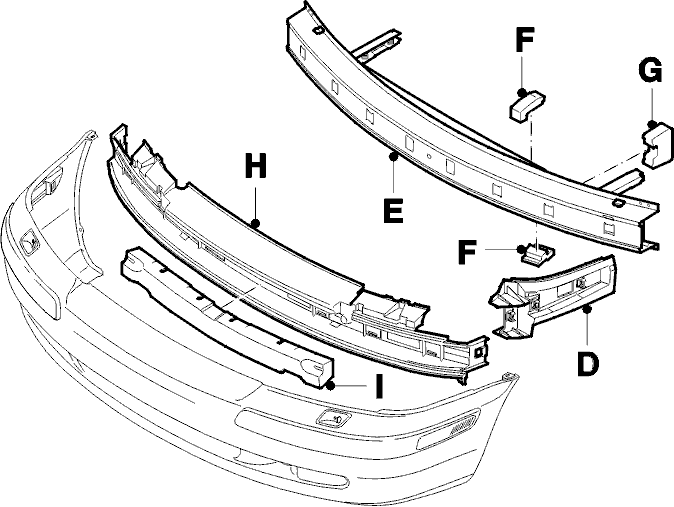

• Снимите боковую опору (D) на левой и правой сторонах
• Вдавите выступы. Снимите кронштейн в сборе (E). Начните с одного конца. (Для снятия кронштейна требуется некоторое усилие).

Если автомобиль оборудован системой кондиционирования (A/C)

• Снимите четыре компонента из пеноматериала (F)
• Снимите два компонента из пеноматериала (G) с кронштейна
• Вдавите выступы. Снимите усиливающий элемент бампера (H). Начните с одного конца. (Для снятия усиливающего элемента бампера требуется некоторое усилие)
• Снимите ударопоглотитель (I) с усиливающего элемента бампера.

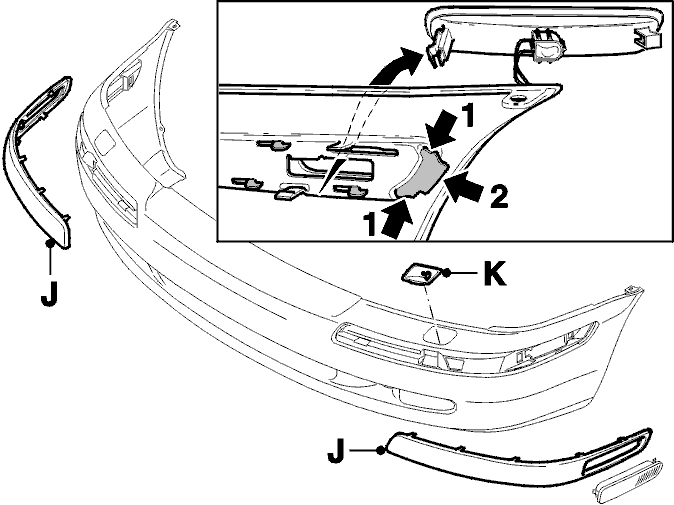

Снимите фонари бокового габарита при помощи инструмента 🔧 FALSBEN.Вдавите зажимы с одного конца внутренней стороны накладки бампера. Вытяните молдинг (J) из накладки бампера.Вдавите зажимы. Снимите молдинг (J) полностью.Снимите крышки (K) со стеклоочистителей фар, если применимо.Снимите пеноматериал и зажимы с корпуса.

Сборка переднего бампера

Осторожно: Не повредите бампер во время разборки.

Выравнивание загрунтованного бампера
Если автомобиль оборудован стеклоочистителями фар:Проделайте отверстия для стеклоочистителей фар на обратной стороне покрытия бампера. Смотрите иллюстрацию.Выравнивание покрашенных бамперовЕсли автомобиль оборудован стеклоочистителями фар:Проделайте отверстия для стеклоочистителей фар на обратной стороне покрытия бампера. Смотрите иллюстрацию.

Примечание: Для отрезания не пользуйтесь пилой или нагревательные инструменты.

После отрезания используйте подкрашивающую ручку.

Осторожно: Не повредите бампер во время сборки.

Чтобы избежать повреждения лакокрасочного покрытия на накладке бампера, во время сборки следует использовать подстилку из пеноматериала толщиной не менее 3 см.

Установите крышки (K) стеклоочистителей фар, если применимо.Расположите молдинг (J). Прижмите молдинг вниз в накладку бампера. Прижмите сильно. (Начинайте с краев и продвигайтесь внутрь к центру.)Убедитесь, что все выступы правильно выровнены.

Установите:

• фонари бокового габарита
• зажимы
• спойлер и зажимы.

Установите:

• ударопоглотитель (I) в усиливающий элемент (H) бампера и ограничители стеклоочистителей фар (если применимо)
• усиливающий элемент бампера (H) в накладку бампера.Начинайте с краев и продвигайтесь внутрь к центру
• кронштейн (Е) в усиливающий элемент бампера. Начинайте с краев и продвигайтесь внутрь к центру.

Примечание: Вставьте опору (F) так, чтобы верхняя секция проходила над накладкой бампера

Для установки кронштейна требуется некоторое усилие.Убедитесь, что все выступы правильно выровнены.Установите боковые опоры (D) на левой и правой сторонах.

Если автомобиль оборудован системой кондиционирования (A/C):

• Установите четыре компонента из пеноматериала (F)
• Установите два компонента из пеноматериала (G).

• Если применимо: Установите электродвигатели стеклоочистителей фар. Установите шланги омывателей и рычаги стеклоочистителей
• Установите зажимы и крышки. Или же установите противотуманный фонарь, винты и зажимы (если применимо)
• Установите датчик наружной температуры.

Оставшиеся операции

Установите передний бампер согласно Передний бампер.
