Переключатели блока отопителя, замена

Снимите переключатели кондиционера, обогревателя заднего стекла и системы рециркуляции.

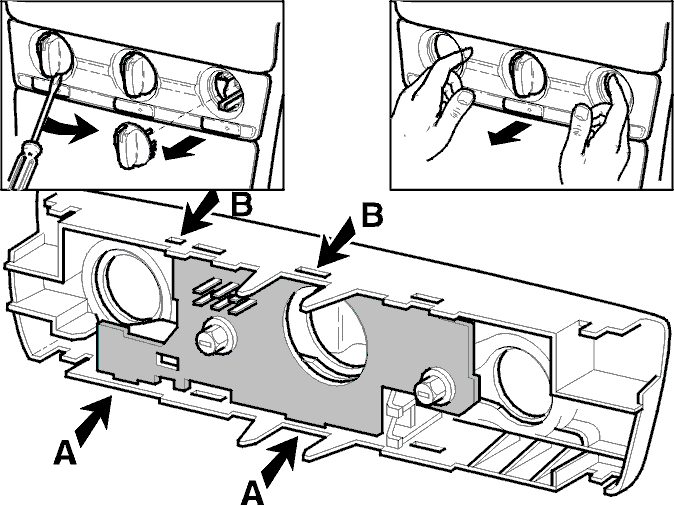

• Снимите ручки с блока отопителя, поддев маленькой отверткой задний край каждой ручки.
• Снимите переднюю панель (вставьте пальцы в отверстия и осторожно вытащите ее).
• Осторожно удалите печатную плату позади передней панели (сначала A, затем B).
• Печатная плата может заменяться только как единый блок.

Заново установите в обратном порядке.

Замените переключатель вентилятора.

• Снимите ручки с блока отопителя, поддев маленькой отверткой задний край каждой ручки.
• Снимите переднюю панель (вставьте пальцы в отверстия и осторожно вытащите ее).
• Удалите четыре крепежных болта (торкс-болты).

• Снимите основание консоли (осторожно нажмите отверткой на край).

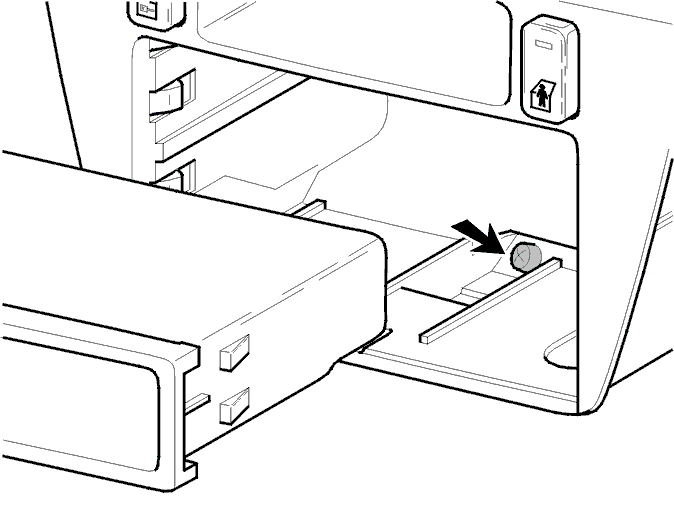

Примечание: Для того, чтобы снять основание консоли, сначала нужно выдвинуть радио на несколько сантиметров вперед.

• Выверните винт позади основания консоли и выдвиньте консоль немного вперед.
• Отсоедините соединители от переключателей.

Примечание: Не отсоединяйте соединители радиоустройства!

• Наклоните блок отопителя вниз.

• Снимите удлинитель со штыря переключателя.

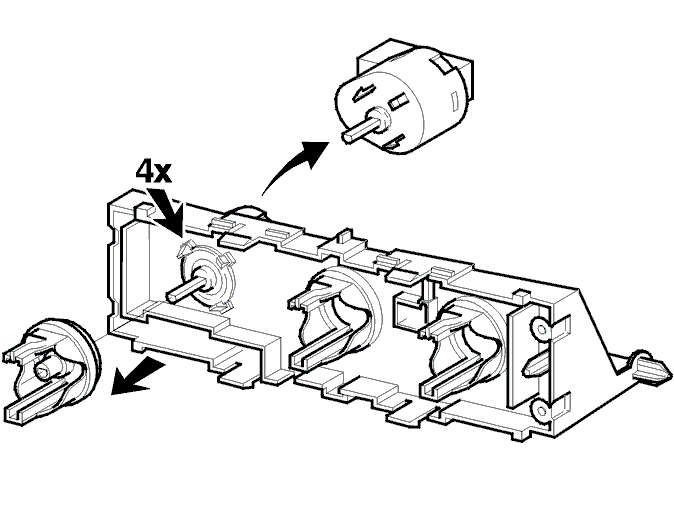

• Отожмите четыре фиксирующих зажима и снимите переключатель, сдвинув его назад.

Заново установите в обратном порядке.

Снимите ECC

Если переключатель неисправен, необходимо заменить всю панель управления (модуль) полностью.

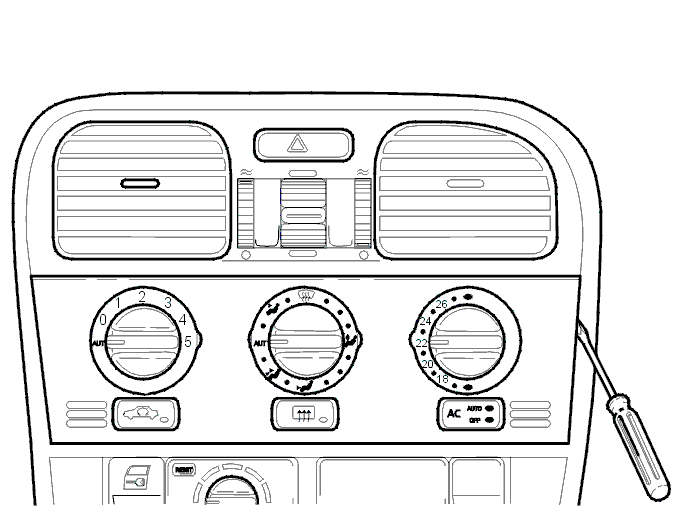

• Снимите переднюю панель, осторожно поддев ее край перочинным ножом и потянув ее вперед.

Ручки остаются на своем месте.

• Выверните крепежные болты (4 торкс-болта).
• Снимите основание консоли (осторожно нажмите отверткой на край).

Примечание: Для того, чтобы снять основание консоли, сначала нужно выдвинуть радио на несколько сантиметров вперед.

• Выверните винт позади основания консоли и выдвиньте консоль немного вперед.
• Отсоедините соединители от переключателей и радио и снимите консоль.
• Наклоните панель управления (модуль) вниз и отсоедините соединитель и шланг.
• Снимите блок.

Заново установите в обратном порядке.
