Переключатель положения дросселя (ТР переключатель), регулировка

Установка, снятие переключателя положения дросселя (ТР)

• Отсоедините переключатель положения дросселя (TP).
• Отверните переключатель положения дросселя (TP) и замените его винты на винты с красной резьбой (977 762-4) или используйте фиксационную жидкость на винтах, использованных на переключателе.
• Переключатель положения дросселя (TP) должен находиться в незакрепленном состоянии, не затягивайте винты.
• Поверните переключатель положения дросселя (TP) в направлении часовой стрелки.

Регулировка переключателя положения дросселя (TP)

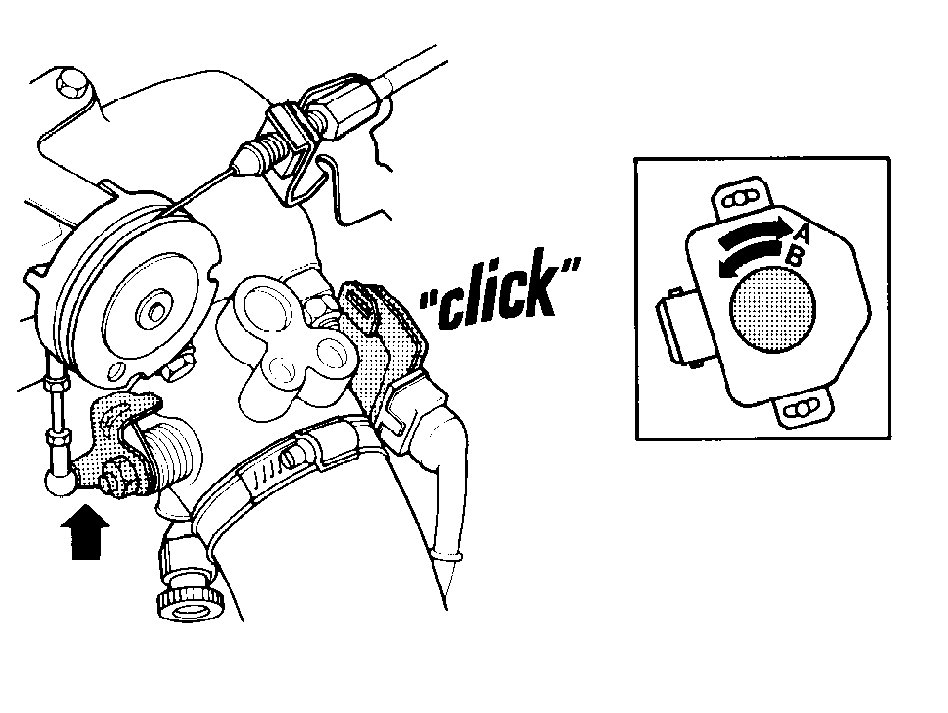

• Поместите рычажный щуп размером в 0,25 мм между осью дроссельной заслонки регулировочным винтом
• Поворачивайте осторожно переключатель положения дросселя (ТР) до тех пор, пока вы не услышите щелчок.
• Вверните переключатель положения дросселя (ТР) в место на этой позиции (1.2-2.0 Нм).

Заключительная проверка

• Откройте дроссельную заслонку и проверьте зазор между рычагом исполнительного механизма дросселя и регулировочным винтом при помощи рычажного щупа.
• Подсоедините соединитель к переключателю положения дросселя (ТР).
