Переключатель положения дроссельной заслонки (TP)

Функция управления

Переключатель ТР закреплен в оболочке
дроссельной заслонки
и сообщает модулю управления, насколько широко
открыта дроссельная заслонка. Эта информация
используется
для определения ускорения и нагрузки двигателя .

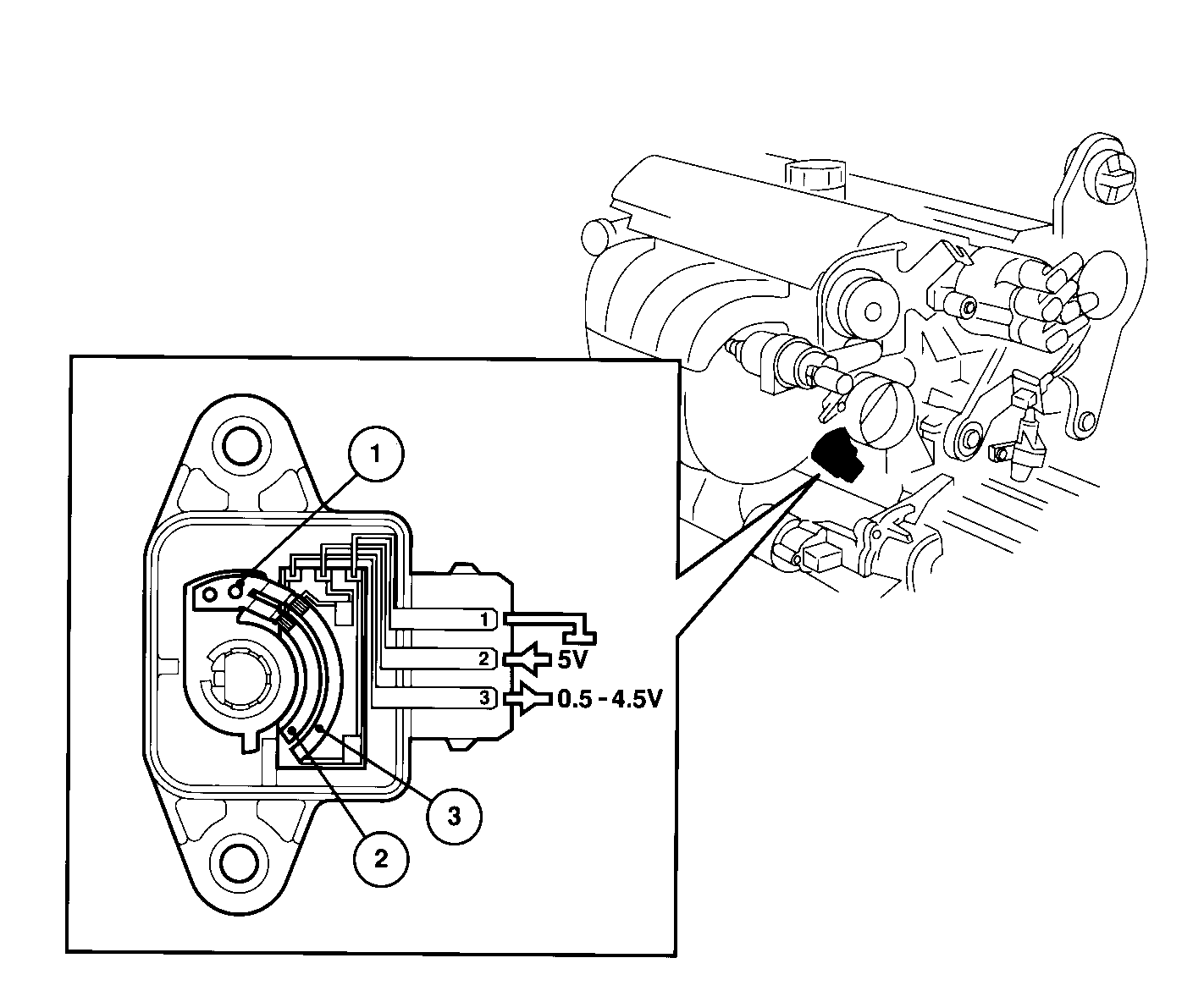

Компоненты:

• Контакты втулки и хомута (1).
• Путь хомута (2).
• Путь сопротивления (3).

Как работает :

Шпиндель дроссельной заслонки вращает
контакты втулки и хомута, изменяя сопротивление
датчика. Модуль управления посылает 5 В на
контакт переключателя TP (2). Контакт заземлен (1), и выходной
сигнал
от контакта (3) варьируется между 0,5 В с закрытой
дроссельной заслонкой до 4,5 В при
широко открытой дроссельной заслонке.
