Переключатель передач и переключатель режимов

Применимость

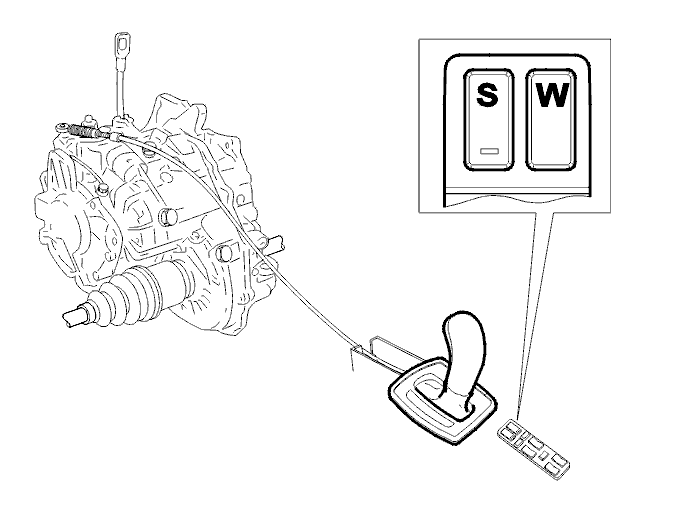

Переключатель передач

Переключатель передач механически
соединен с коробкой передач с помощью
троса, который приводит в действие клапан
переключателя передач в системе
управления. Возле переключателя передач
есть два выключателя для выбора режима
вождения. Одна кнопка (S) переключает
между ЭКОНОМИЧНЫМ (E) и СПОРТИВНЫМ (S) режимами.
Другая кнопка позволяет задействовать
ЗИМНИЙ (W) режим вождения.Переключатель передач имеет 6
положений, которые имеют следующие
функции:

• P, Стояночное положение.
• R, Задний ход.
• N, Нейтральное положение.
• D, Автоматическое переключение между всеми передачами. (Не применимо, когда переключатель режимов находится в положении WINTER.)
• 3 В этом положении 4-я передача заблокирована. На приборной панели загорается лампа предупреждения. Автоматическое переключение происходит между другими передачами. (Не применимо, когда переключатель режимов находится в положении WINTER)
• L В этом положении функционируют только 1-я и 2-я передача. На приборной панели загорается лампа предупреждения. Автоматическое понижение передачи происходит, а повышение передачи блокируется. При переводе переключателя передач в положение L на скорости, превышающей около 25-40 км/ч (ECON) или 10-15 км/ч (SPORT), включается 2-я передача. Если скорость уменьшилась до приблизительно ниже 25-40 км/ч (ECON) или 10-15 км/ч (SPORT), коробка передач переключится вниз на 1-ю передачу. Однако, повышение передачи не произойдет, независимо от скорости автомобиля. (Изменения в скорости зависят от того, с каким двигателем используется коробка передач, и не применимы, когда выбран ЗИМНИЙ (WINTER) режим.)

Переключатель режимов

Переключатель режимов (S), ЭКОНОМИЧНЫЙ (ECONOMY)
и СПОРТИВНЫЙ (SPORT) режимыПереключатель ЭКОНОМИЧНОГО (ECONOMY) и
СПОРТИВНОГО (SPORT) режимов представляет собой
кулисный переключатель, который остается
в выбранном
положении (E или S). ЭКОНОМИЧНЫЙ (ECONOMY) и СПОРТИВНЫЙ
(SPORT) режимы отключают друг друга.Выключатель имеет один красный и один
зеленый светодиод. Красный светодиод
загорается в СПОРТИВНОМ (SPORT) режиме, а зеленый
светодиод
освещает
выключатель. При задействовании
ЭКОНОМИЧНОГО (ECONOMY) режима, красный светодиод
гаснет.ЭКОНОМИЧНЫЙ (ECONOMY) или СПОРТИВНЫЙ (SPORT) режимы
будут использоваться при включении
зажигания, в зависимости от положения
кнопки. В
СПОРТИВНОМ (SPORT) режиме сигнал к модулю
управления коробки передач (TCM) заземлен, а в
ЭКОНОМИЧНОМ (ECONOMY) режиме сигнал на 0-2 В ниже
напр
яжения аккумулятора.Переключатель режимов Зимний режим (W)Переключатель ЗИМНЕГО (WINTER) режима
представляет собой подпружиненный
выключатель, который включает и отключает
ЗИМНИЙ (WINTER) режим.Выключатель оборудован зеленым
светодиодом, который освещает его.Когда зажигание включается, ЗИМНИЙ (WINTER)
режим всегда отключен. ЗИМНИЙ (WINTER) режим
включается нажатием кнопки (быстрое
нажатие). ЗИМНИЙ
(WINTER) режим остается включенным до тех пор,
пока кнопка не будет нажата снова, включен
ЭКОНОМИЧНЫЙ (ECONOMY) или СПОРТИВНЫЙ (SPORT) режим или до
тех пор, пока не будет выключено зажигание.Когда кнопка нажата, сигнал к модулю
управления коробки передач (TCM) заземлен, а
когда она отжата, сигнал на 0-2 В ниже
напряжения
аккумулятора.

Режимы вождения

Режим (ECONOMY)Данный режим вождения предназначен
для "нормального" вождения и обеспечивает
раннее включение повышенной передачи в
сочетании с блокировкой. Кроме того,
давление в линии коробки передач
модулируется для обеспечения плавного
включения передач. При полностью
открытой
дроссельной заслонке (WOT) включается
функция переключения на пониженную
передачу и переключение передач
происходит при более высокой частоте
вращени
я коленчатого вала, что обеспечивает
повышение мощности, например при обгоне.Режим (SPORT)В СПОРТИВНОМ (SPORT) режиме синхронизация
переключения передач рассчитана таким
образом, чтобы обеспечить достижение
максимальных рабочих характеристик. При
плавном ускорении, переключение передач
происходит так же, как и в экономичном
режиме. При повышенном
ускорении, модуль управления выбирает
точки переключения передач и блокировки
для обеспечения наилучших рабочих
характеристик. При необходимости
может быть активировано переключение на
пониженную передачу.Режим (WINTER)Зимний режим позволяет начать
движение на высокой передаче, чтобы
предотвратить пробуксовку колес на
скользких дорогах.
Этот режим также можно использовать в
других проблемных ситуациях, когда
водителю необходим более прямой контроль
над выбором передач. Блокировка
включается на всех передачах, кроме 1-й. В
зависимости от положения передачи, могут
быть получены следующие сочетания:

• D, Автомобиль трогается с места в 3-й передаче. Автоматическое переключение между 3-й на 4-й передачами осуществляется согласно ЭКОНОМИЧНОМУ (ECONOMY) режиму, положение D.
• 3 Автомобиль трогается с места во 2-й передаче. Ни повышения, ни понижения передач не происходит.
• L Автомобиль трогается с места в 1-й передаче. Ни повышения, ни понижения передач не происходит.

Когда выбран ЗИМНИЙ (WINTER) режим, на
приборной панели загорается лампа
предупреждения.Если переключение на пониженную
передачу активируется в зимнем режиме,
коробка передач использует все передачи
для
достижения максимальных рабочих
характеристик.
