Переключатель передач, автоматическая коробка передач, ремонт/замена

Применяется ко всем типам переключателя передач с функциями блокировки ключа зажигания и отключения блокировки переключателя передач.В настоящем Бюллетене по обслуживанию описан порядок замены рукоятки рычага переключателя передач, индикаторной панели, световой полоски с индикатором, датчика стояночного/нейтрального положения коробки передач, оси и узла переключателя передач с соленоидом и микровыключателем.

Замена рукоятки рычага переключателя передач AW, см.AW

Снятие

• Снимите рукоятку, стянув ее вверх с рычага. Для этого может потребоваться значительное усилие.

Установка

• Убедитесь, что пластмассовое кольцо на месте и правильно расположено.
• Напрессуйте рукоятку на рычаг переключателя передач.

• Отсоедините отрицательный провод от аккумуляторной батареи. (Запишите код защиты от кражи магнитолы)
• Поднимите автомобиль на подъемнике.
• Отсоедините управляющую штангу от рычага переключателя передач.
• Разъедините разъем между переключателем и коробкой передач (не для коробки передач ZF).
• Опустите автомобиль.

Снятие панелей

• Снимите пепельницу и кожух.
• Выверните два винта под рычагом стояночного тормоза.
• Снимите скобу в передней части панели.
• Снимите панель.
• Выверните винты центральной консоли в вещевом ящике центральной консоли.
• Оттяните центральную консоль назад.

• Отверните винты опоры боковой панели, но не выворачивайте их полностью.
• Отсоедините опору с правой стороны и отведите ее влево.

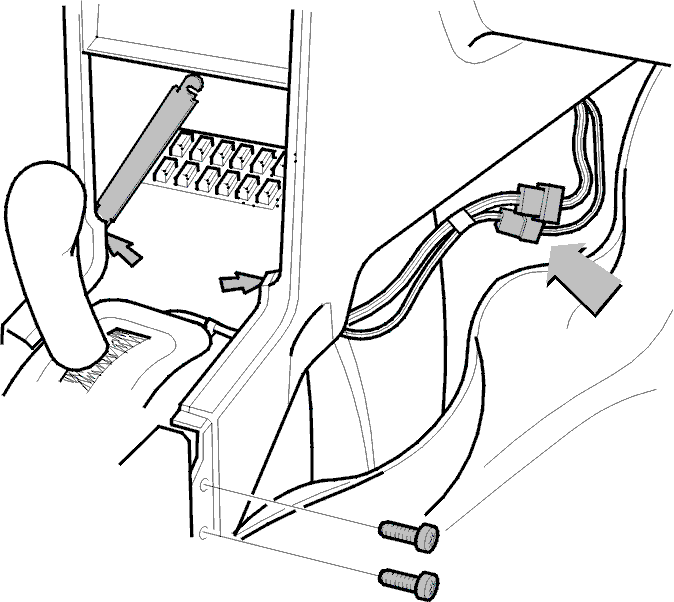

• Выверните оба винта в задней части правой боковой панели для освобождения разъемов.
• Отсоедините разъемы.
• Вытяните проводку из-под воздуховодом.

Снятие троса блокировки ключа зажигания (для автомобилей с устройством блокировки ключа зажигания)

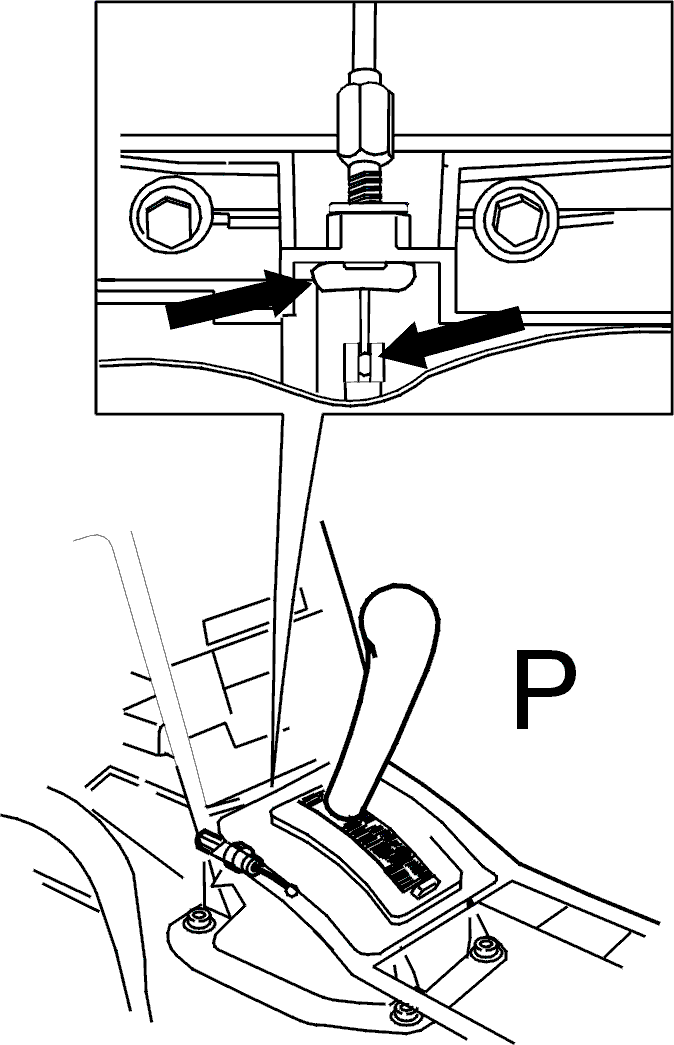

• Убедитесь, что рычаг переключателя передач находится в положении P.
• Снимите стопорную скобу регулятора троса у переключателя передач.
• Поднимите резиновую кромку панели переключателя передач и отсоедините трос блокировки ключа зажигания от задействующего рычага.

Снятие переключателя передач

• Выверните четыре винта из переключателя передач.
• Снимите узел.

Разборка переключателя передач

• Снимите скобу крепления.
• Удалите резиновую заглушку.
• Снимите задействующий рычаг.
• Выбейте ось.
• Снимите переключатель передач с корпуса.
• Выньте резиновую втулку и трос из корпуса (коробки передач AW)

Снятие рукоятки рычага переключателя передач, AW

• Отсоедините провод выключателя блокировки четвертой (повышающей) передачи и выньте штырьки из разъема
• Убедитесь, что провод свободно перемещается в переключателе передач.

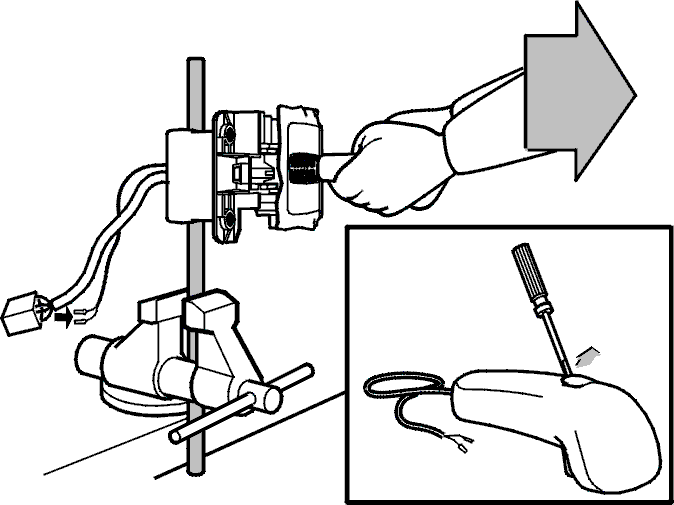

• Вставьте оправку в отверстие для вала. Закрепите оправку в тисках и стяните рукоятку рычага переключателя передач.

Примечание: Для этого может потребоваться значительное усилие.

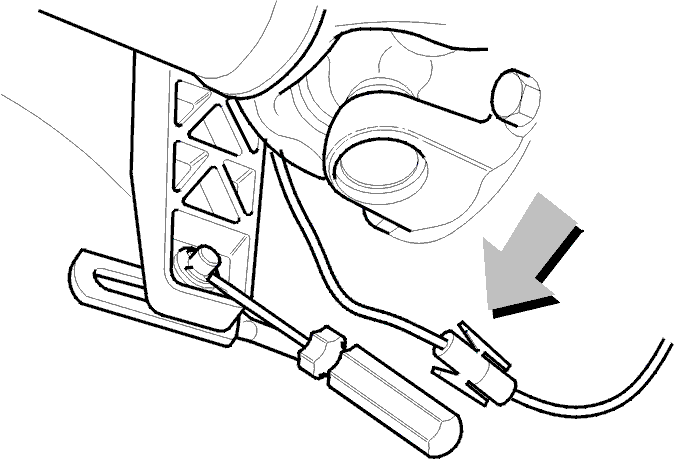

• Отсоедините контакт выключателя блокировки четвертой (повышающей) передачи от рукоятки рычага переключателя передач. Используйте небольшую отвертку.
• Вытяните провод через рукоятку рычага переключателя передач.
• Проверьте провод и его разъемы. Замените в случае повреждения.

Снятие индикаторной панели

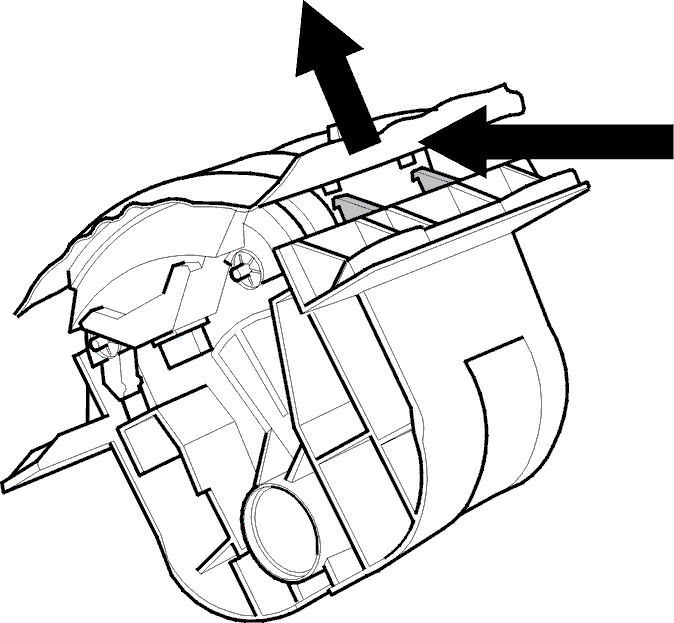

• Надавите на заднюю части панели для освобождения защелки.
• Снимите панель.

Переставьте световую полоску с индикатором и датчик стояночного/нейтрального положения коробки передач

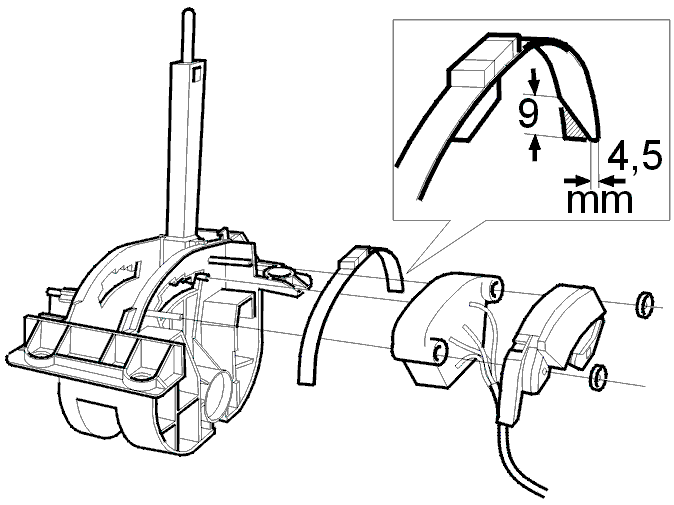

• Срежьте стопорные скобы.

• Переставьте датчик стояночного/нейтрального положения коробки передач. Убедитесь, что канавка на датчике соответствует выступу на переключателе передач.
• Переставьте световую полоску и индикатор.
• Поставьте новые скобы крепления.

Только для автомобилей с правосторонним управлением:

• Вырежьте заглушку согласно иллюстрации. (Иначе возможен шум в виде щелчков

Установка индикаторной панели

• Выровняйте кнопку разблокирования рычага переключателя передач в панели и переключатель передач.

Установка рукоятки рычага переключателя передач, AW

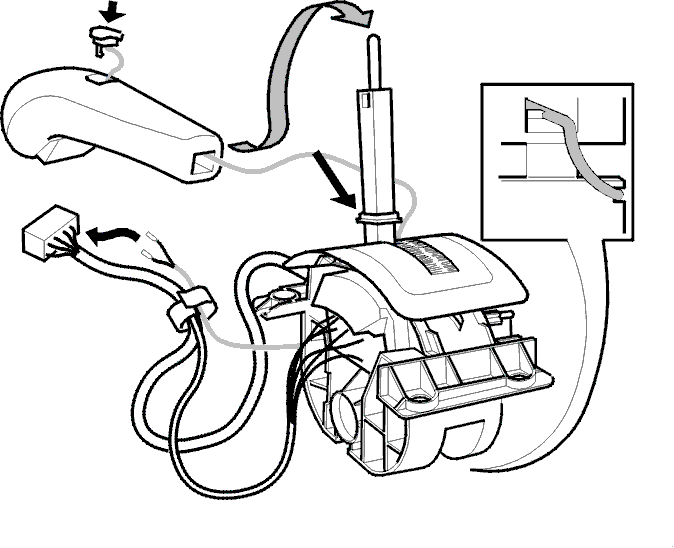

• Пропустите провод через рукоятку рычага переключателя передач.
• Установите выключатель блокировки четвертой (повышающей) передачи.
• Вытяните провод через переключатель передач.
• Надежно закрепите провод в канавке в нижней части переключателя передач.
• Убедитесь, что провод проходит позади блокирующей пяты в переключателе передач.
• Прикрепите провод к остальной проводке.
• Вставьте штырьки в разъем.
• Убедитесь, что пластмассовое кольцо стоит на своем месте в переключателе передач в правильном положении.
• Напрессуйте рукоятку рычага переключателя передач на свое место.

Примечание: Для этого может потребоваться значительное усилие.

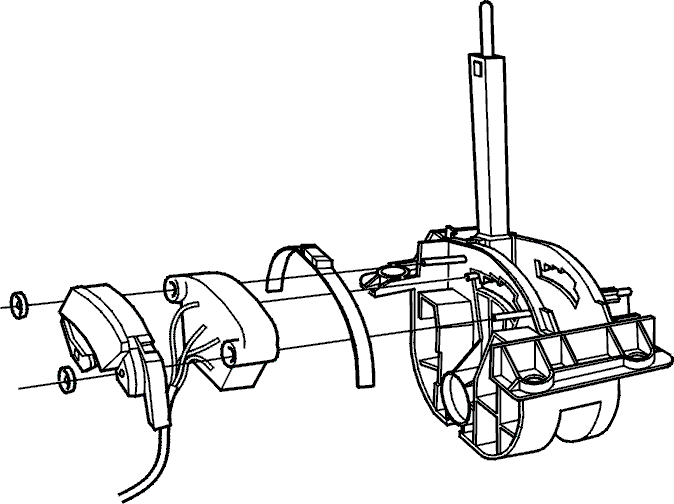

Сборка переключателя передач

• Провод и резиновая втулка в корпусе (AW).
• Узел переключателя передач в корпусе.
• Втулка для вала, конической стороной внутрь.
• Задействующий рычаг, может быть установлен только в одном положении.
• Ось
• Скоба крепления
• Резиновая заглушка

Установка переключателя передач

• Установите переключатель передач.
• Поставьте хомут для проводки на верхний правый винт.
• Затем затяните четыре винта моментом8 Н·м.
• Пропустите провода между боковыми панелями.
• Поднимите воздуховод с помощью большой отвертки, пропустите проводку под воздуховодом.

Установка троса блокировки ключа зажигания (только для автомобилей с устройством блокировки ключа зажигания)

• Убедитесь, что рычаг переключателя передач находится в положении Р.
• Подсоедините трос блокировки ключа зажигания к переключателю передач.
• Поставьте скобу крепления.
• Проверьте функционирование блокиратора ключа зажигания согласно: Бюллетень по обслуживанию43708, операции: A22-A24

Установка правой боковой панели

• Соедините разъемы.
• Уложите напольное покрытие под правой боковой панелью.
• Затяните оба винта в задней части боковой панели.
• Опустите стойку между боковыми панелями и закрепите с правой стороны.
• Затяните винты.

Установка центральной консоли и центральной панели

• Сдвиньте центральную консоль вперед.
• Затяните оба винта в вещевом ящике центральной консоли.
• Установите панель
• Поставьте скобу в передней части панели.
• Затяните два винта под рычагом стояночного тормоза
• Поставьте пепельницу и кожух

Установка управляющей штанги

• Поднимите автомобиль на подъемнике.
• Соедините разъем между переключателем передач и коробкой передач.
• Поставьте управляющую штангу с помощь шайбы и стопорного кольца.
• Опустите автомобиль.
• Подсоедините отрицательный провод к аккумуляторной батарее.
• Если установлена магнитола с кодом защиты от кражи, введите этот код.

• Отрегулируйте зазор между управляющей штангой и задействующим рычагом согласно Бюллетеню по обслуживанию
• Проверьте устройство разблокирования рычага переключателя передач.
• Проверьте выключатель блокировки четвертой (повышающей) передачи.
