Переходный кабель, установка

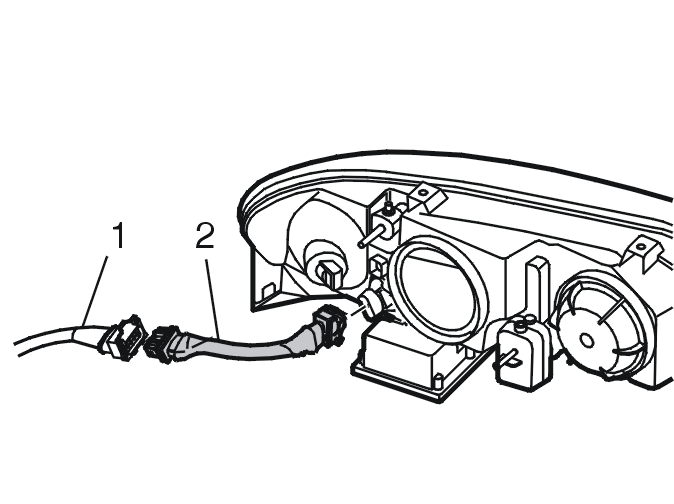

Установка переходного кабеля

Отсоедините разъем (1) фары.Подсоедините переходный кабель (2) между отсоединенным разъемом и фарой.

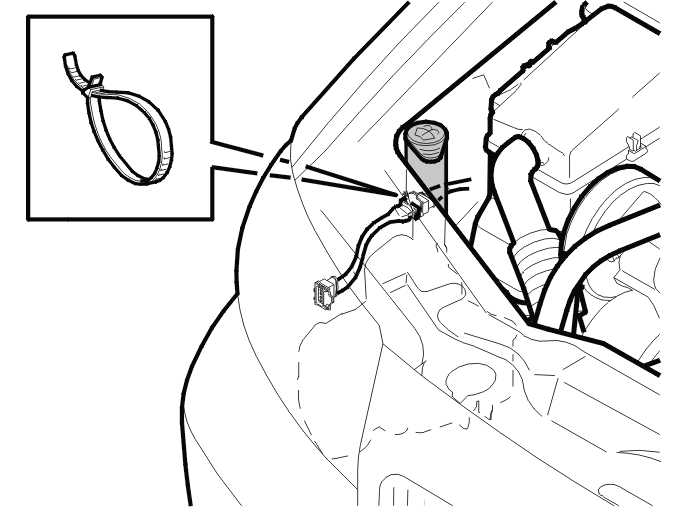

Установка переходного кабеля с правой стороны

Закрепите переходный кабель на трубе топливной заливной горловины бачка омывателя ветрового стекла. Используйте ленточный хомут.

Примечание: Важно, чтобы переходный кабель был расположен как можно ближе к облицовке переднего крыла, чтобы избежать воздействия высоких температур.

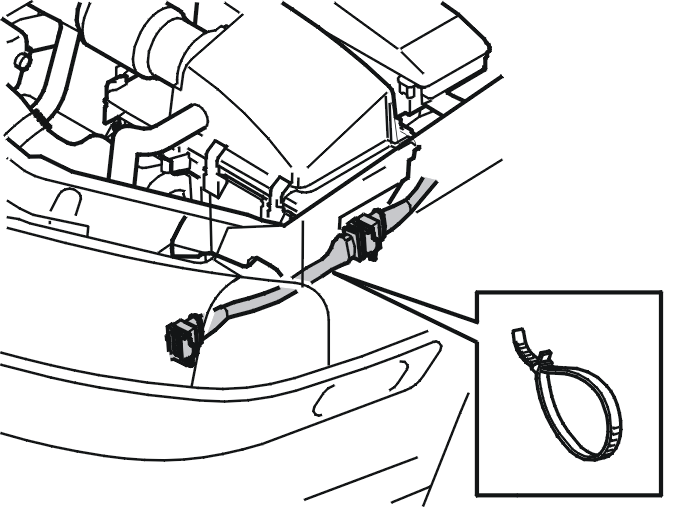

Установка переходного кабеля с левой стороны

Прикрепите переходный кабель к имеющемуся кабелю между облицовкой переднего крыла и корпусом воздухоочистителя. Используйте ленточный хомут.

Примечание: Расположите переходный кабель между облицовкой переднего крыла и корпусом воздухоочистителя, чтобы избежать воздействия высоких температур.
