Перегрузка предохранителя 25

Применимость

Изложенное ниже относится к автомобилям 1991 и 1992

модельных годов для некоторых рынков сбыта:

Предохранитель 25 является сервисным и может
выниматься, если автовладелец предпочитает погасить
некоторые фонари, например, при движении в странах, где
не требуется включения
дневного габаритного освещения. При положении 0
переключателя освещения в автомобилях 740/940 с
автоматическими фарами ближнего света (отключаемыми)
помимо ближнего света горят также стояночные фонари
и фонари освещения номерного знака, на которые
подается электропитание через предохранитель 25. Если
при установке переключателя в положение 0 автомобиль
буксирует прицеп, то через данный предохранитель
электропитание подается также на стояночные фонари и
фонари освещения номерного знака прицепа.Это может привести к перегрузке и перегоранию
предохранителя 25.Для автомобилей, оборудованных буксирным
устройством, разработано следующее техническое
решение:

• Наконечник провода в позиции 2 предохранителя 25 заменяется на новый наконечник, номер детали 979002-3.
• Вместо предохранителя на 15 А ставится предохранитель на 25 А.

МЕТОД:

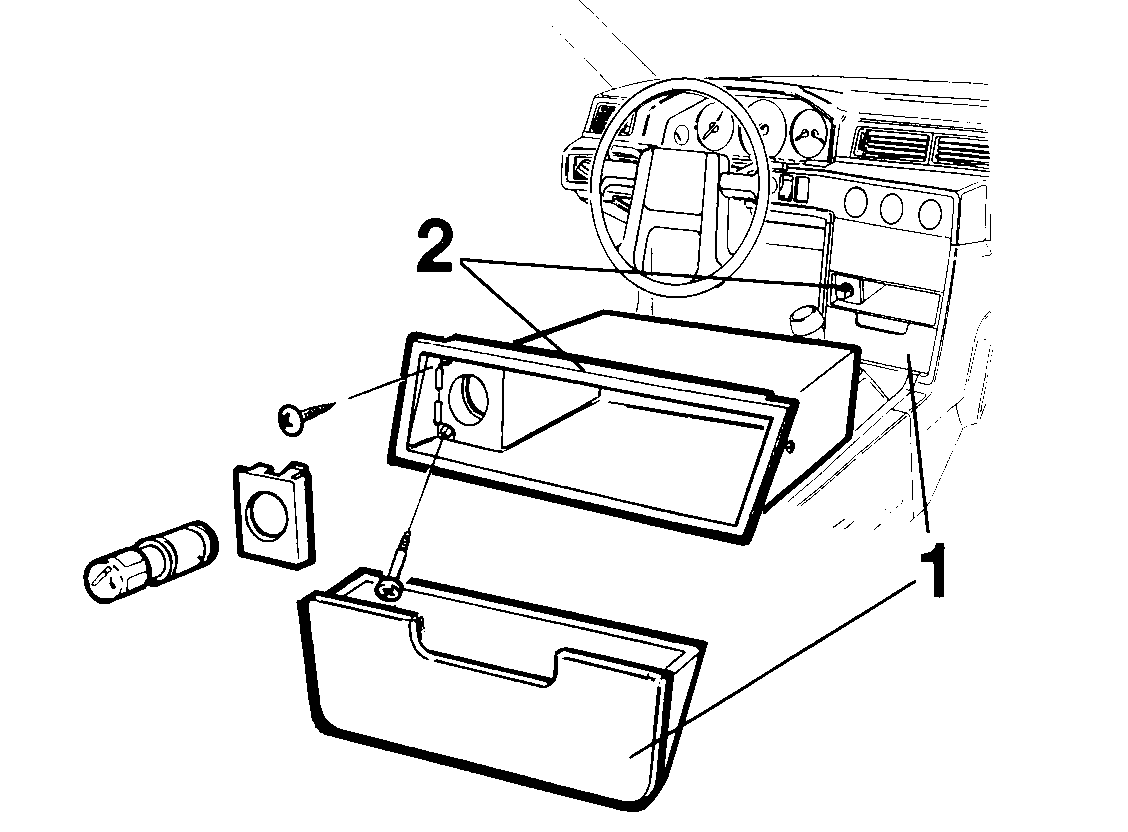

Снимите пепельницу вместе с держателем (1)Выньте отделение (2)

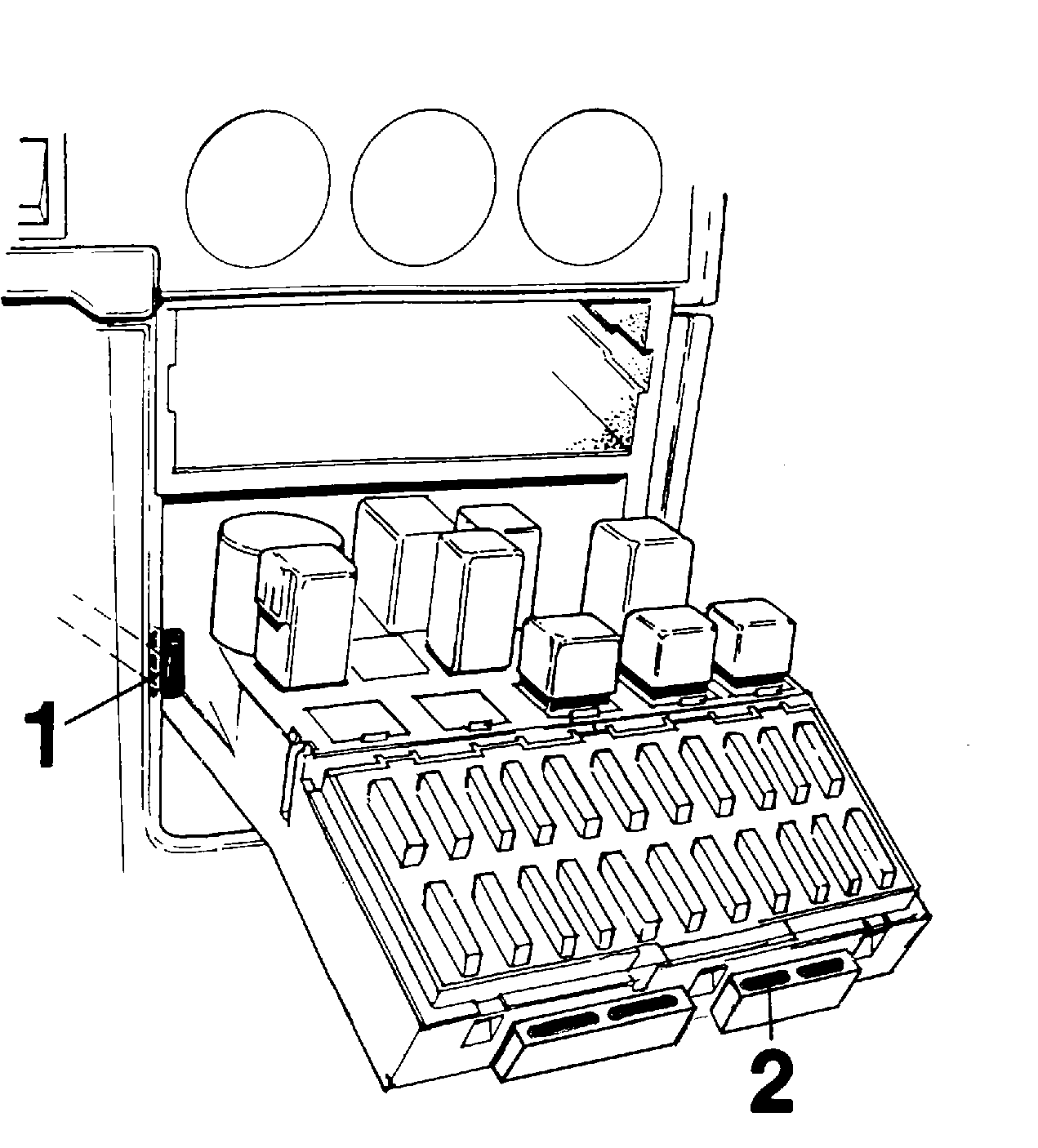

Освободите фиксатор (1) центрального
электрического блока и выньте блок вместе с
подсоединенными к нему проводами.Выньте предохранитель 25/2

Переверните центральный электрический блок

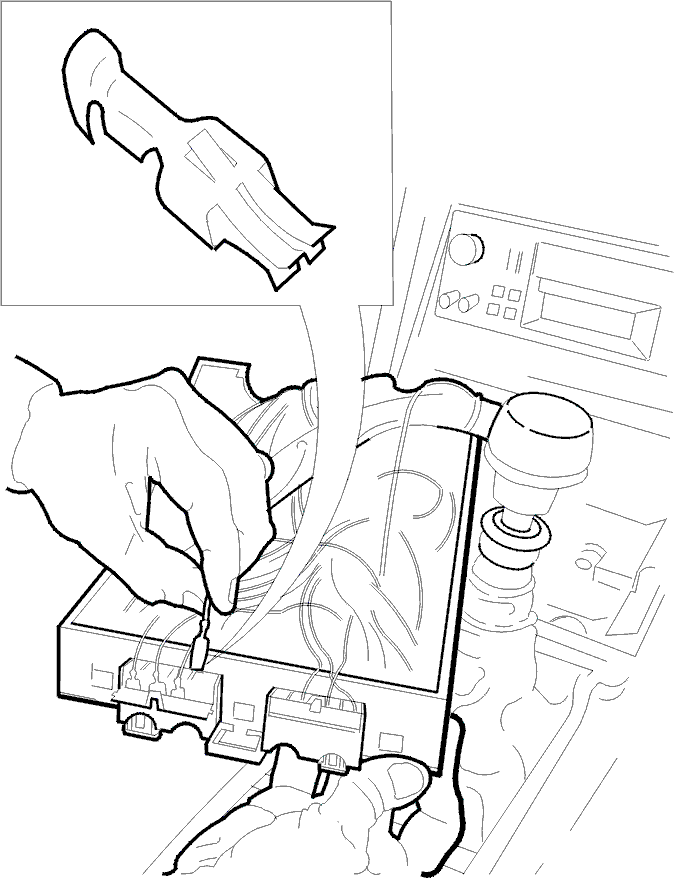

нижней стороной вверх.Выньте наконечник провода в позиции 2 с нижней
стороны держателя предохранителей.В автомобилях 1991 модельного года провод
сине-желтый (BL-Y), а в автомобилях 1992 модельного года -
серо-красный (GR-R).

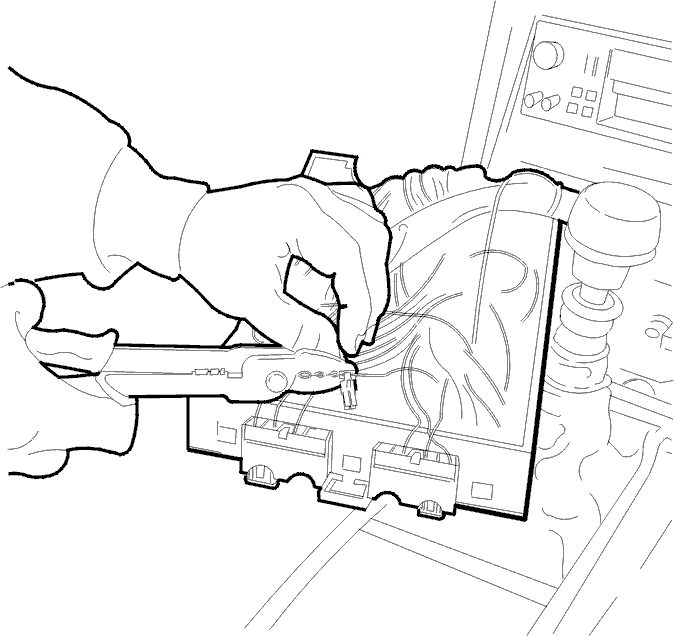

Натяните провод отсоединенного наконечника и
перережьте его у самого наконечника.

Поставьте на провод новый наконечник, номер

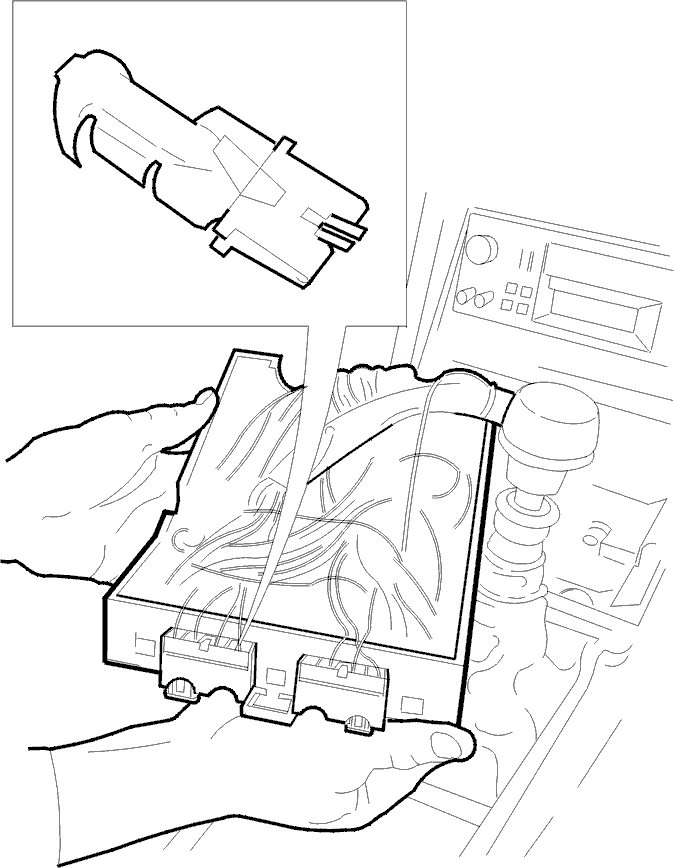

детали 979002-3.Смонтируйте провод с новым разъемом в держателе
предохранителей

Переверните центральный электрический блок

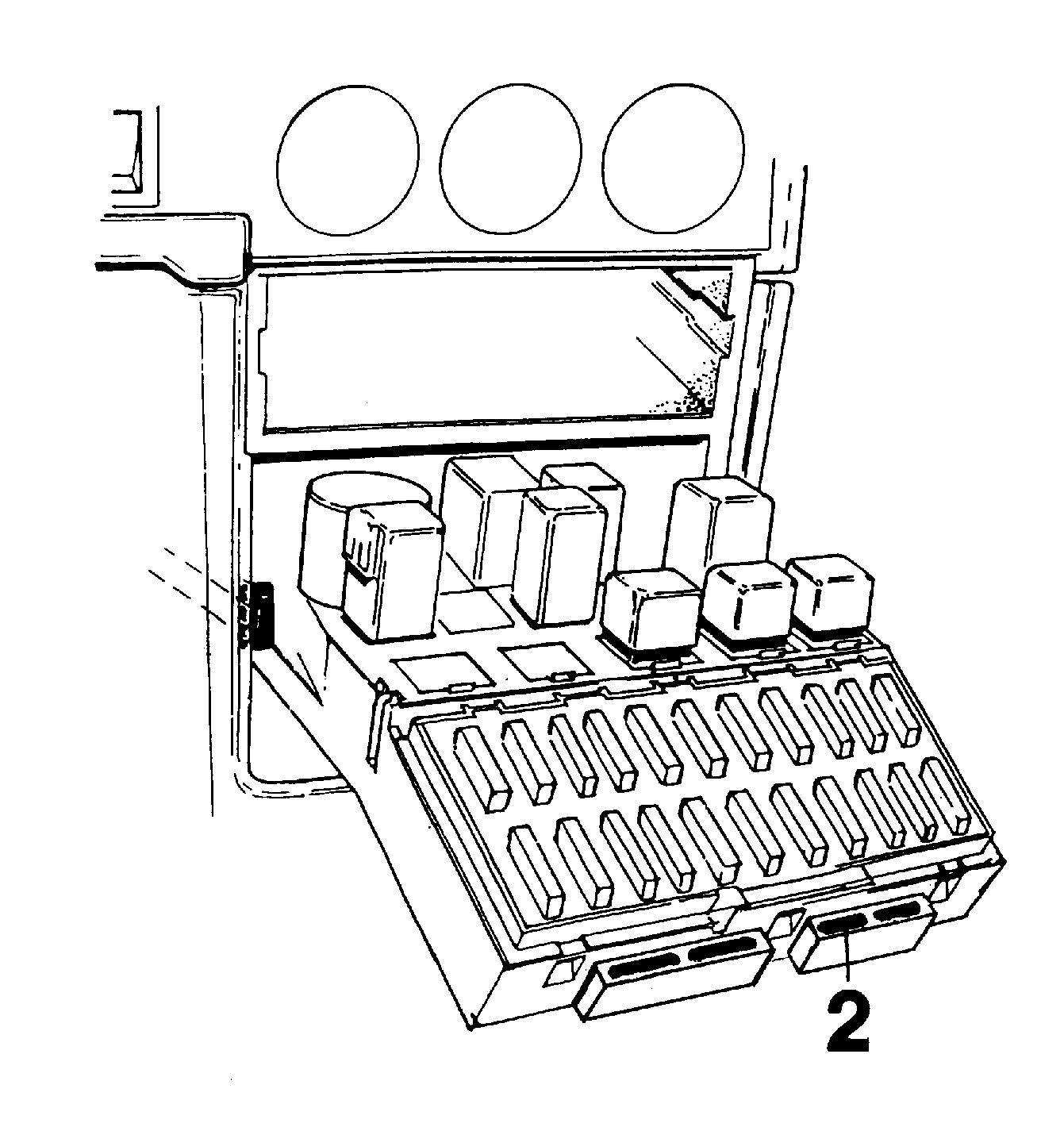

в нормальное положение.Поставьте предохранитель на 25 А вместо
предохранителя на 15 А (2).Поставьте центральный электрический блок на
свое место.При помощи фломастера исправьте надпись "15 А" на
крышке блока предохранителей на "25 А".Смонтируйте остальные компоненты.
